VOLANTINO A 4 LOBI CON TAPPO CON BOCCOLA FILETTATA CIECA
07
G745
Volantini a 4 lobi
Materiali:
Poliammide rinforzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori alternativi tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Verde (RAL 6024 cod. 17).
Rosso (RAL 3000 cod. 16).
Nero ( RAL 9011 cod. 01).
Inserti:
Boccola con foro filettato cieco in ottone, (tolleranza filetto 6H).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori come da tabella colori.

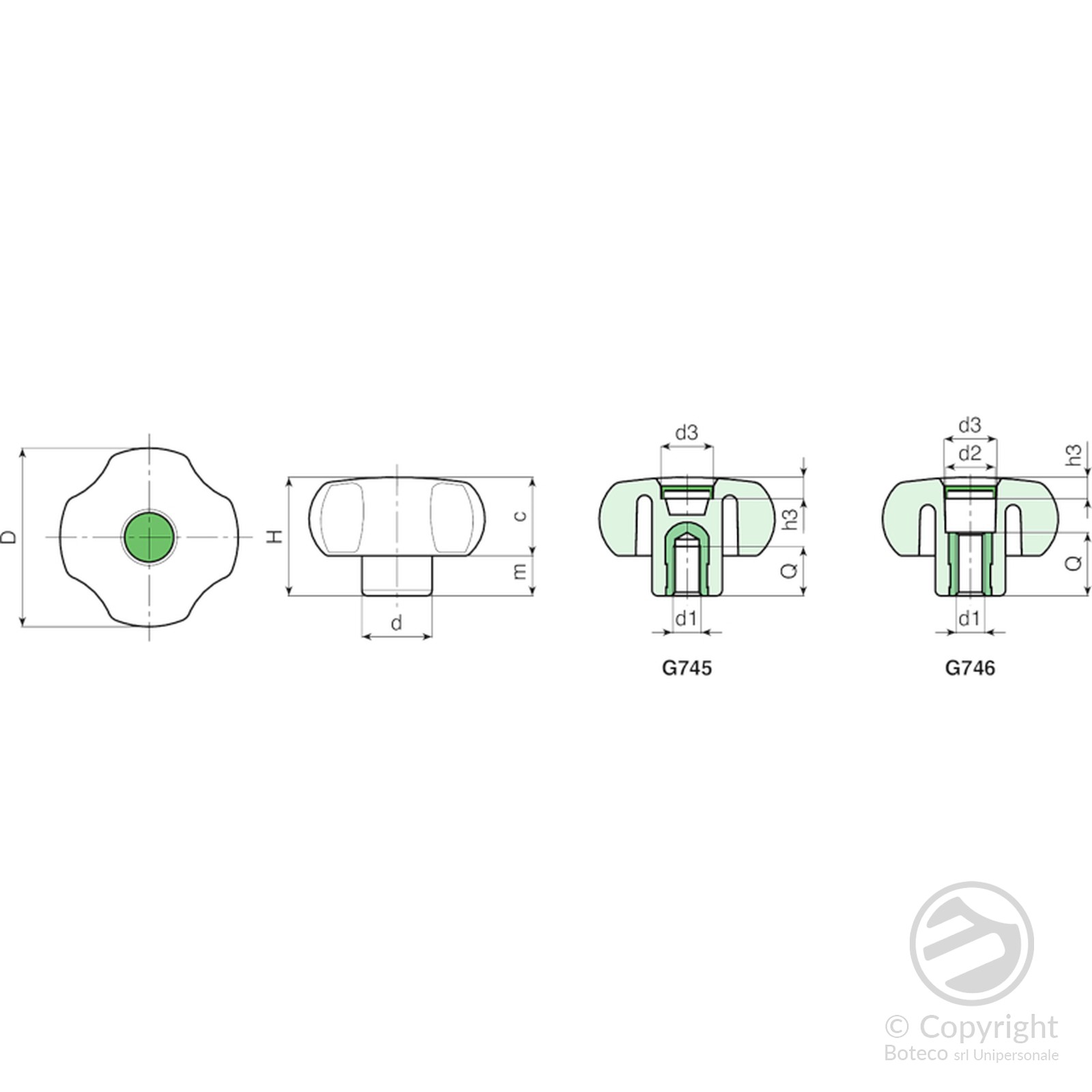

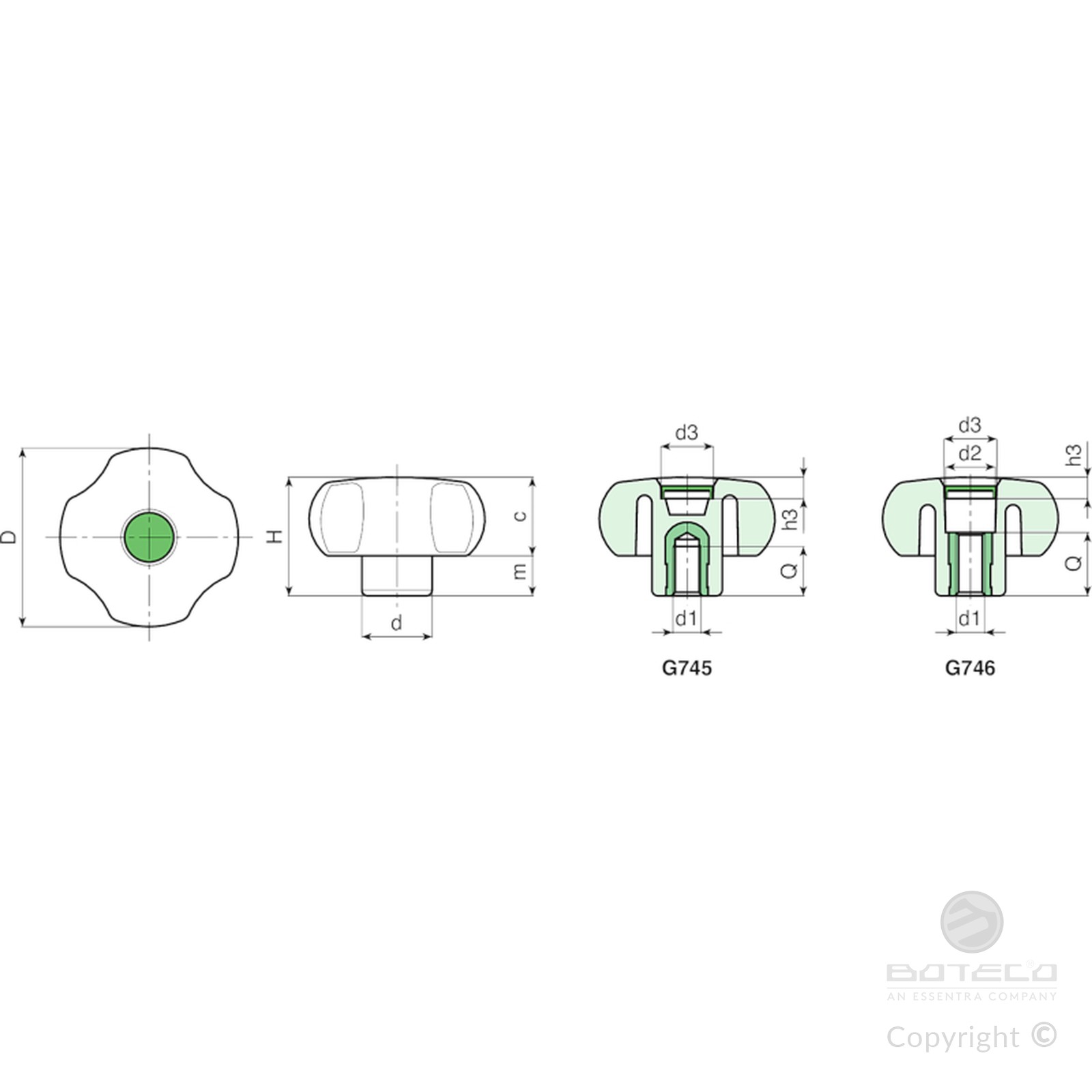

| Codice | art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G74540.0001 | G74540.TM0501 | 40.5 | 29.5 | 17 | 18.5 | 11 | 20 | 7.5 | M5 | 13 | 18 |
| G74540.0002 | G74540.TM0601 | 40.5 | 29.5 | 17 | 18.5 | 11 | 20 | 7.5 | M6 | 10 | 18 |
| G74540.0004 | G74540.TM0801 | 40.5 | 29.5 | 17 | 18.5 | 11 | 20 | 7.5 | M8 | 14 | 19 |
| G74540.0005 | G74540.TM1001 | 40.5 | 29.5 | 17 | 18.5 | 11 | 20 | 7.5 | M10 | 13 | 23 |
| G74540.0006 | G74540.TM1201 | 40.5 | 29.5 | 17 | 18.5 | 11 | 20 | 7.5 | M12 | 11 | 27 |
| G74550.0001 | G74550.TM0601 | 49 | 32 | 20.5 | 21.5 | 11 | 20 | 7.5 | M6 | 10 | 32 |
| G74550.0002 | G74550.TM0801 | 49 | 32 | 20.5 | 21.5 | 11 | 20 | 7.5 | M8 | 14 | 39 |
| G74550.0006 | G74550.TM1001 | 49 | 32 | 20.5 | 21.5 | 11 | 20 | 7.5 | M10 | 13 | 40 |
| G74550.0007 | G74550.TM1201 | 49 | 32 | 20.5 | 21.5 | 11 | 20 | 7.5 | M12 | 17 | 44 |
| G74560.0001 | G74560.TM0801 | 59 | 40 | 23 | 25 | 15 | 22 | 7.5 | M8 | 15 | 55 |
| G74560.0003 | G74560.TM1001 | 59 | 40 | 23 | 25 | 15 | 22 | 7.5 | M10 | 14 | 57 |
| G74560.0004 | G74560.TM1201 | 59 | 40 | 23 | 25 | 15 | 22 | 7.5 | M12 | 18 | 62 |
| G74560.0011 | G74560.TM1401 | 59 | 40 | 23 | 25 | 15 | 22 | 7.5 | M14 | 19 | 65 |
