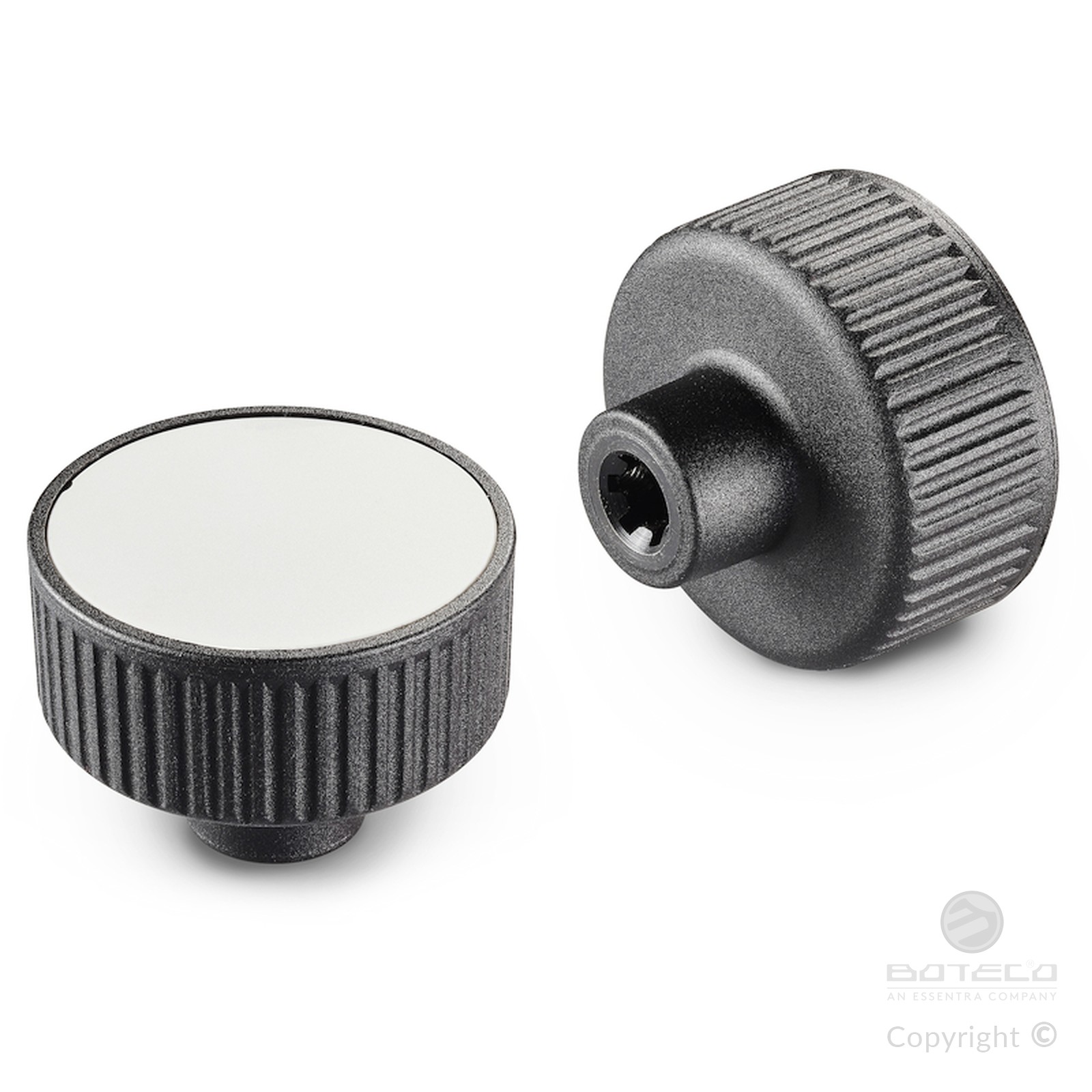

POMOLO ZIGRINATO “EUROMODEL” CON TAPPO
G130
Volantini con altre forme
Materiali:
Poliammide rinforzata.Resistente ad olii e grassi.
Superficie:
Satinata.
Colore volantino:
Nero (RAL 9011).
Tappo centrale:
Tappo centrale in poliammide grigia (RAL 7035 cod. 13) con anello di supporto in poliammide nera per versione 57 e 94. Solo tappo senza anello per versione 72. Assemblaggio a pressione. Smontabile.

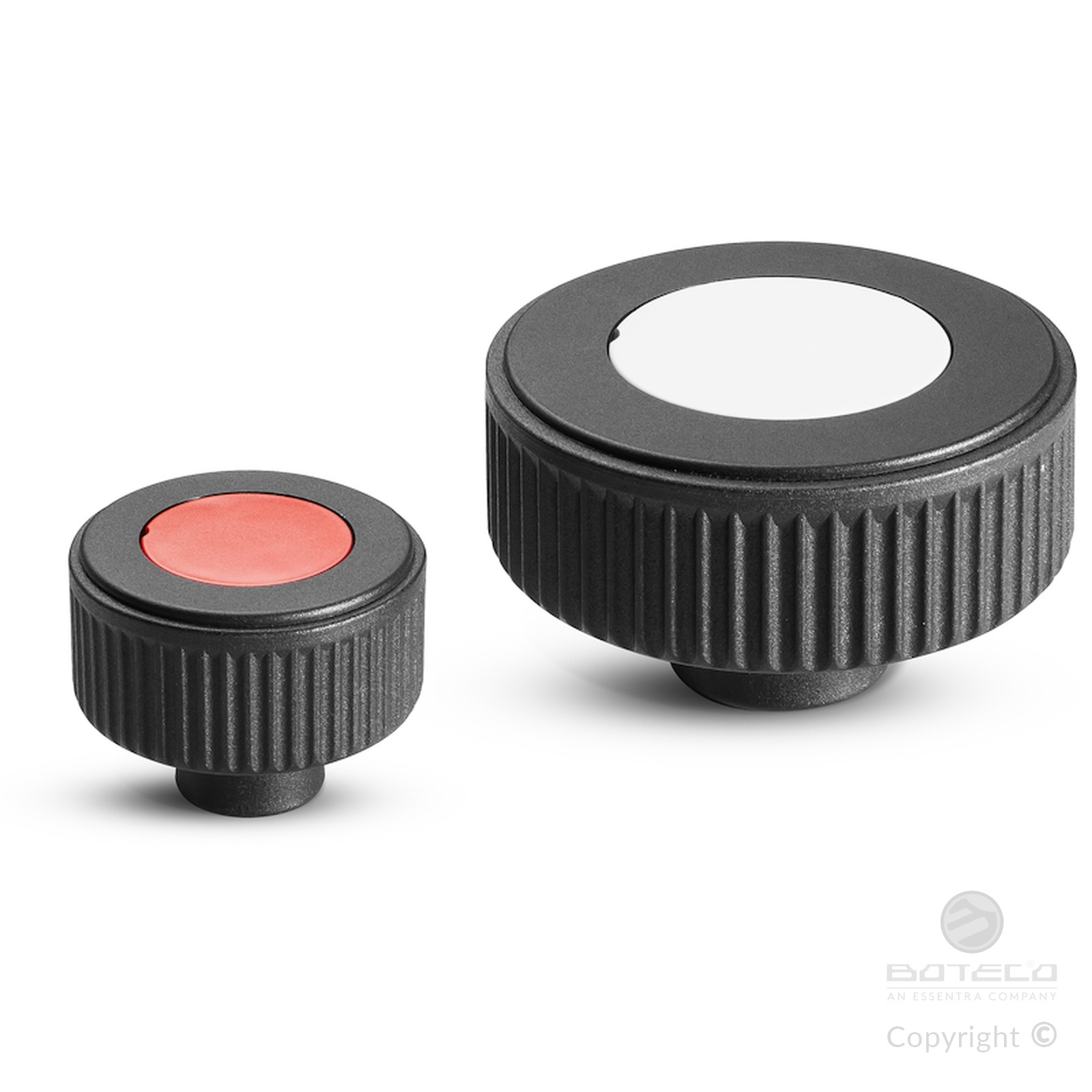

Colori alternativi tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Rosso (RAL 3000 cod. 16).
Verde (RAL 6024 cod. 17).
Nero ( RAL 9011 cod. 01).
Inserti:
Versione TD:
Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).
Versione TM:
Boccola con foro filettato passante in acciaio zincato, (tolleranza foro 6H).
Foro di fissaggio d2:
Versione TD:
Foro filettato di fissaggio.
Versione TM:
Assente.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori come da tabella colori.

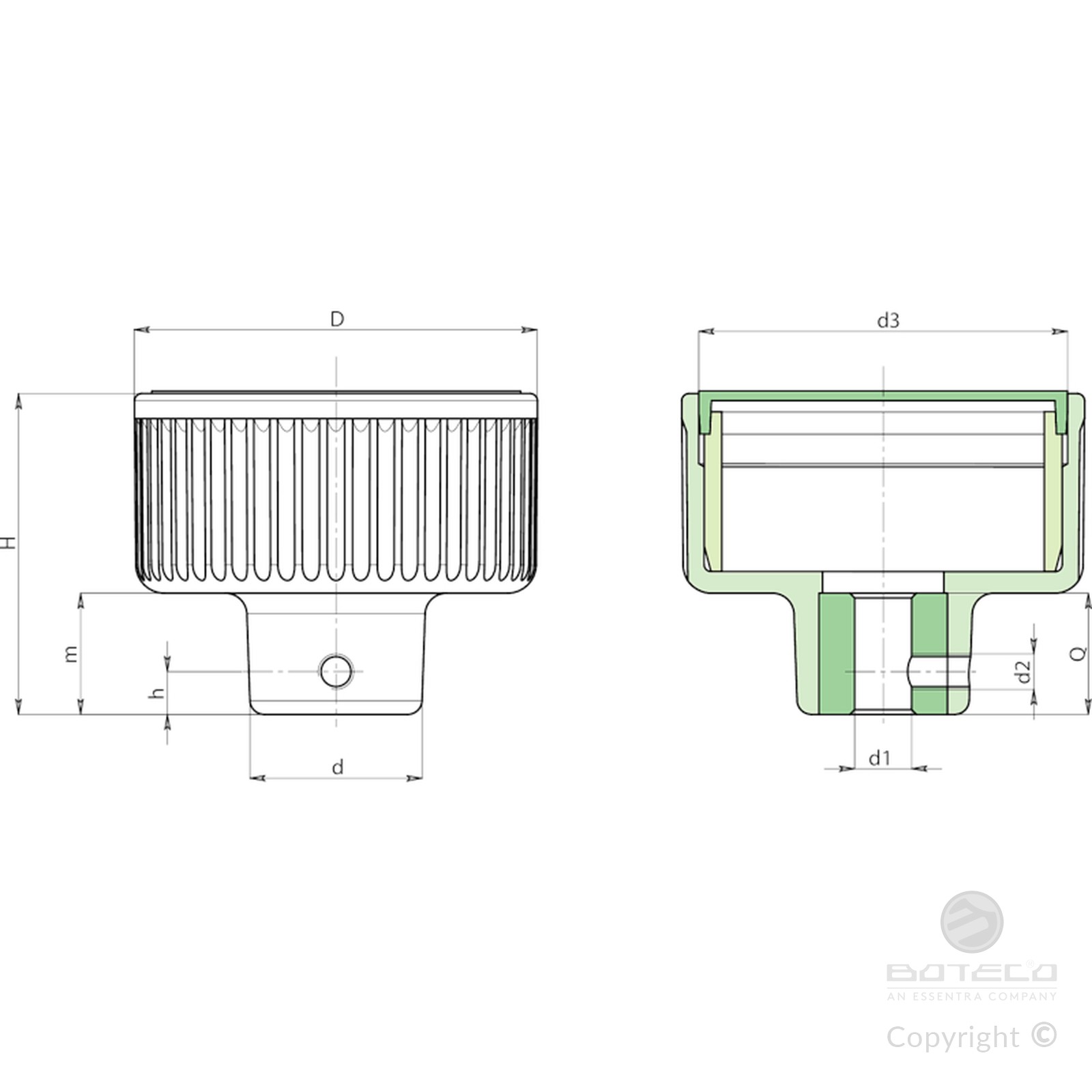

Versione TD con foro liscio passante
| Codice | art. | D | d | H | m | h | d2 | d3 | dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

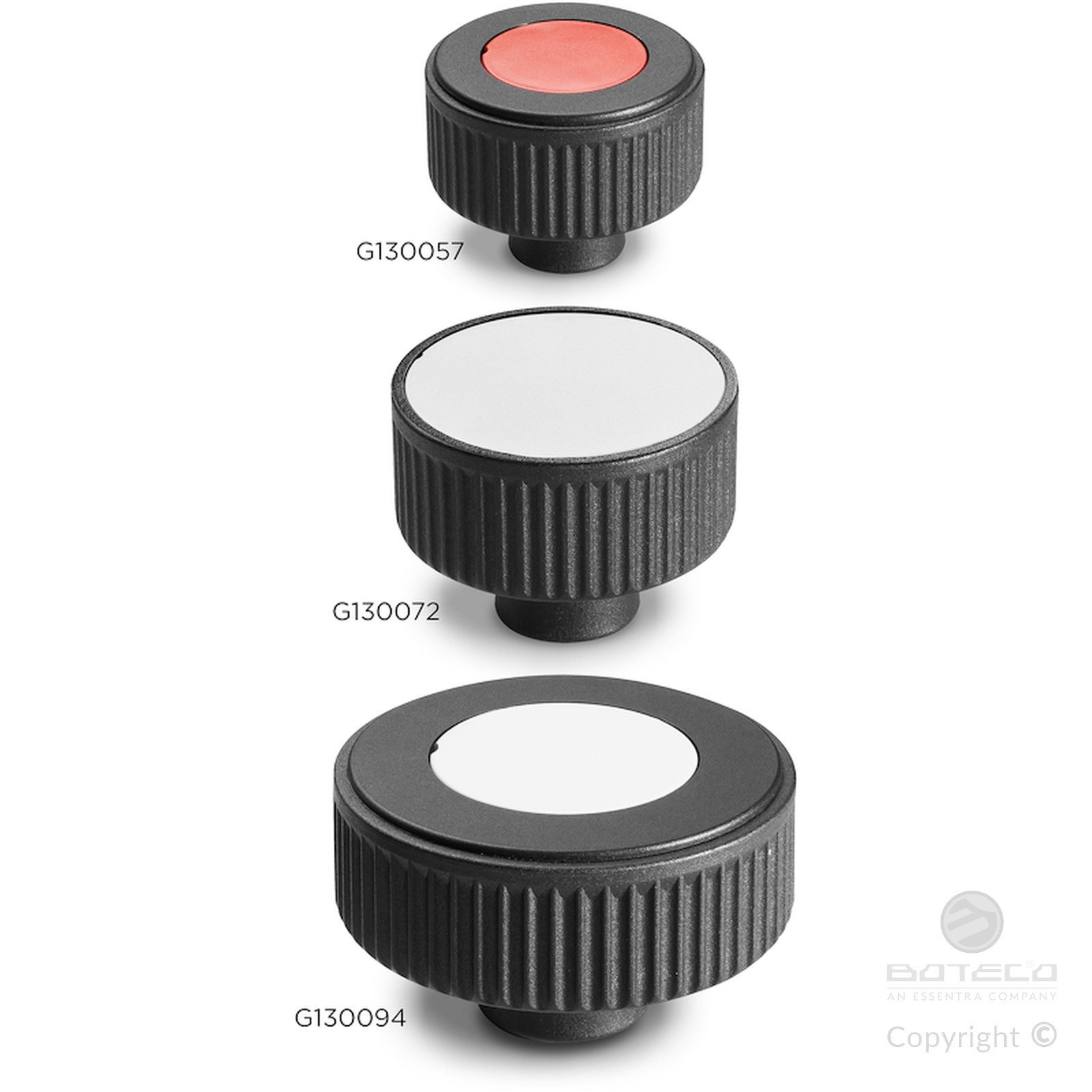

| G130057.0001 | G130057.TD080113 | 57 | 24 | 46 | 17 | 6 | M5 | 52 | 12 | 8 | 16 | 105 |
| G130072.0001 | G130072.TD080113 | 72 | 28 | 53 | 21 | 6 | M5 | 67 | 12 | 8 | 20 | 165 |
| G130094.0002 | G130094.TD100113 | 94 | 36 | 58 | 24 | 6 | M5 | 87 | 15 | 10 | 24 | 376 |

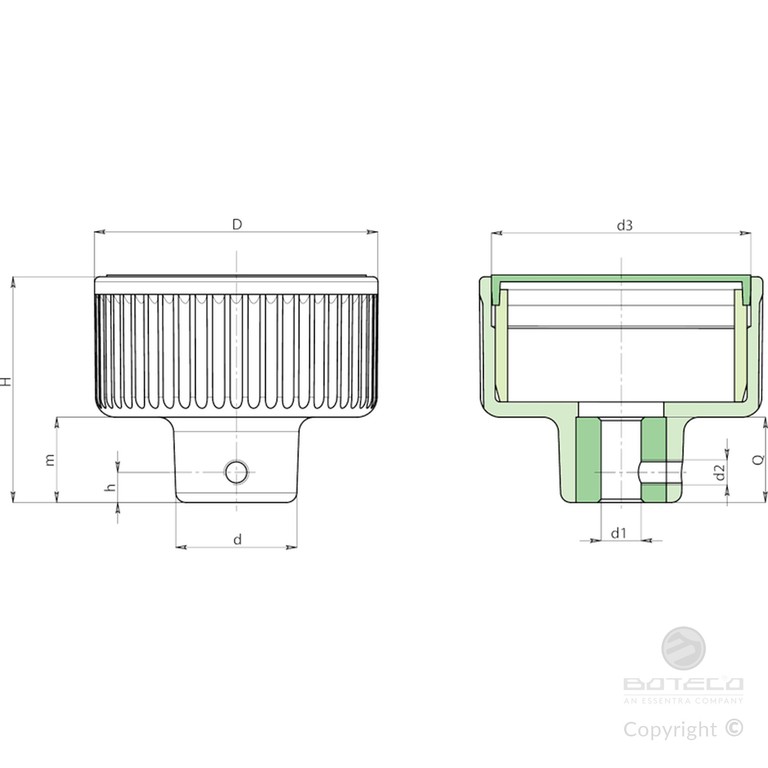

Versione TM con foro filettato passante
| Codice | art. | D | d | H | m | h | d2 | d3 | dm | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G130057.0002 | G130057.TM080113 | 57 | 24 | 46 | 17 | - | - | 52 | 12 | M8 | 16 | 105 |
| G130072.0002 | G130072.TM100113 | 72 | 28 | 53 | 21 | - | - | 67 | 12 | M10 | 20 | 165 |
| G130094.0003 | G130094.TM120113 | 94 | 36 | 58 | 24 | - | - | 87 | 15 | M12 | 24 | 376 |
