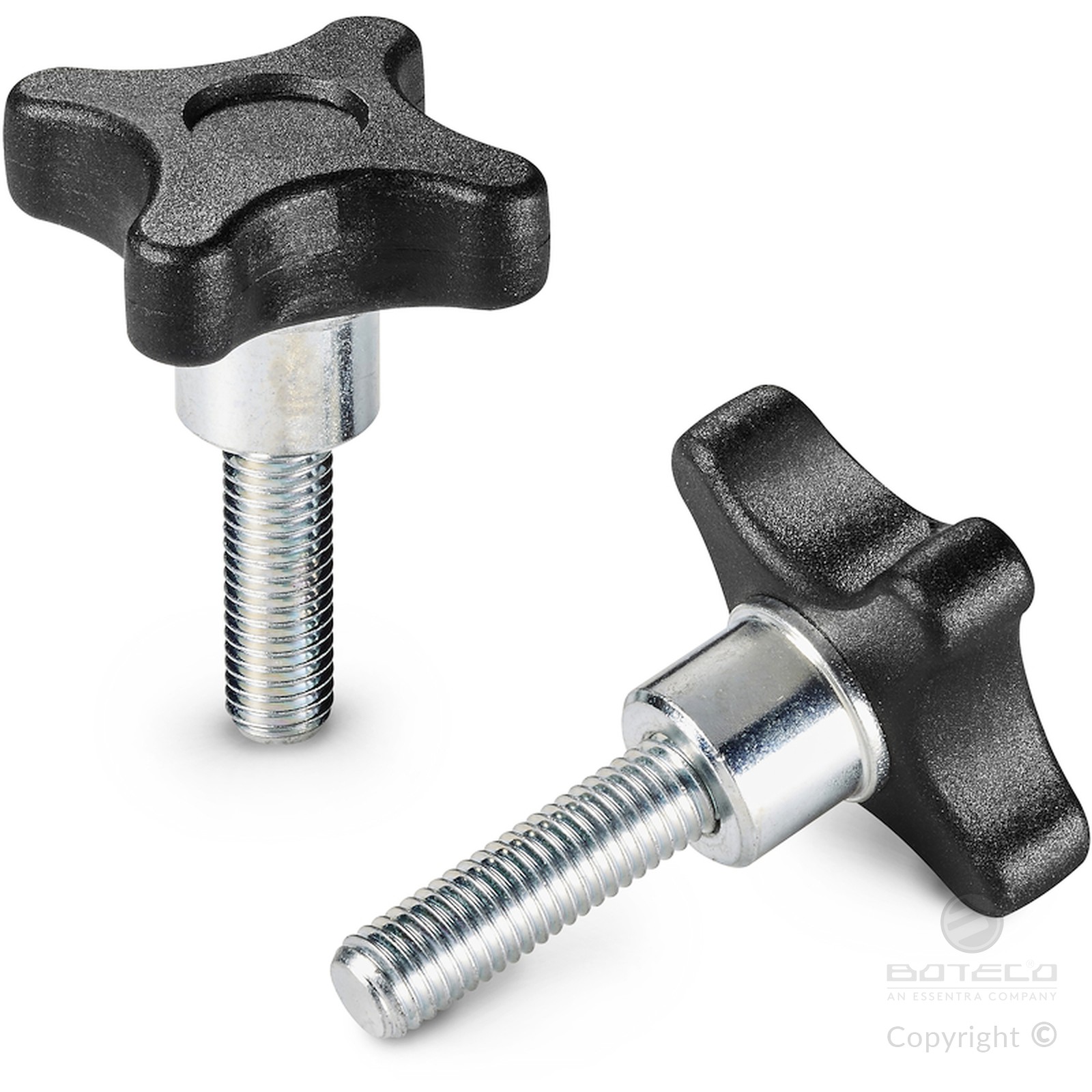

VOLANTINO A CROCE CON MOZZO IN ACCIAIO E PERNO FILETTATO
06
F289
Volantini a croce
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
F289:
Boccola con perno filettato in acciaio zincato, (tolleranza filetto 6g).
F289CIN:
Boccola con perno filettato in acciaio inox (Aisi 303), (tolleranza filetto 6g).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezza a richiesta.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.
Versione F289: Mozzo in acciaio zincato.

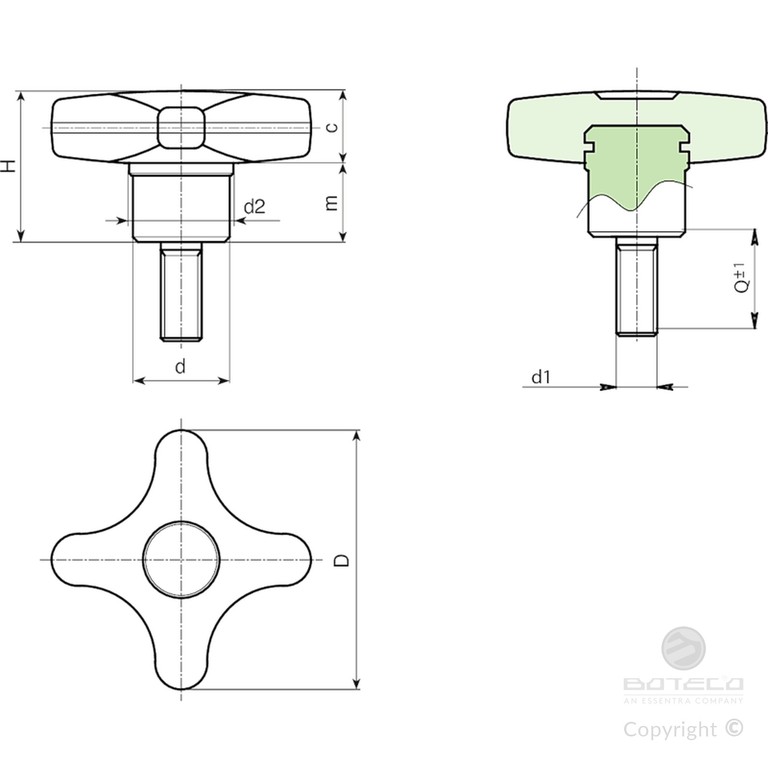

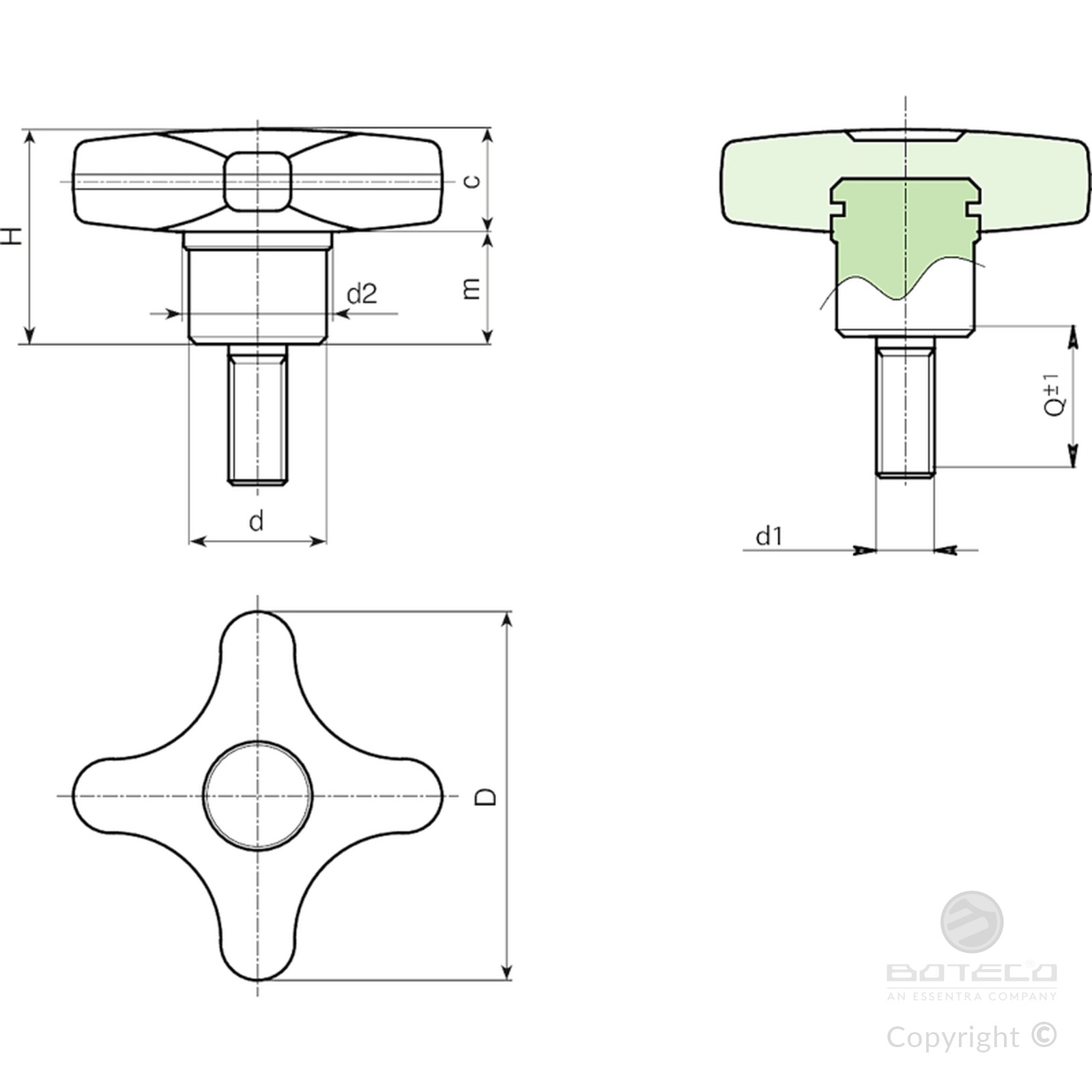

| Codice | Art. | D | d | d2 | H | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F28940.0001 | F28940.TM08X2001 | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 20 | 55 | 38 |
| F28950.0003 | F28950.TM10X4001 | 50 | 18 | 20 | 29 | 15 | 14 | M10 | A.R. | 60 | 60 |
| F28960.0002 | F28960.TM12X2501 | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 25 | 60 | 97 |
Lunghezze perno a richiesta con un minimo di 150 pezzi.
LM = Lunghezza massima stampabile.
Versione F289 CIN: Mozzo in acciaio inox Aisi 303.
| Codice | Art. | D | d | d2 | H | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F28940.0002 | F28940.TM08X2001CIN | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 20 | 55 | 38 |
| F28950.0004 | F28950.TM10X4001CIN | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 40 | 60 | 60 |
| F28960.0003 | F28960.TM12X2501CIN | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 25 | 60 | 97 |
Lunghezze perno a richiesta con un minimo di 150 pezzi.
LM = Lunghezza massima stampabile.
