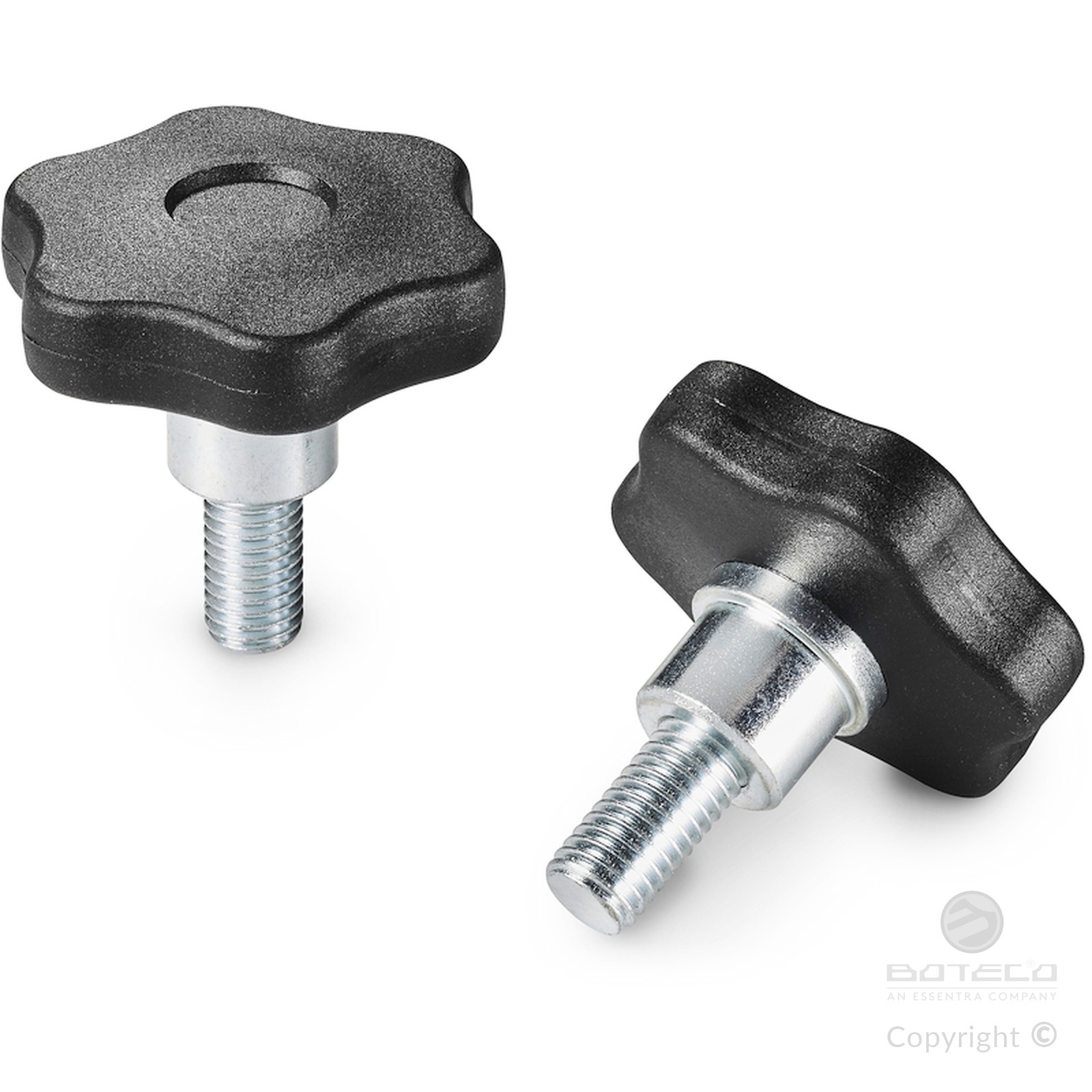

VOLANTINO A 6 LOBI CON MOZZO IN ACCIAIO E PERNO FILETTATO
06
F278
Volantini a 6 lobi
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
F278:
Boccola con perno filettato in acciaio zincato, (tolleranza filetto 6g).
F278CIN:
Boccola con perno filettato in acciaio inox (Aisi 303), (tolleranza filetto 6g).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezza a richiesta.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.
Versione F278: Mozzo in acciaio zincato.

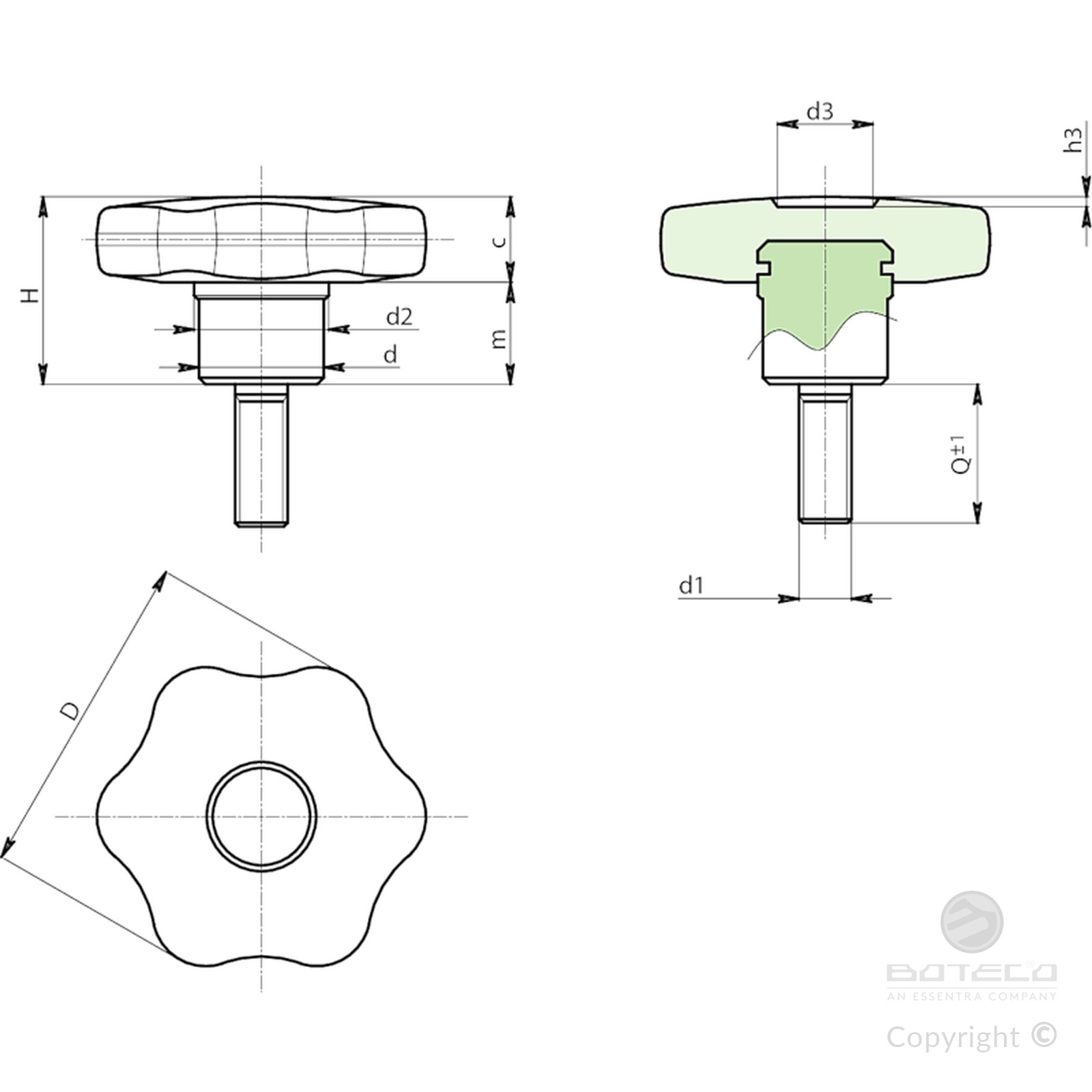

| Codice | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27840.0002 | F27840.TM08X3001 | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 30 | 55 | 54 |
| F27850.0002 | F27850.TM10X4001 | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 40 | 60 | 96 |
| F27860.0001 | F27860.TM12X4001 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 40 | 60 | - |
LM = Lunghezza massima stampabile.
Lunghezze perno a richiesta con un minimo di 150 pezzi.
Versione F278 CIN: Mozzo in acciaio inox Aisi 303.
| Codice | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27840.0003 | F27840.TM08X3001CIN | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 30 | 45 | 54 |
| F27850.0003 | F27850.TM10X4001CIN | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 40 | 50 | - |
| F27860.0002 | F27860.TM12X4001CIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 40 | 50 | - |
Lunghezze perno a richiesta con un minimo di 150 pezzi.
LM = Lunghezza massima stampabile.
