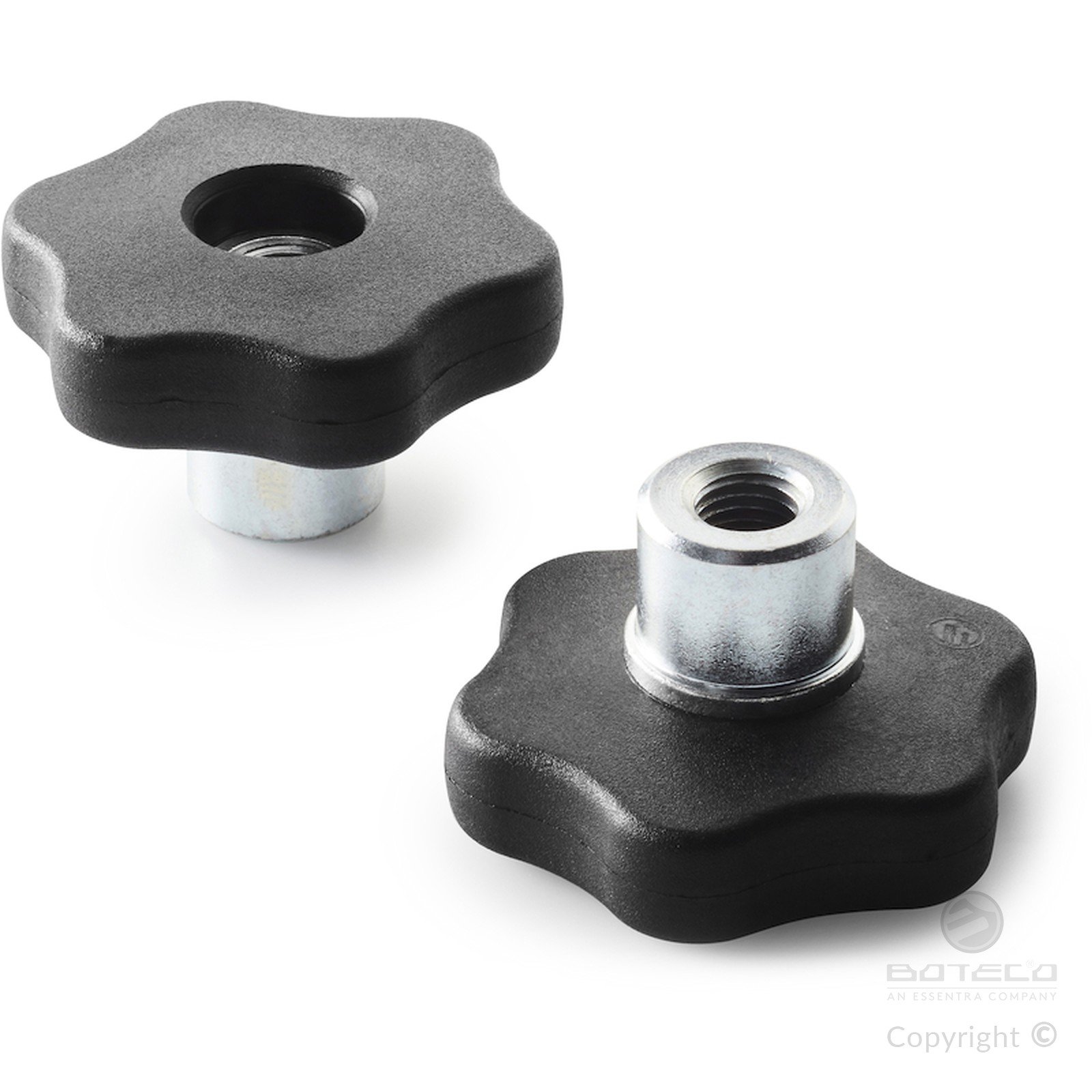

VOLANTINO A 6 LOBI CON MOZZO IN ACCIAIO E FORO FILETTATO PASSANTE
06
F277
Volantini a 6 lobi
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
F277:
Boccola con foro filettato passante in acciaio zincato, (tolleranza filetto 6H).
F277CIN:
Boccola con foro filettato passante in acciaio inox (Aisi 303), (tolleranza filetto 6H).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.
Versione F277: Mozzo in acciaio zincato.

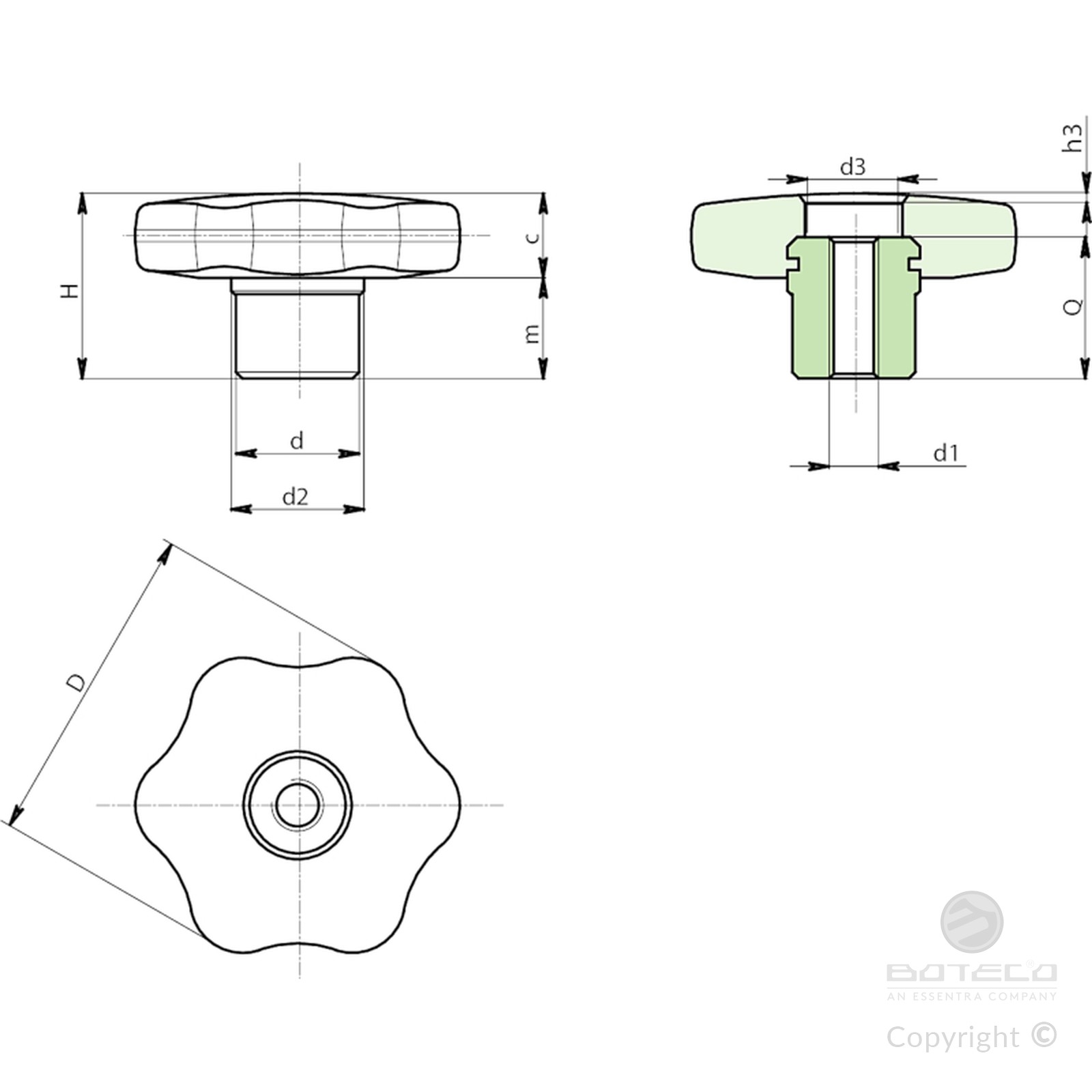

| Codice | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27730.0001 | F27730.TM0601 | 30 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 24 |
| F27740.0001 | F27740.TM0801 | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 34 |
| F27750.0001 | F27750.TM1001 | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 22 | 59 |
| F27760.0001 | F27760.TM1201 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 98 |
Versione F277CIN: Mozzo in acciaio inox Aisi 303.
| Codice | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27730.0002 | F27730.TM0601PIN | 30 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 24 |
| F27740.0002 | F27740.TM0801PIN | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 34 |
| F27750.0002 | F27750.TM1001PIN | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 22 | 59 |
| F27760.0002 | F27760.TM1201PIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 98 |
