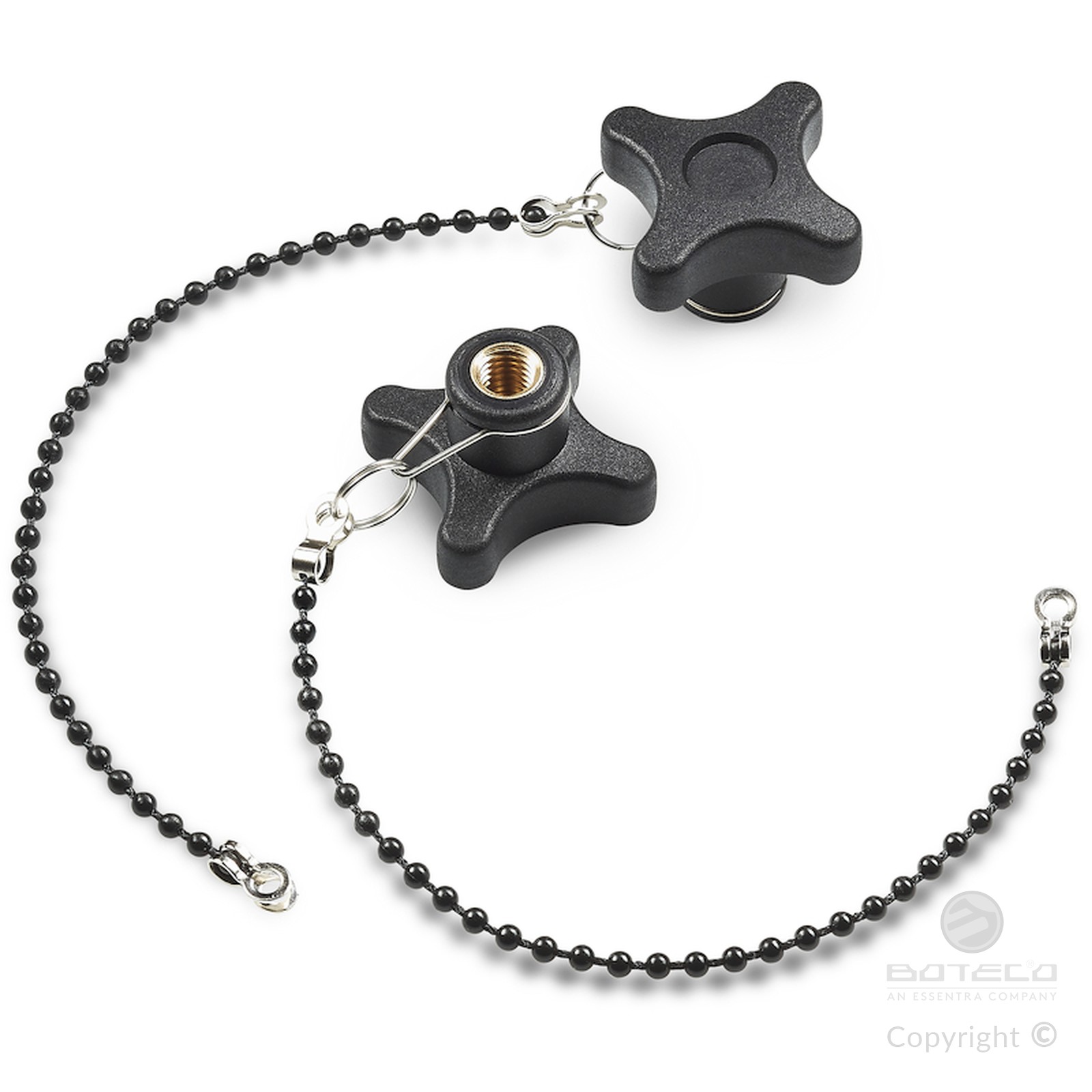

VOLANTINO A CROCE PIENO CON CATENA DI RITEGNO CON BOCCOLA FILETTATA CIECA
06
F186CAT
Volantini a croce
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Boccola con foro filettato cieco in ottone, (tolleranza filetto 6H).
Catenella:
Catenella in acetalica nera (POM). Giunti , anello di ritegno e gancio per mozzo in acciaio inox armonico (Aisi 302).
Richieste Speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta la catenella può essere fornita con lunghezze a richiesta.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.

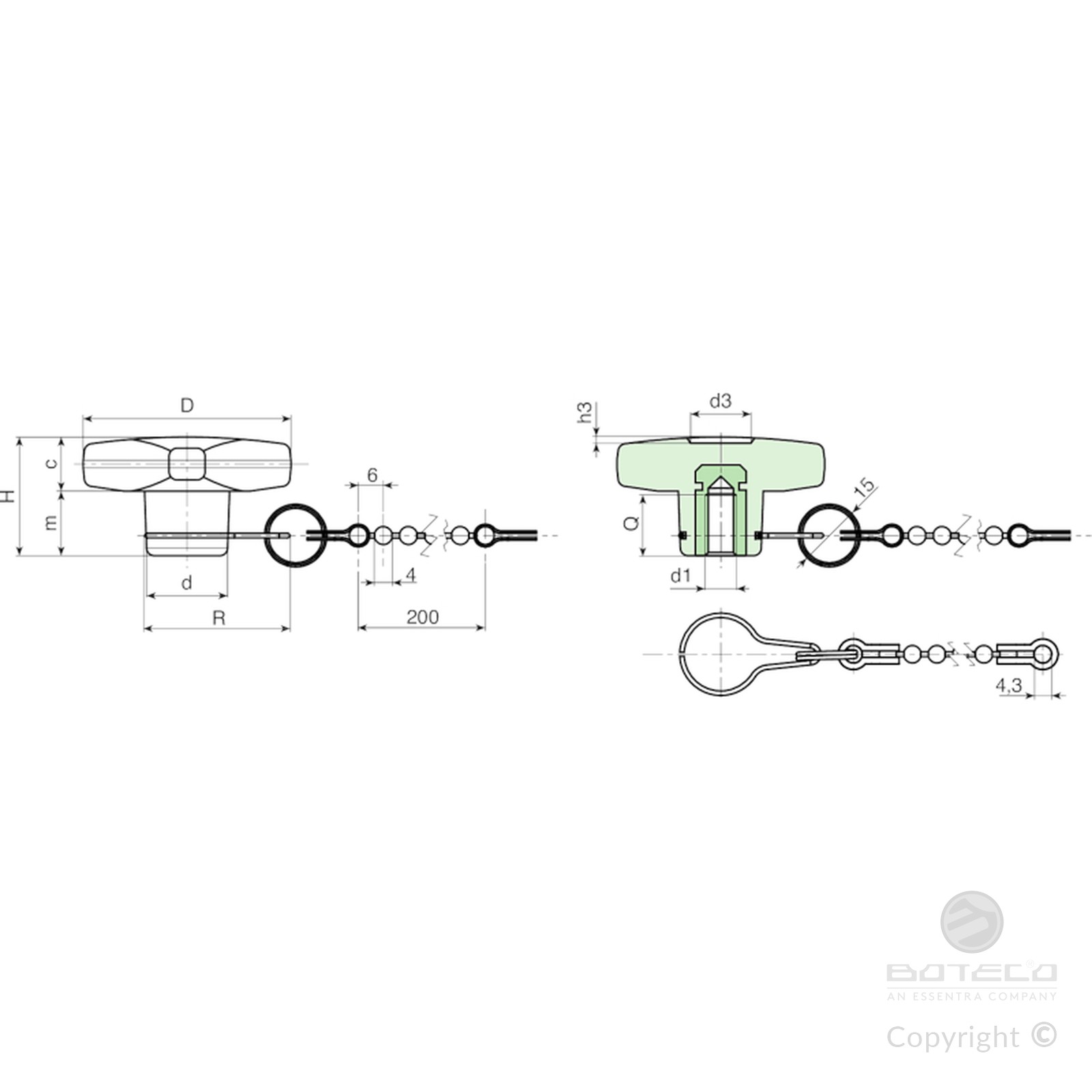

| Codice | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0002 | F18632.TM0401CAT | 32 | 23 | 15 | 32 | 11 | 12 | 11 | 1.5 | M4 | 7 | 14 |
| F18632.0005 | F18632.TM0501CAT | 32 | 23 | 15 | 32 | 11 | 12 | 11 | 1.5 | M5 | 14 | 14.5 |
| F18632.0009 | F18632.TM0601CAT | 32 | 23 | 15 | 32 | 11 | 12 | 11 | 1.5 | M6 | 10 | 15 |
| F18640.0003 | F18640.TM0501CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 13 | 1.5 | M5 | 14 | 17 |
| F18640.0006 | F18640.TM0601CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 18 |
| F18640.0010 | F18640.TM0801CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 19 |
| F18650.0004 | F18650.TM0601CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 2 | M6 | 16 | 28 |
| F18650.0008 | F18650.TM0801CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 2 | M8 | 14 | 29 |
| F18650.0013 | F18650.TM1001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 2 | M10 | 14 | 30 |
| F18660.0002 | F18660.TM0801CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 43 |
| F18660.0006 | F18660.TM1001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 46 |
| F18660.0010 | F18660.TM1201CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 47 |
