VOLANTINO A 6 LOBI PIENO CON BOCCOLA FILETTATA CIECA
F175
Volantini a 6 lobi
Descrizione
Il volantino a 6 lobi (lobato) pieno con inserto con foro filettato cieco è stato progettato per sostituire tutti i vecchi volantini o pomelli in bakelite pieni. Il prodotto si presenta tutto “solido” ovvero senza cavità dove la sporcizia possa accumularsi. E’ presente solo un piccolo recesso nella sommità della corona, ma molto amplio e poco basso e quindi facilmente pulibile. Di conseguenza questa serie di pomoli ben si adatta ad essere utilizzata su tutte quelle attrezzature o macchine che devono essere pulite o sanificate molto spesso. Utilizzato prevalentemente su macchine per panifici, macchine alimentari in genere, attrezzature ospedaliere, carrozzine per disabili, attrezzature medicali in genere. Ovviamente può essere semplicemente scelto per via della sua robustezza. Il volantino lobato F175 è fatto con materiali a base di poliammide rinforzata ad alta resistenza. Disponibile in diverse versioni e modelli (volantino lobato con inserto passante, volantino a 6 lobi con mozzo in acciaio, pomello a 6 lobi con catenella di ritegno, ecc.) .
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Versione F175:
Boccola con foro filettato cieco in ottone, (tolleranza filetto 6H).
Versione F175CIN:
Boccola con foro filettato cieco in acciaio inox (Aisi 303), (tolleranza filetto 6H).
Richieste Speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.
Video:

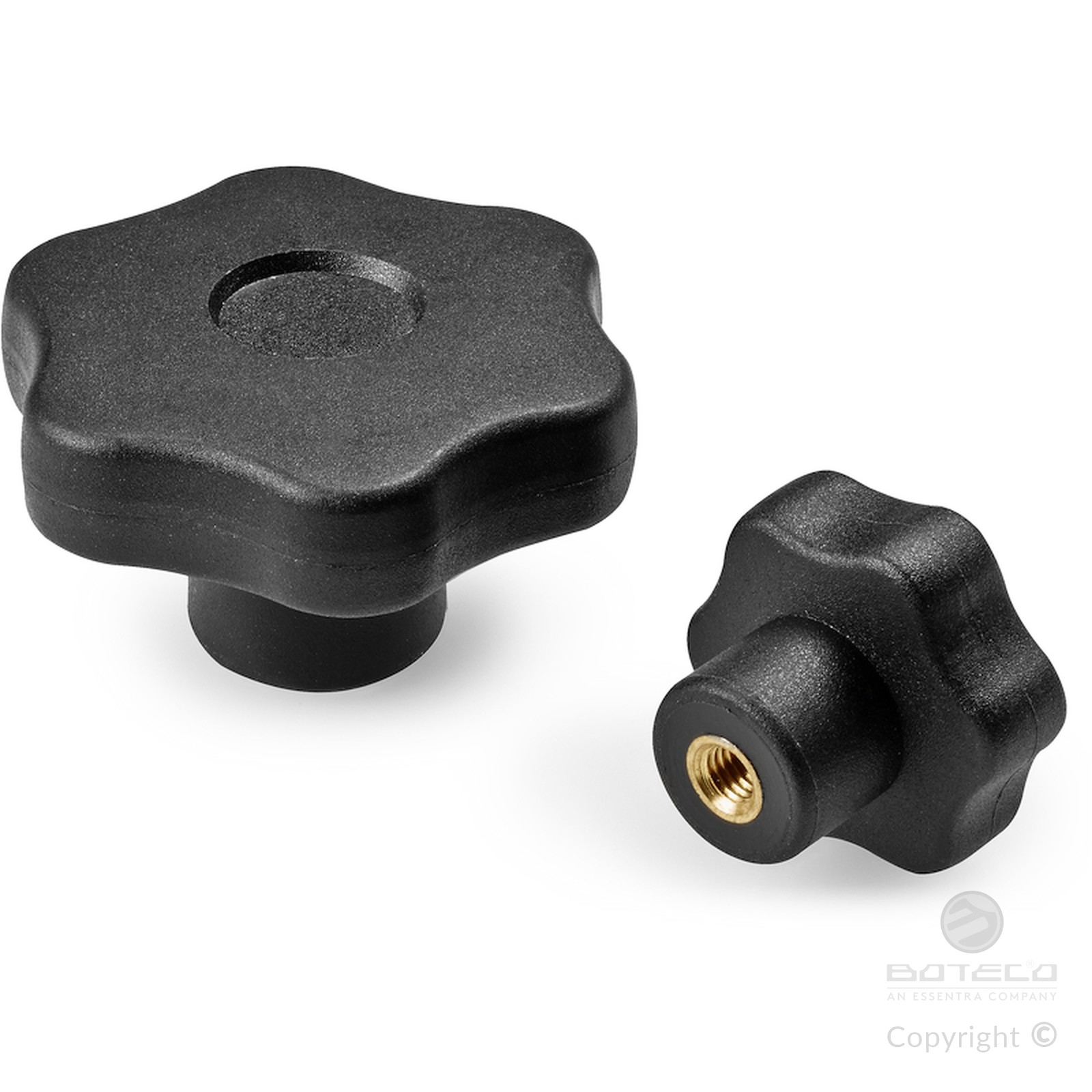

Versione F175: con inserto in ottone.

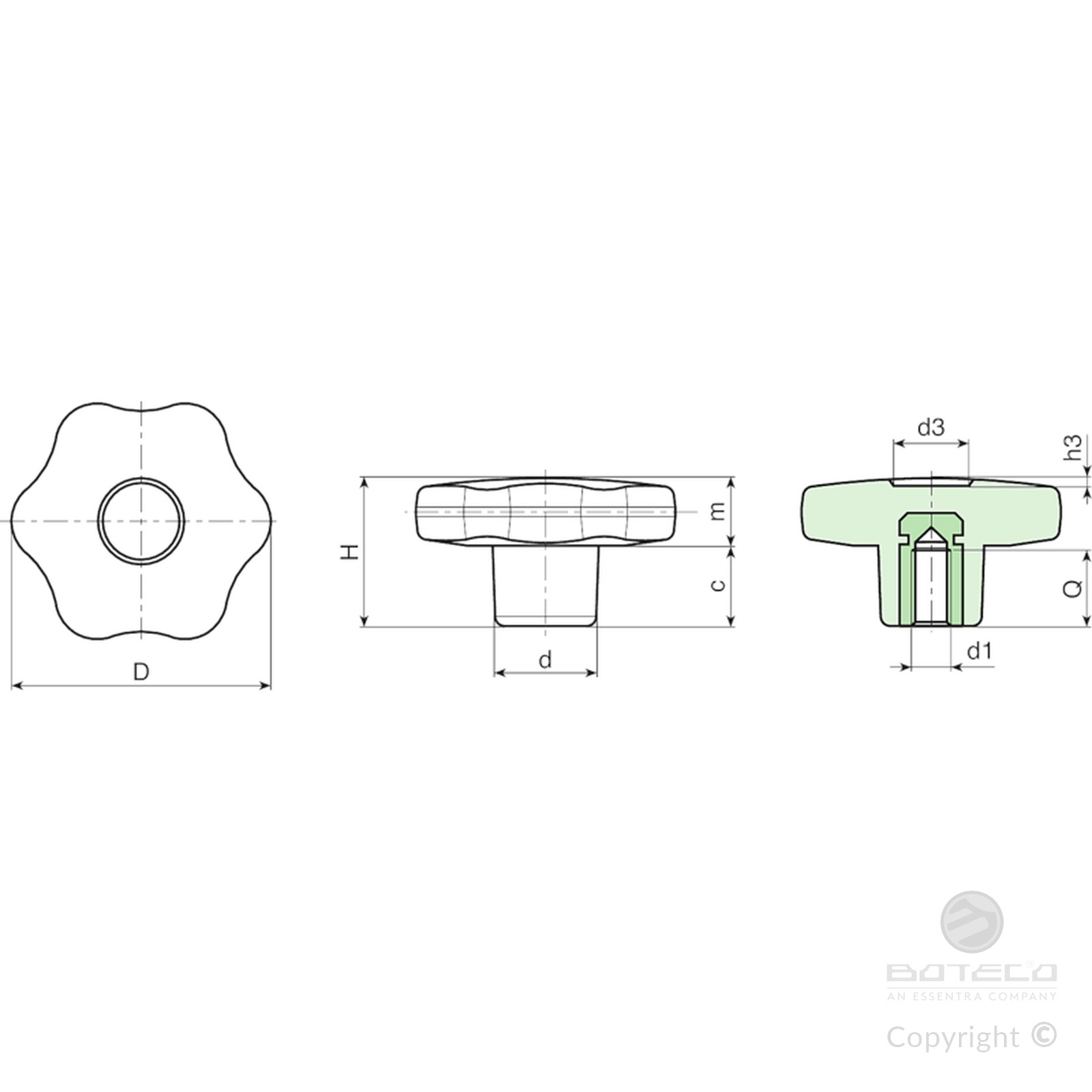

| Codice | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0001 | F17530.TM0401 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M4 | 6 | 11.5 |
| F17530.0004 | F17530.TM0501 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0010 | F17530.TM0601 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17530.0018 | F17530.TM0801 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M8 | 14 | 13.5 |
| F17530.0021 | F17530.TM1001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M10 | 14 | 14 |
| F17540.0001 | F17540.TM0501 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M5 | 14 | 22 |
| F17540.0004 | F17540.TM0601 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M6 | 18 | 22 |
| F17540.0010 | F17540.TM0801 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17540.0017 | F17540.TM1001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M10 | 14 | 21 |
| F17550.0003 | F17550.TM0601 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M6 | 16 | 36 |
| F17550.0006 | F17550.TM0801 | 50 | 29 | 20 | 15,5 | 14 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0014 | F17550.TM1001 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M10 | 20 | 37 |
| F17550.0022 | F17550.TM1201 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M12 | 18 | 39 |
| F17560.0002 | F17560.TM0801 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0006 | F17560.TM1001 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0014 | F17560.TM1201 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
| F17560.0020 | F17560.TM1401 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M14 | 19 | 63 |

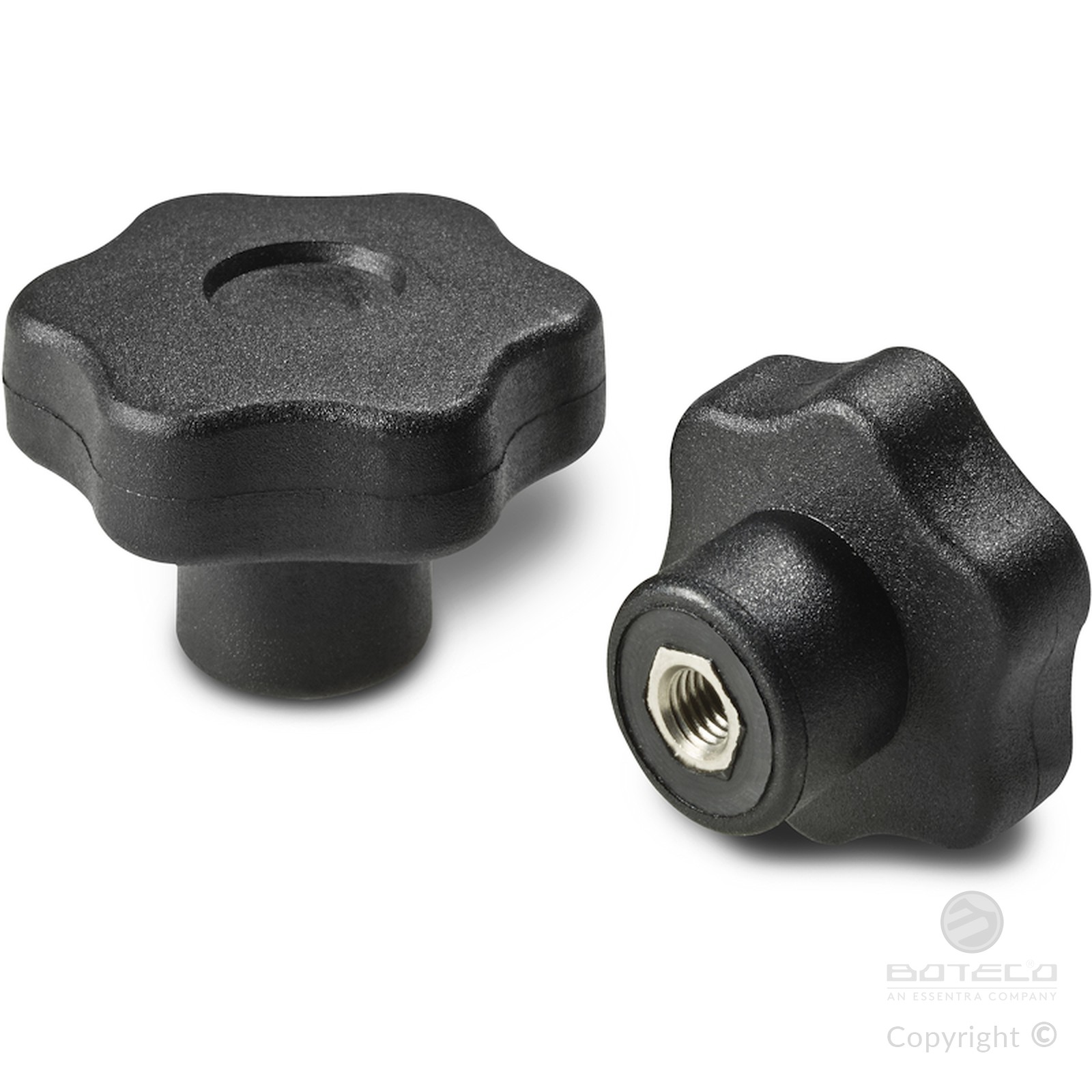

Versione F175CIN: con inserto in acciaio inox (Aisi 303).
| Codice | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0007 | F17530.TM0501CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0013 | F17530.TM0601CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17530.0019 | F17530.TM0801CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M8 | 14 | 13.5 |
| F17540.0007 | F17540.TM0601CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M6 | 16 | 22 |
| F17540.0013 | F17540.TM0801CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17540.0018 | F17540.TM1001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M10 | 14 | 21 |
| F17550.0009 | F17550.TM0801CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0017 | F17550.TM1001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M10 | 14 | 37 |
| F17550.0023 | F17550.TM1201CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M12 | 13 | 39 |
| F17560.0004 | F17560.TM0801CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0009 | F17560.TM1001CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0017 | F17560.TM1201CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
