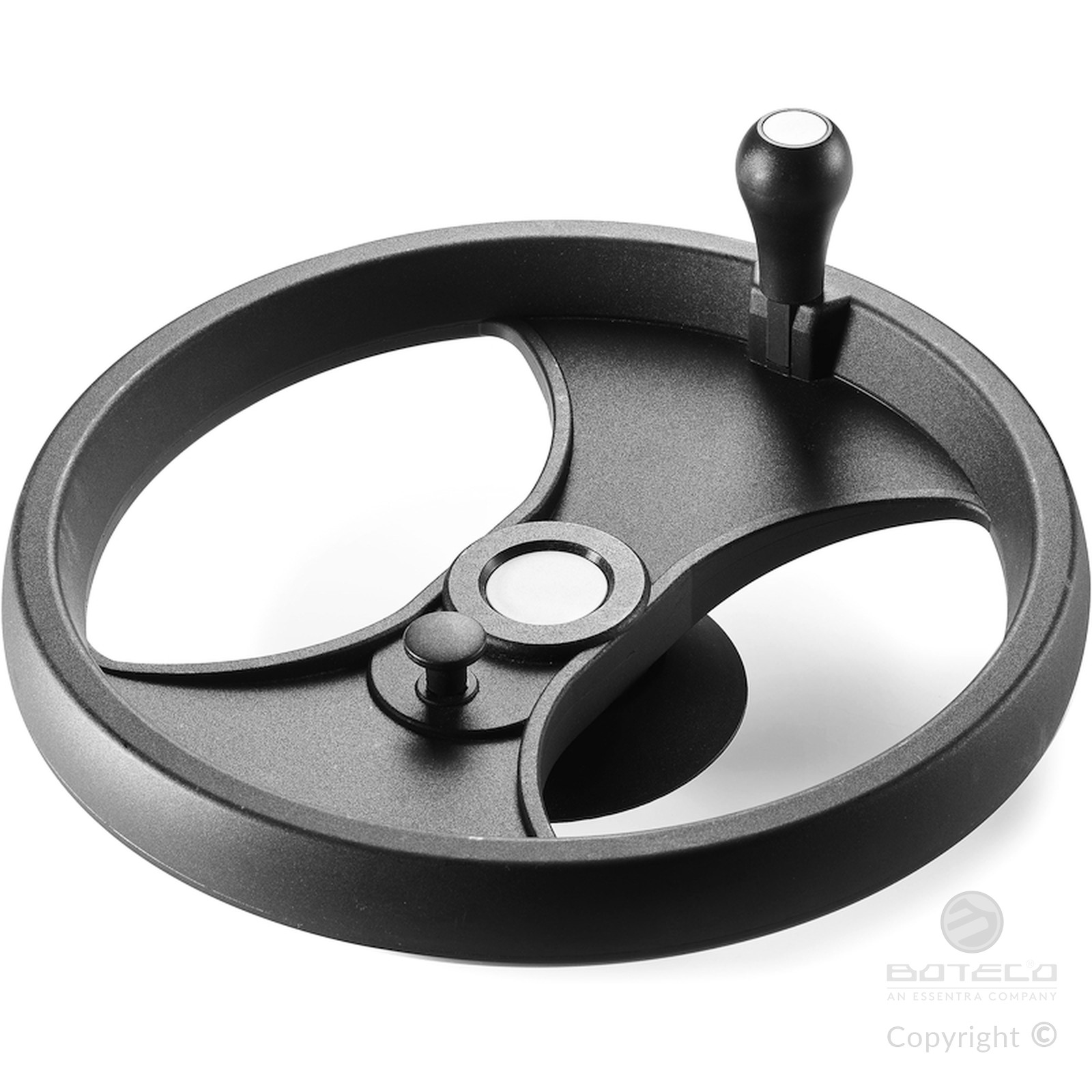

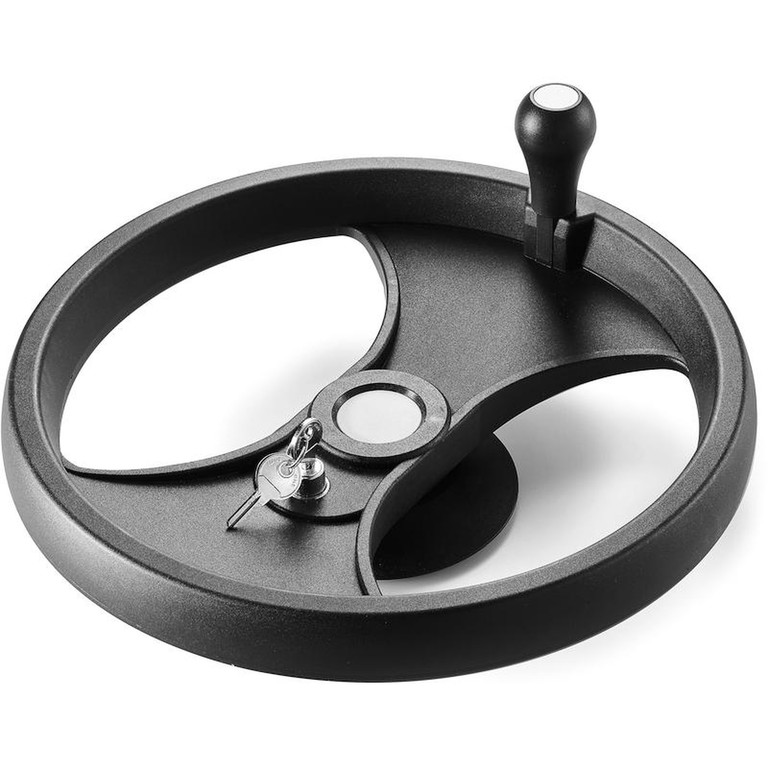

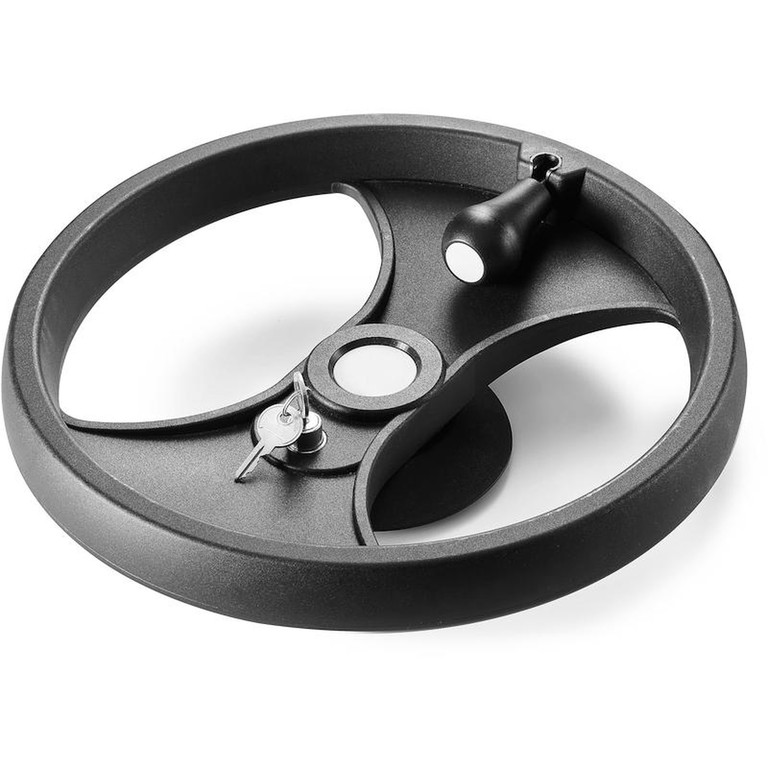

VOLANTINO A 2 RAZZE CON MANICO GIREVOLE E PISTONCINO DI BLOCCAGGIO
D602
Volantini per Armadi compattabili su rotaia
Descrizione
Questa tipologia di prodotto nasce dalla base del nostro volantino D207-350 tradizionale. Aggiungendo uno speciale kit di montaggio questo prodotto si adatta alle esigenze di un mercato particolare: quello dei magazzini compattabili (archivi mobili su rotaia). Tale volantino serve per movimentare gli scaffali sulle rotaie. La presenza di una serratura o di un pistoncino di fissaggio serve per bloccare, fermare, posizionare gli scaffali su determinate posizioni.
Materiali:
Poliammide rinforzata e stabilizzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori alternativi tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Rosso (RAL 3000 cod. 16).
Verde (RAL 6024 cod. 17).
Nero ( RAL 9011 cod. 01).

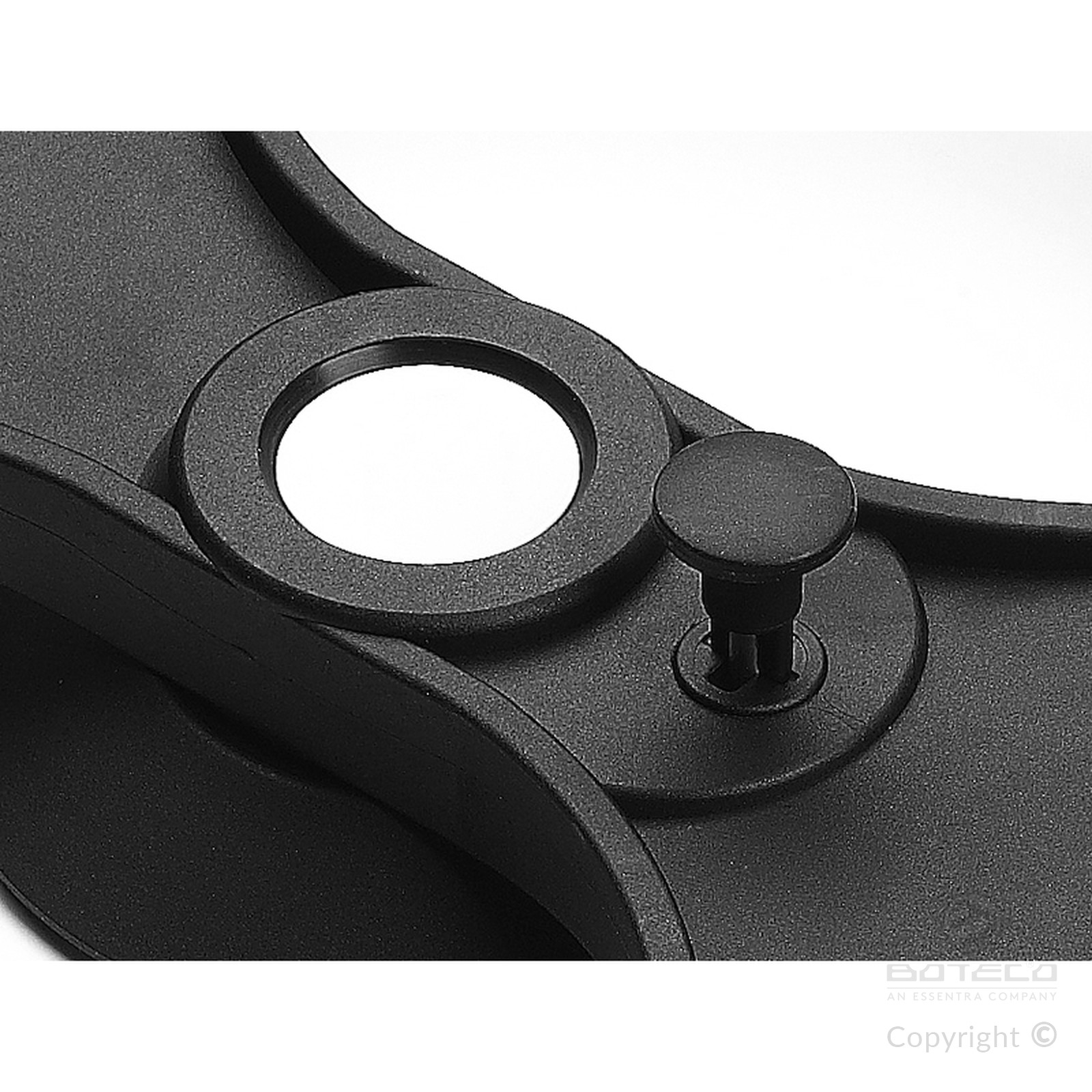

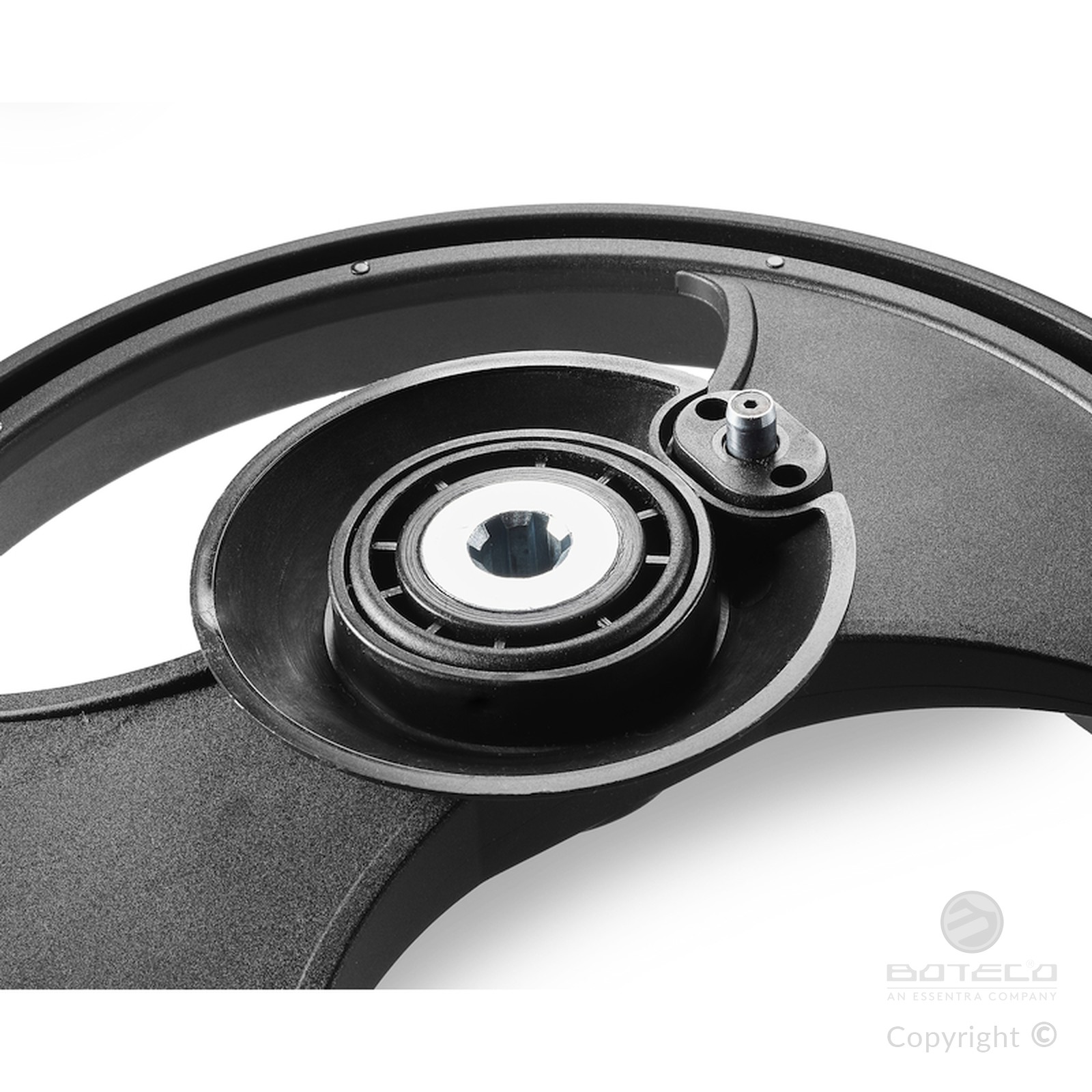

Kit pistoncino di fissaggio:
(1) Anello copri fori in PA6+GF. Colore Nero (RAL 9011). Montaggio a pressione. Smontabile.
(2) Supporto pistoncino in PA6+GF. Colore Nero (RAL 9011). Montaggio a mezzo di n°2 viti autofilettanti TC 3,5x30 in acciaio zincato.
(3) Leva cambio d.26 in PA6+GF con staffe di posizionamento. Colore Nero (RAL 9011). Con boccola filettata cieca in ottone da M04.
(5) Supporto Leva cambio con posizionatore in PA6+GF. Colore Nero (RAL 9011).
(6) Molla di ritorno in acciaio zincato.
(7) Rondella in acciaio zincato.

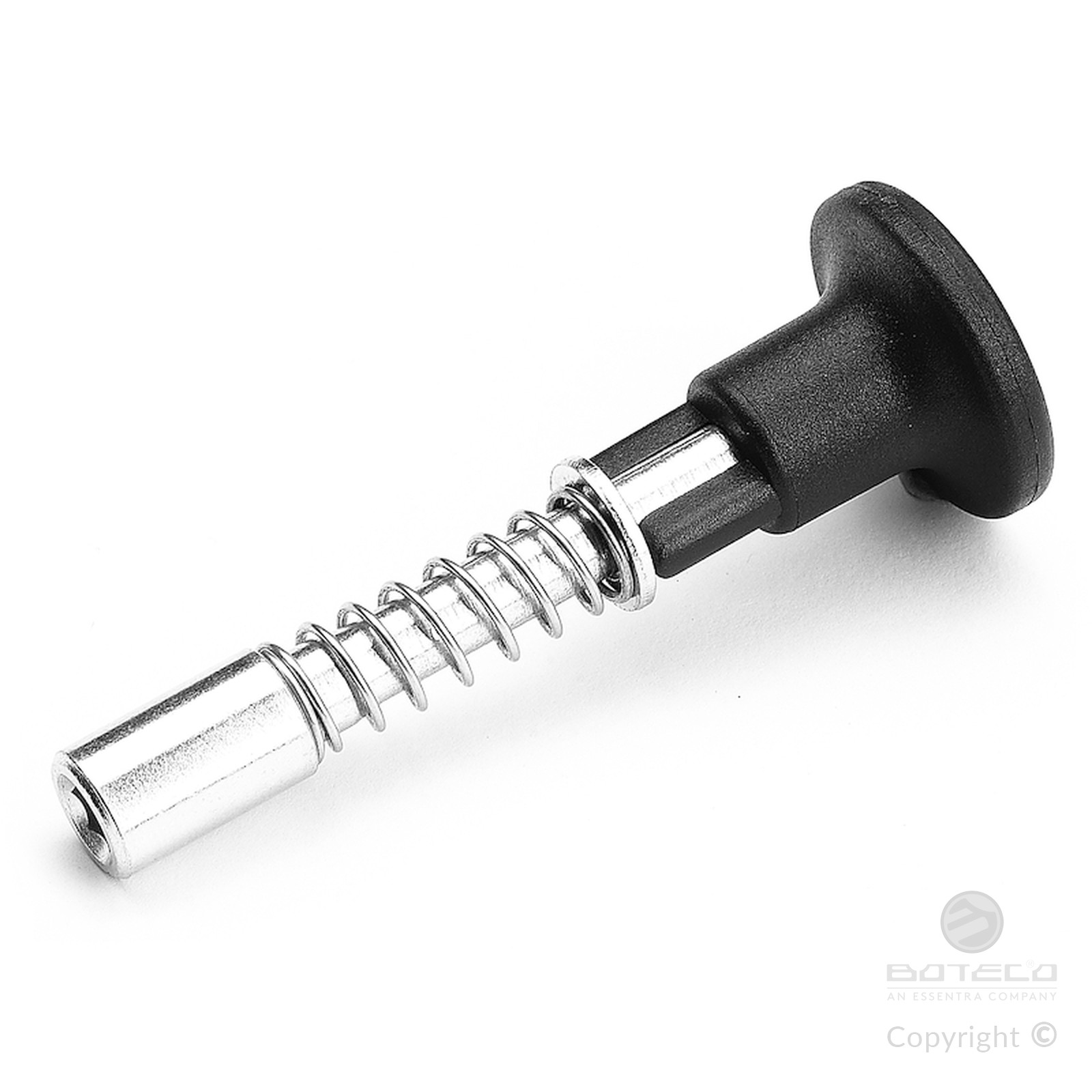

(8) Pistoncino di bloccaggio in acciaio zincato. Con sede chiave esagonale da 5 mm. per fissaggio. Corsa pistoncino 10 mm. Sporgenza utile dal volantino pari a 8mm.
Inserti:
Boccola con foro liscio passante in acciaio zincato, con tolleranza H10.
(Comprensiva di chiavetta da 6 mm).
(4) Vite di fissaggio per manico in acciaio brunito con testa a bottone con brugola ISO 7838.
(9) Boccola esagonale con foro filettato passante in acciaio brunito.
Manico laterale:

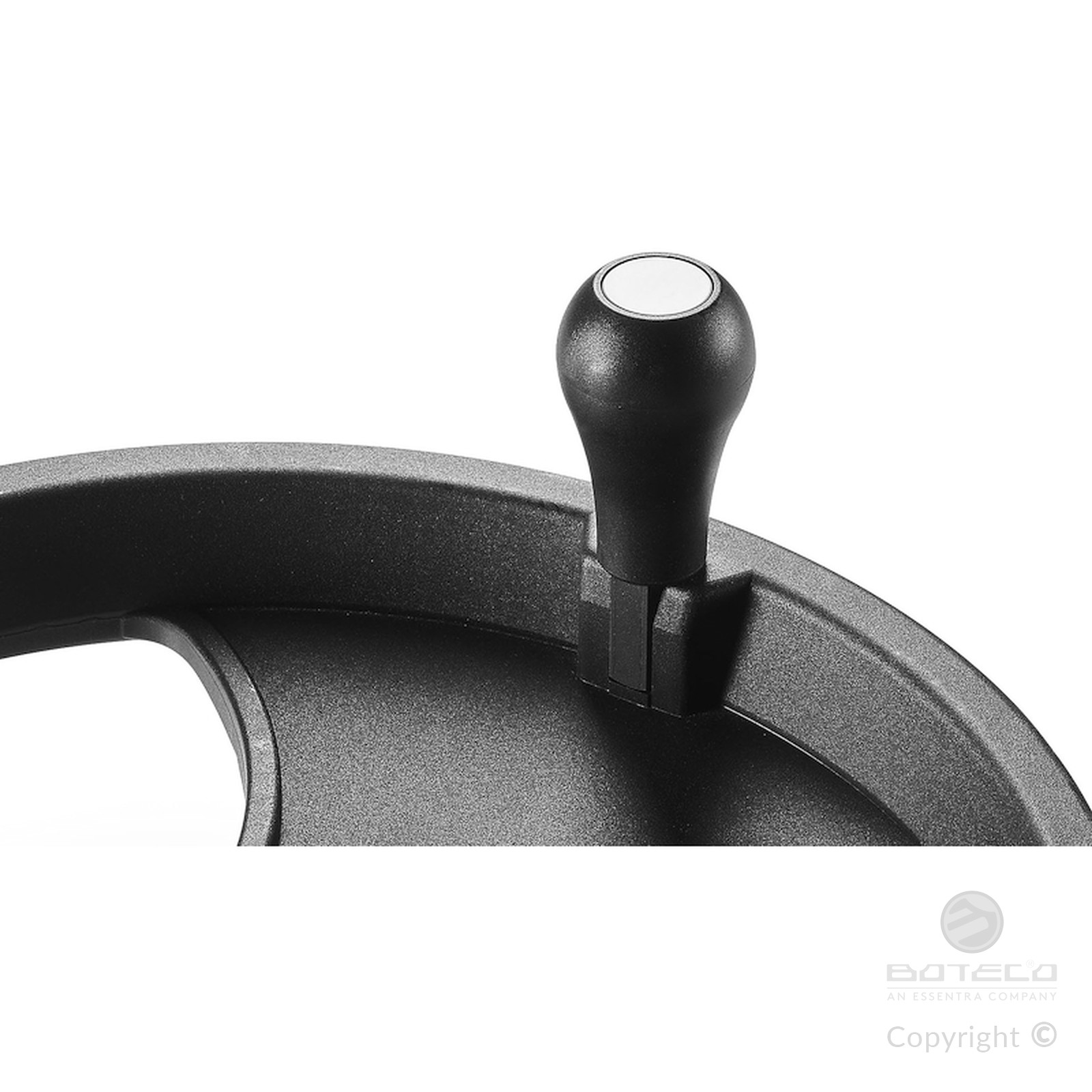

Manico girevole M202 “Euromodel”, nero RAL 9011. Tappo manico in Poliammide grigia (RAL 7035 cod. 13).
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori come da tabella colori.

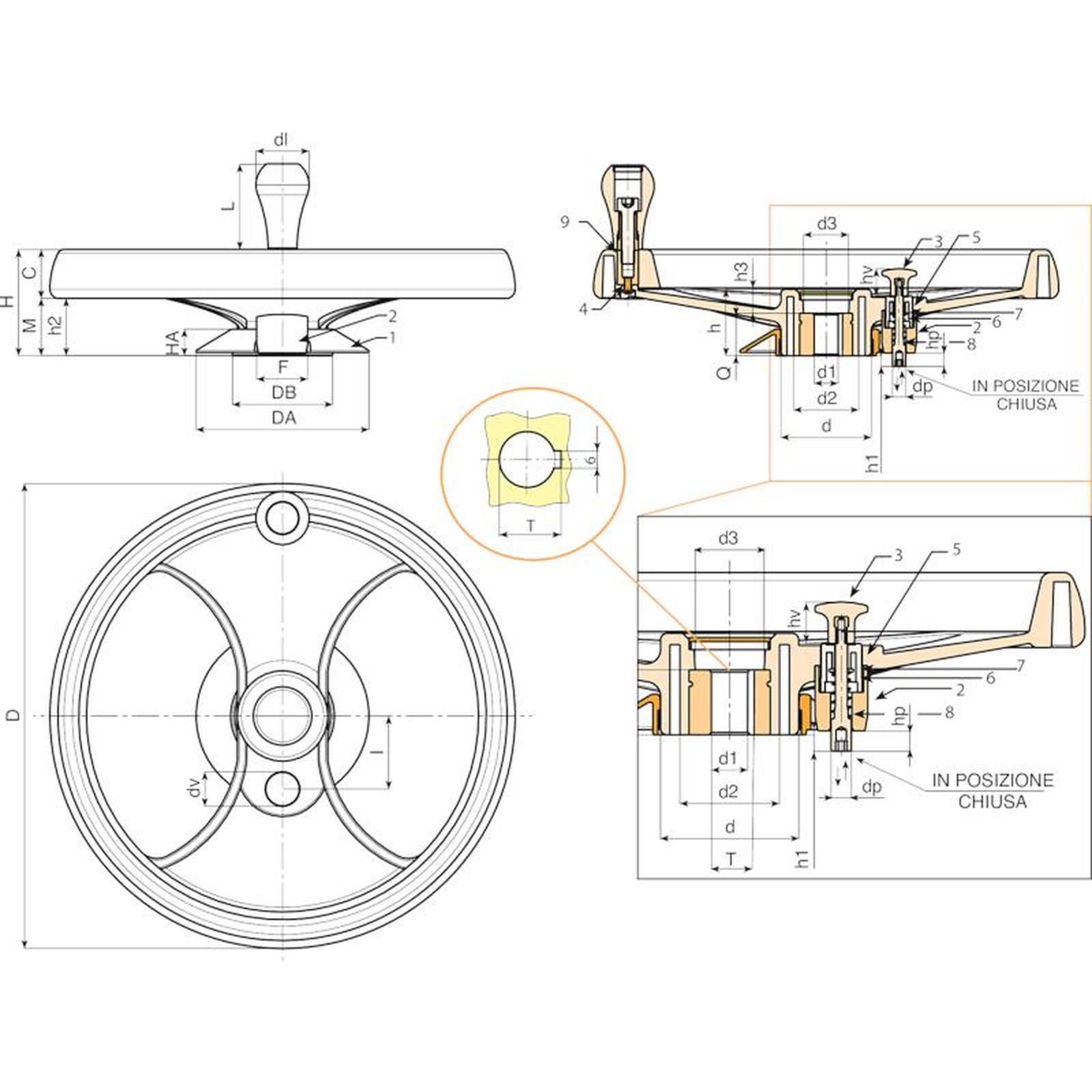

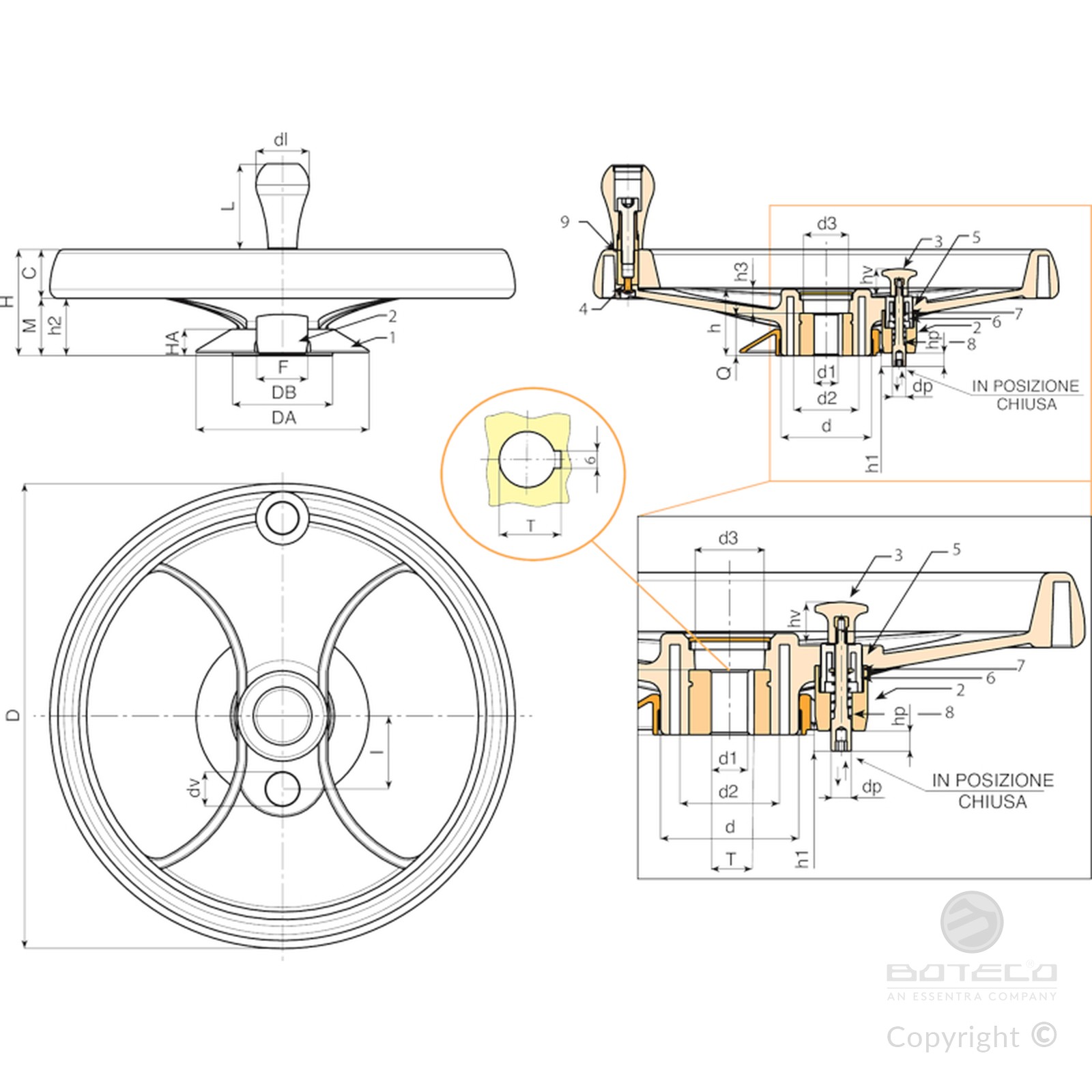

| Codice | Art. | D | H | Ht | h | d | M | C | h2 | h3 | d2 | d3 | Dm | d1 H10 | T | Q | I | dv | hv | h1 | dp | hp | DA | HA | DB | F | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D602350.0004 | D602350.TD2001H | 346 | 80 | 86 | 49.5 | 67.5 | 24 | 56 | 43.5 | 17.5 | 49 | 35 | 28 | 20 | 22,8 | 32 | 55 | 20 | 21 | 8 | 10 | 10 | 131 | 20 | 76 | 38 | 1800 |
