VOLANTINO DI MANOVRA A DUE RAZZE CON MANICO GIREVOLE M145

04

D209


Volantini a razze

    Materiali:

    Poliammide rinforzata e stabilizzata.

    Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Tappo centrale:

    Poliammide grigia (RAL 7035 cod. 13).

    Colori alternativi tappo:

    Arancio (RAL 2004 cod. 02).

    Blu (RAL 5015 cod. 07).

    Giallo (RAL 1021 cod. 10).

    Rosso (RAL 3000 cod. 16).

    Verde (RAL 6024 cod. 17).

    Nero (RAL 9011 cod. 01).

    Inserto principale:

    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Inserto laterale:

    Boccola con foro filettato passante in ottone.

    Manico laterale:

    Manico girevole art. M145.

    Mozzo:

    Mozzo Pieno.

    (*) Mozzo scaricato.

    Fissaggio:

    Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

    Richieste speciali:

    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.

    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

    Su richiesta e per quantità colori del volantino a razze, manico e tappo (gamma ridotta) come da tabella colori.

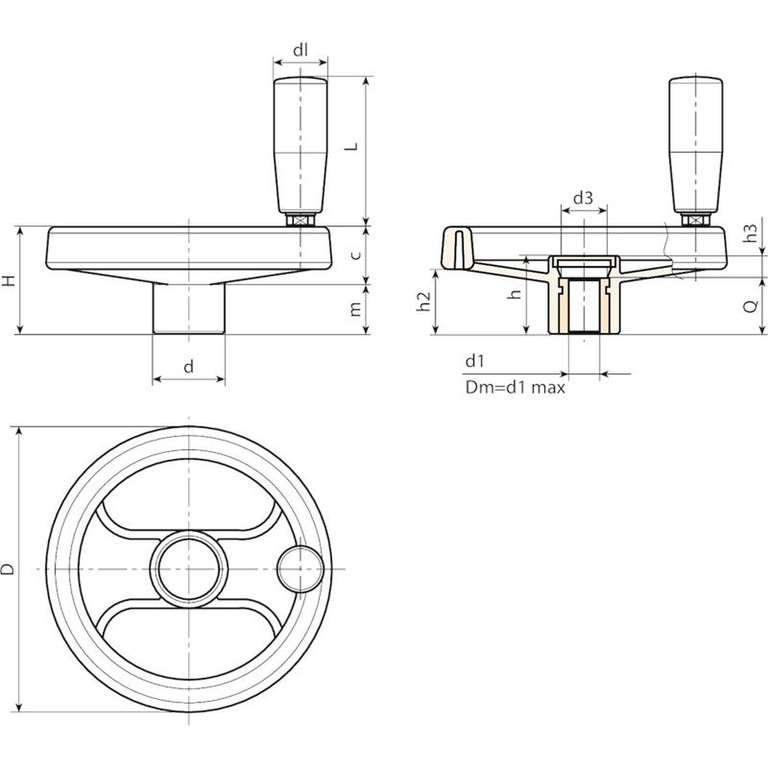

    Scheda tecnica
    Codice Art. D H h d m c h2 h3 d3 dl L Dm d1 H10 Q Peso (g)
    D209080.0001 D209080.TP0501P 80 34 26 24,5 15,5 18,5 20 6 16,5 20 55,5 12 5 20 126
    D209100.0004 D209100.TP0501P 100 43 33 28,5 20,5 22,5 26,5 9 16,5 20 55,5 16 5 24 180
    D209130.0001 D209130.TD0501P 129 50 35,5 32 20 30 30 11,5 25,5 23,5 67,5 18 5 24 295
    D209160.0002 D209160.TD0801P 160 57,5 41 40 20 37,5 34 9 26 25 77 22 8 32 460
    D209200.0001 D209200.TD0801P 198 60,5 38,5 51 16,5 44 31,5 7,5 27 25 77 22 8 32 700
    D209250.0001 D209250.TD0801P 252 70 48 56 23 47 38,5 12 31,5 26 85,5 28 8 36 1100
    D209350.0001 D209350.TD0801P 349 78 49 67 21 57 42 17 34 28 96 30 (*) 8 32 1650
    Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
    Dm = Diametro massimo ottenibile di ripresa. (allargamento).
