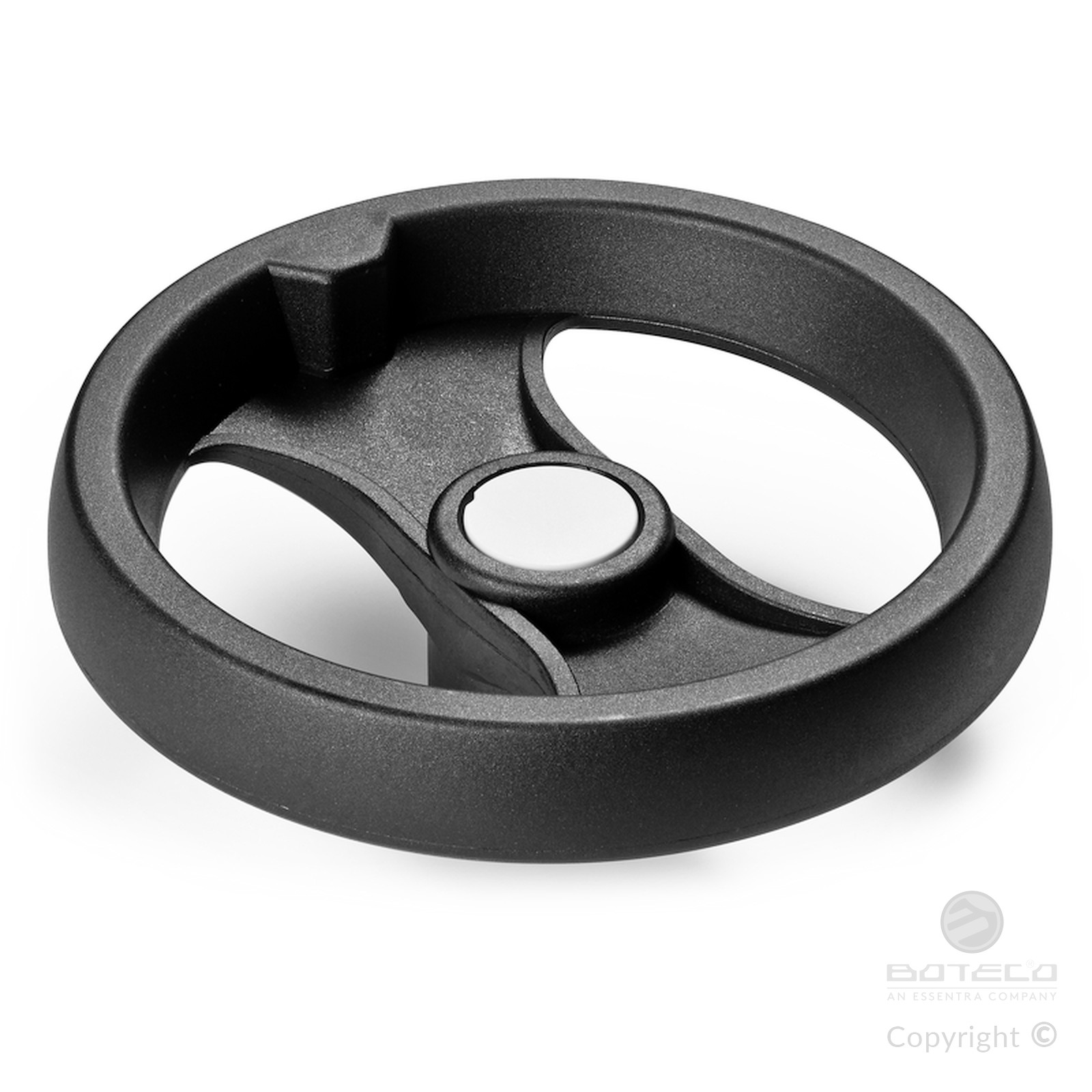

VOLANTINO DI MANOVRA A DUE RAZZE
D205
Volantini a razze
Descrizione
La sua forma con due razze ed una comoda corona impugnabile, ben si adatta per la movimentazione di un asse di un macchinario, la chiusura di una morsa oppure per piccole o grandi regolazioni. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il volantino di manovra a razze D205 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (volantino a razze con manico pieghevole, volantino a razze “EUROMODEL”, volantino a disco pieno, volantino pieno con manico ad incasso, volantino in metallo, ecc.)
Materiali:
Poliammide rinforzata e stabilizzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori alternativi tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Rosso (RAL 3000 cod. 16).
Verde (RAL 6024 cod. 17).
Nero (RAL 9011 cod. 01).
Inserto principale:
Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).
Mozzo:
Mozzo Pieno.
(*) Mozzo scaricato.
Fissaggio:
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.
Richieste speciali:
Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori del volantino a razze (gamma ridotta) come da tabella colori.
Video:

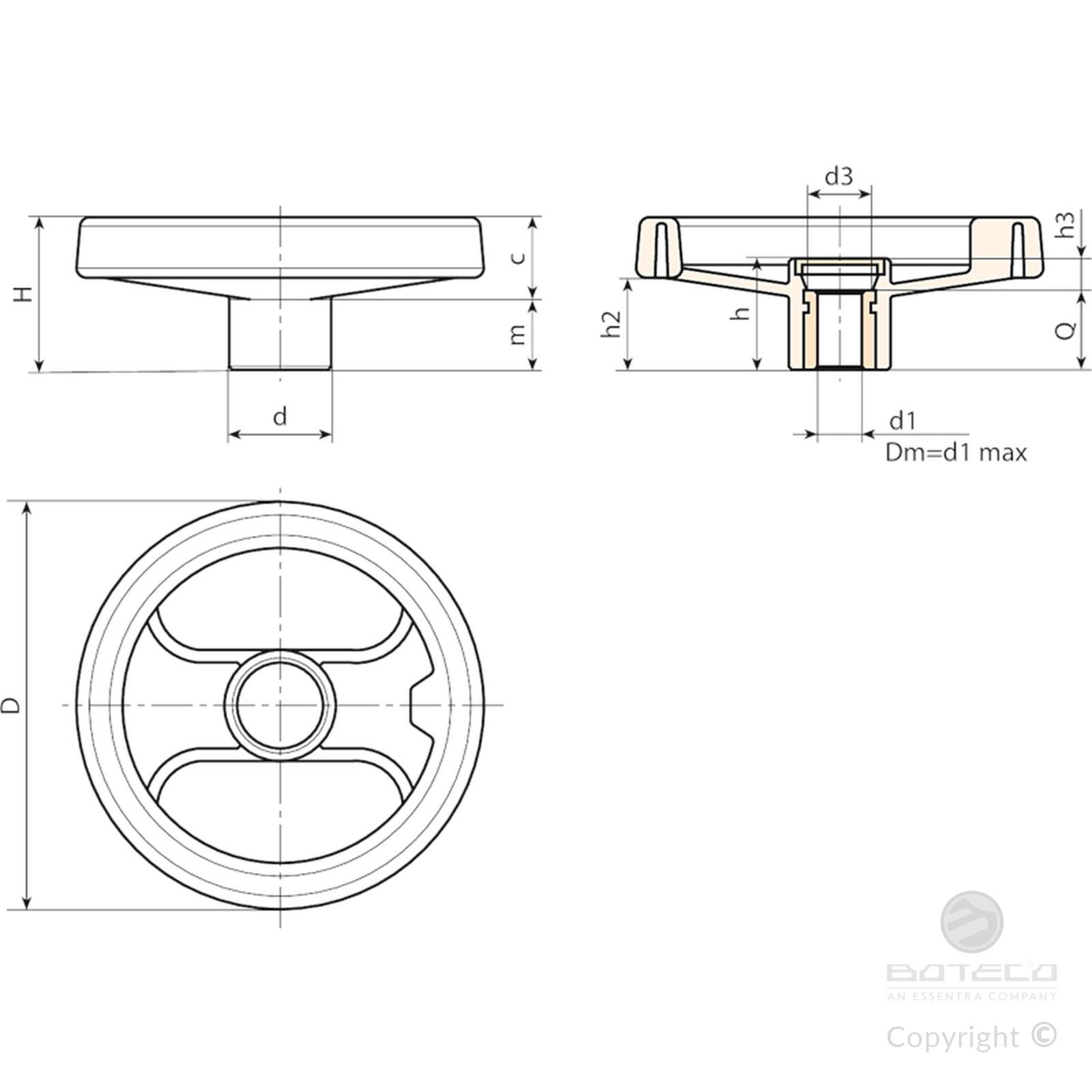

| Codice | Art. | D | H | h | d | m | c | h2 | h3 | d3 | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D205080.0014 | D205080.TP0501P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 12 | 5 | 20 | 94 |
| D205100.0020 | D205100.TP0501P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 16 | 5 | 24 | 152 |
| D205130.0038 | D205130.TP0501P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | 5 | 24 | 230 |
| D205130.0009 | D205130.TD1201P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | 12 | 24 | 205 |
| D205160.0003 | D205160.TD0801P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 8 | 32 | 390 |
| D205160.0013 | D205160.TD1401P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 14 | 32 | 370 |
| D205160.0020 | D205160.TD1601P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 16 | 32 | 360 |
| D205200.0002 | D205200.TD0801P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 8 | 32 | 630 |
| D205200.0004 | D205200.TD1001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 10 | 32 | 620 |
| D205200.0006 | D205200.TD1201P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 12 | 32 | 626 |
| D205200.0021 | D205200.TD2001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 20 | 32 | 615 |
| D205250.0001 | D205250.TD0801P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | 8 | 36 | 990 |
| D205250.0003 | D205250.TD1201P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | 12 | 36 | 970 |
| D205350.0001 | D205350.TD0801P | 349 | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 30 | (*) 8 | 32 | 1490 |
