VOLANTINO DI MANOVRA PIENO CON MANICO GIREVOLE M202

03

C195


Volantini con manico girevole

    Materiali:

    Poliammide rinforzata e stabilizzata.

    Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Tappo centrale:

    Poliammide grigia (RAL 7035 cod. 13).

    Colori alternativi tappo:

    Arancio (RAL 2004 cod. 02).

    Blu (RAL 5015 cod. 07).

    Giallo (RAL 1021 cod. 10).

    Rosso (RAL 3000 cod. 16).

    Verde (RAL 6024 cod. 17).

    Nero ( RAL 9011 cod. 01).

    Inserto Principale:

    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Inserto laterale:

    Boccola con foro filettato passante in ottone.

    Manico laterale:

    Manico girevole art. M202.

    Fissaggio:

    Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

    Richieste speciali:

    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.

    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

    Su richiesta e per quantità colori del volantino, manico e tappo (attenzione gamma ridotta) come da tabella colori.

    Scheda tecnica

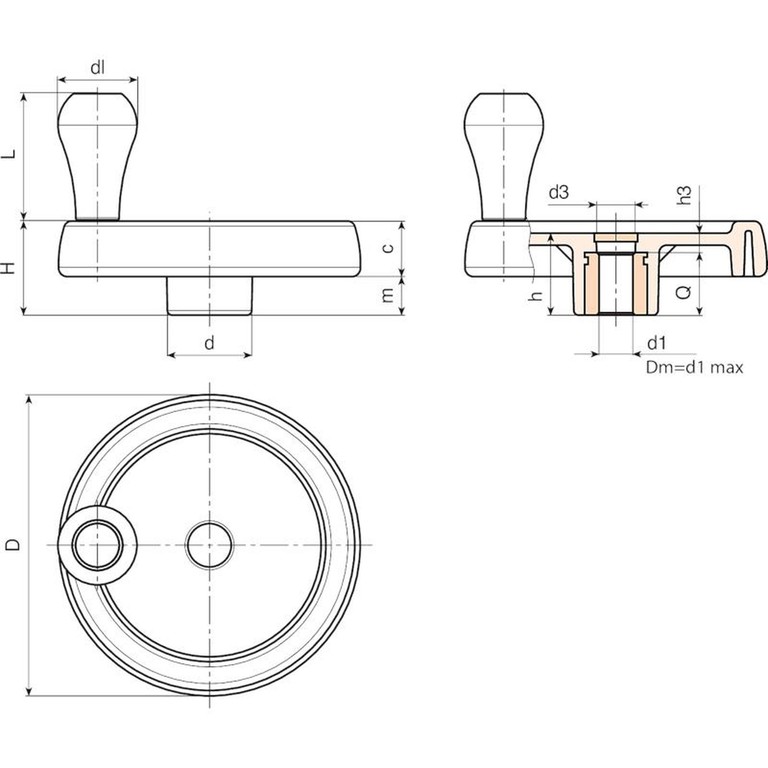

    Codice Art. D H h d m c d3 h3 dl L Dm d1 H10 Q Peso (g)
    C195150.0001 C195150.TD0801P 150 54 44 38 25 29 26 12 40 64 22 8 32 610
    C195175.0001 C195175.TD0801P 173 57 47 40 25.5 31.5 26 15 40 64 22 8 32 750
    C195200.0001 C195200.TD0801P 204 61 49.5 45 26 35 27 13 40 64 28 8 36 960
    C195250.0001 C195250.TD0801P 251 66,5 56,5 60 27,5 39 36 20,5 40 64 28 8 36 1490
    Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
    Dm = Diametro massimo ottenibile di ripresa. (allargamento).
