BASE PER VOLANTINO DI MANOVRA PIENO CON SEDE INDICATORE E PREDISPOSIZIONE PER MANICO

11

KBASE

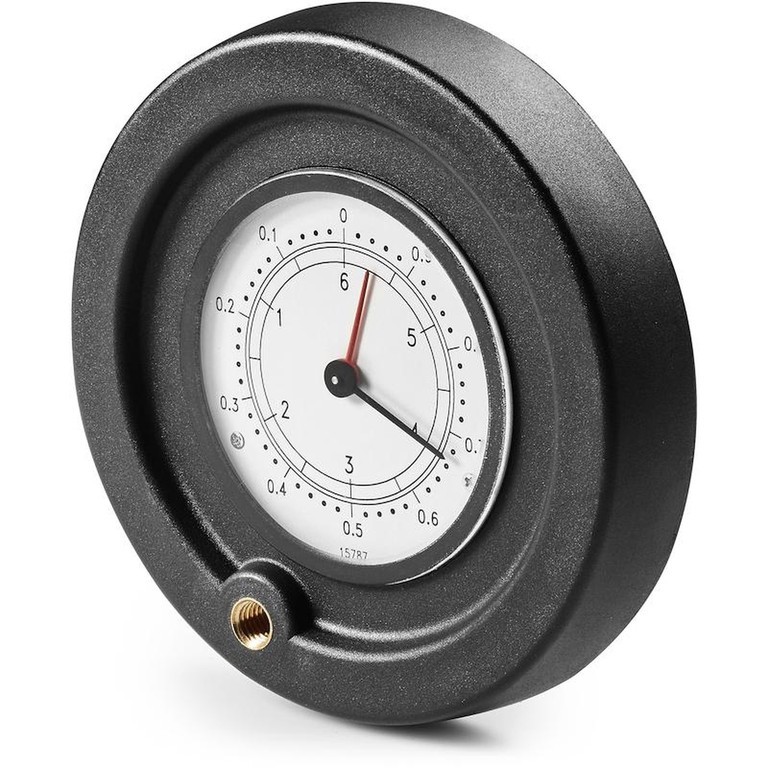

Volantini di manovra con sede per indicatore gravitazionale

    Materiali:

    Poliammide rinforzata e stabilizzata.

    Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Inserto:

    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Inserto laterale:

    Boccola in ottone con foro filettato passante.

    Indicatore Montabile:

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagine relative agli articoli K650 e K660.

    (*) Con l’adattatore KS08050.T01 è possibile montare l’indicatore K650050.

    Fissaggio:

    Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

    Richieste Speciali:

    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.

    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

    Indicatore da ordinare a parte.

    Su richiesta e per quantità la sede indicatore può essere variata.

    Corrispondenze Diametri/Indicatori:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

    Scheda tecnica

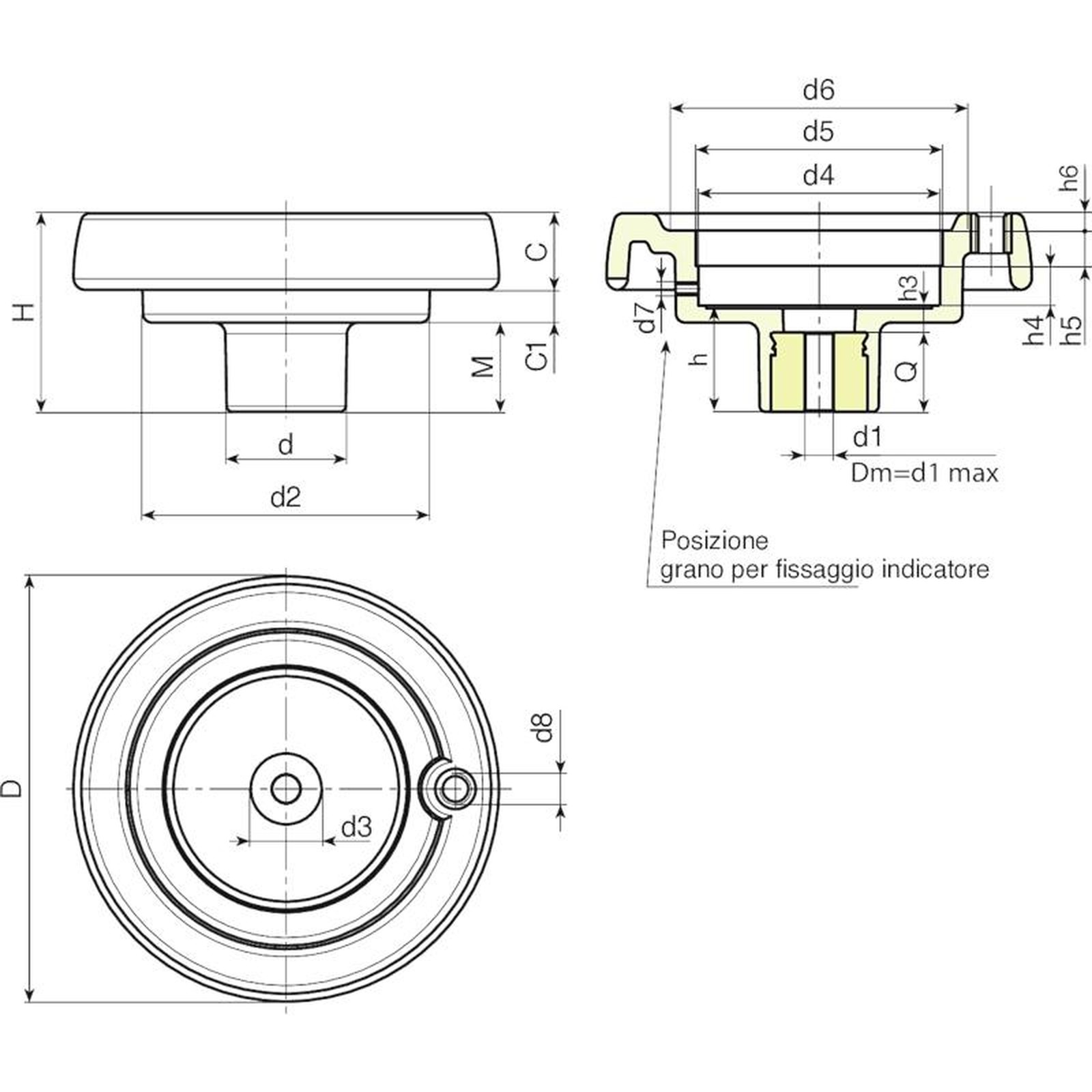

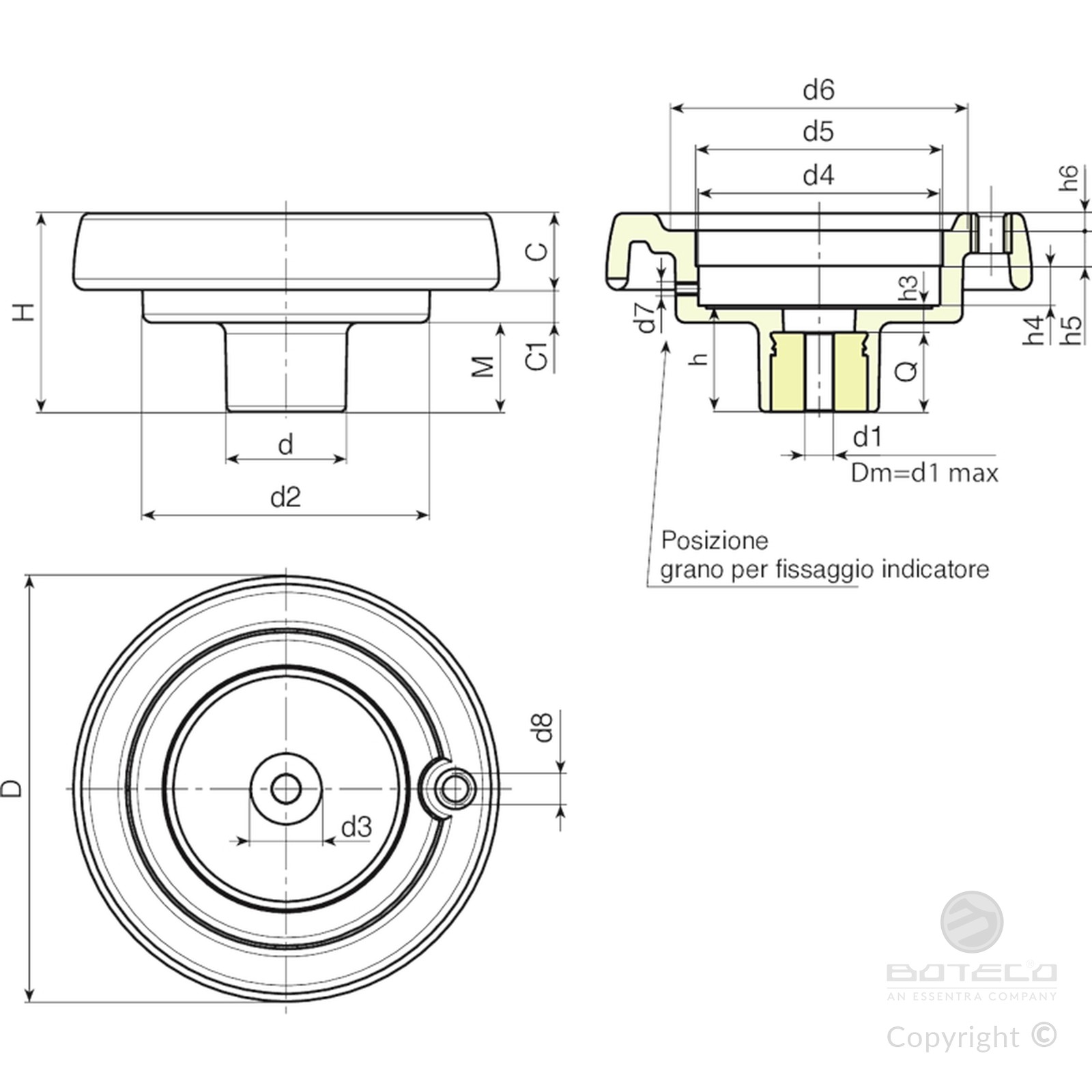

    Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q Peso (g)
    K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
    K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
    K130.T080P6.801P K130.T080P6.801P 130 65,5 42 98 28,5 23,5 13,5 29 85,2 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
    K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,2 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
    K175.T080P6.801P K175.T080P6.801P 174 73 41 114 30 31,5 11,5 26 85,2 80* 126 M6 M10 39 11 13,5 12,5 8 20 6,8 28 650
    K200.T080P6.801P K200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 M10 35 12 13,6 12,5 10 22 6,8 23 810
    Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
    Dm = Diametro massimo ottenibile di ripresa. (allargamento).
