MANICOTTO ZIGRINATO PREDISPOSTO PER INDICATORE K650-50

11

K960


Pomelli con sede per indicatore gravitazionale

Materiali:

Poliammide rinforzata.Resistente ad olii e grassi.

Superficie:

Satinata.

Colore:

Nero (RAL 9011).

Indicatore Montabile:

Indicatore gravitazionale modello K650050. L’indicatore può essere usato solo in posizione verticale (asse macchina orrizontale). L’indicatore è da acquistare separatamente. Per maggiori informazioni vedere l'articolo K650.

Inserto:

Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

Fissaggio:

Il pomolo si fissa all’albero mediante l’utilizzo del foro filettato (d4) radiale presente. ( grano non incluso).

Fissaggio Indicatore:

Fissare l’indicatore mediante grano filettato M4 (non in dotazione) da inserire nel foro d6.

Richieste Speciali:

Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.

Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.

Su richiesta e possibile fornire il manicotto con flangia grigia. Il prodotto assumerà il codice: K96178.TD080116.

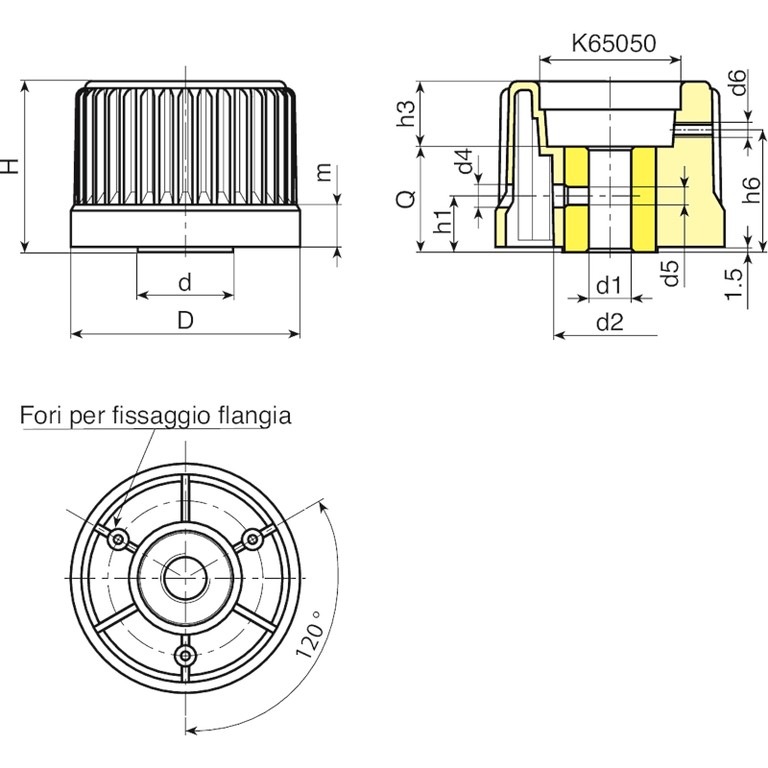

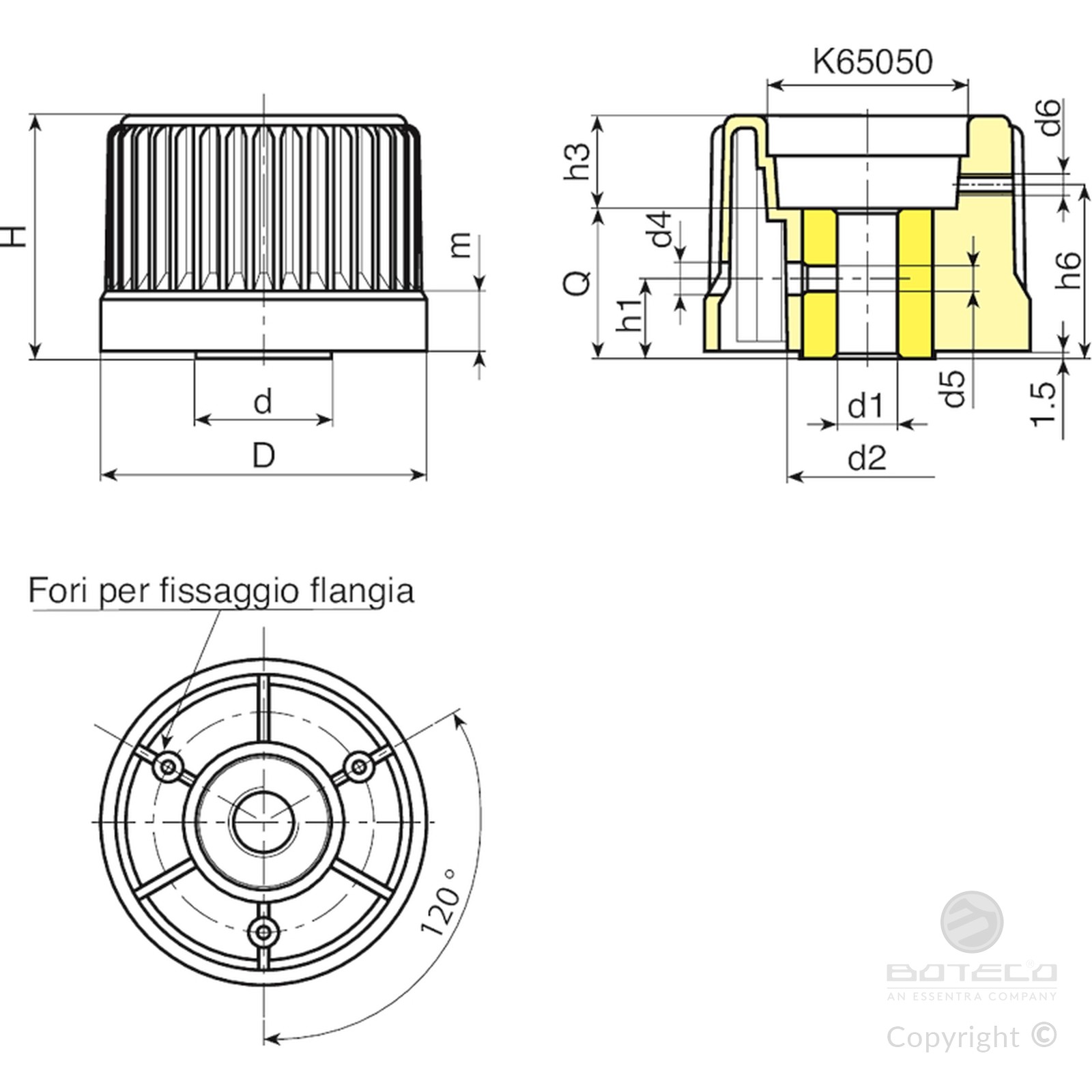

Scheda tecnica
Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1 H10 Q Peso (g)
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230
Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
Dm = Diametro massimo ottenibile di ripresa. (allargamento).
