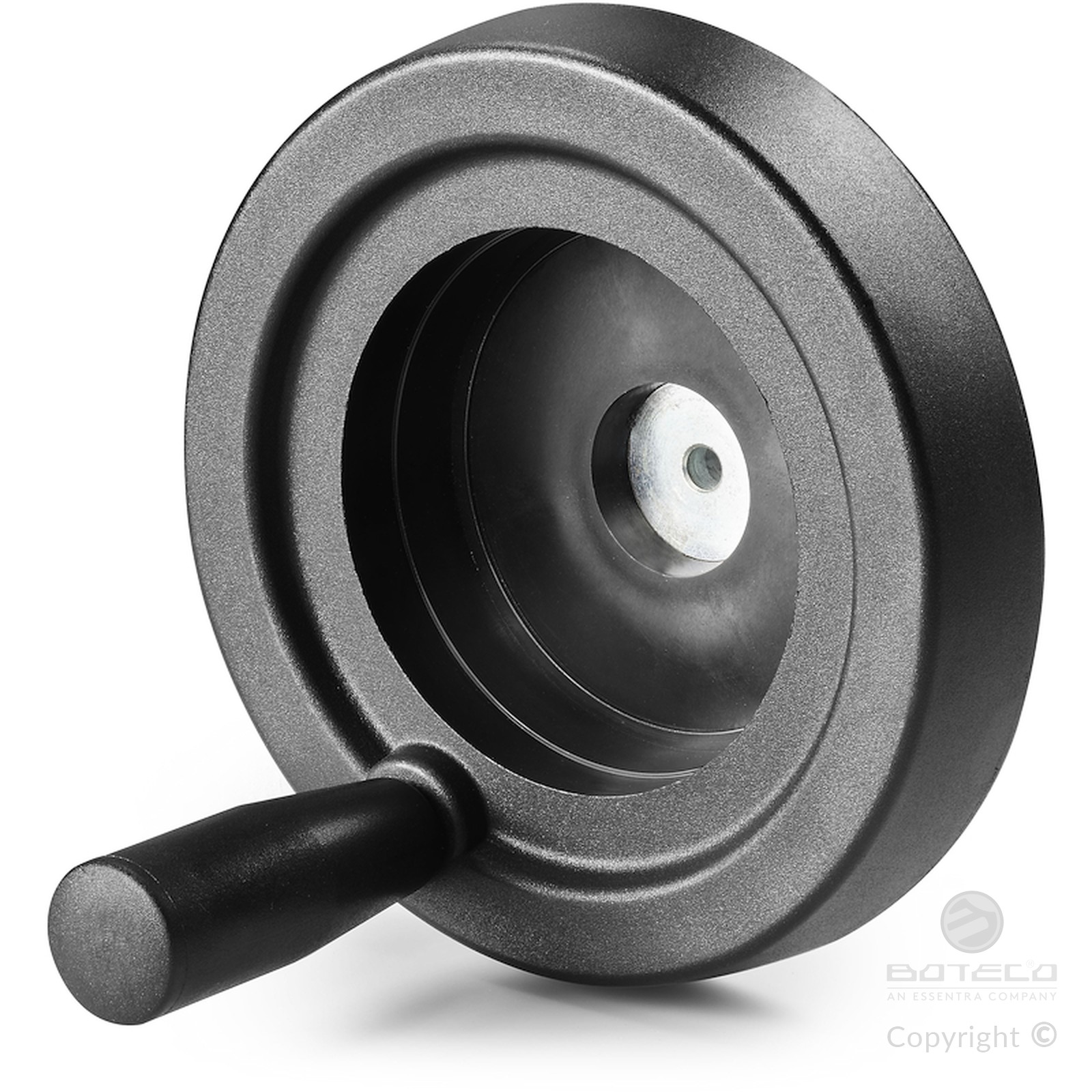

VOLANTINO DI MANOVRA PIENO CON SEDE INDICATORE E MANICO GIREVOLE M129

11

K906


Volantini di manovra con sede per indicatore gravitazionale

    Materiali:

    Poliammide rinforzata e stabilizzata.

    Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Inserto:

    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Inserto laterale:

    Boccola in ottone con foro filettato passante.

    Manico laterale:

    Manico girevole Art. M129.

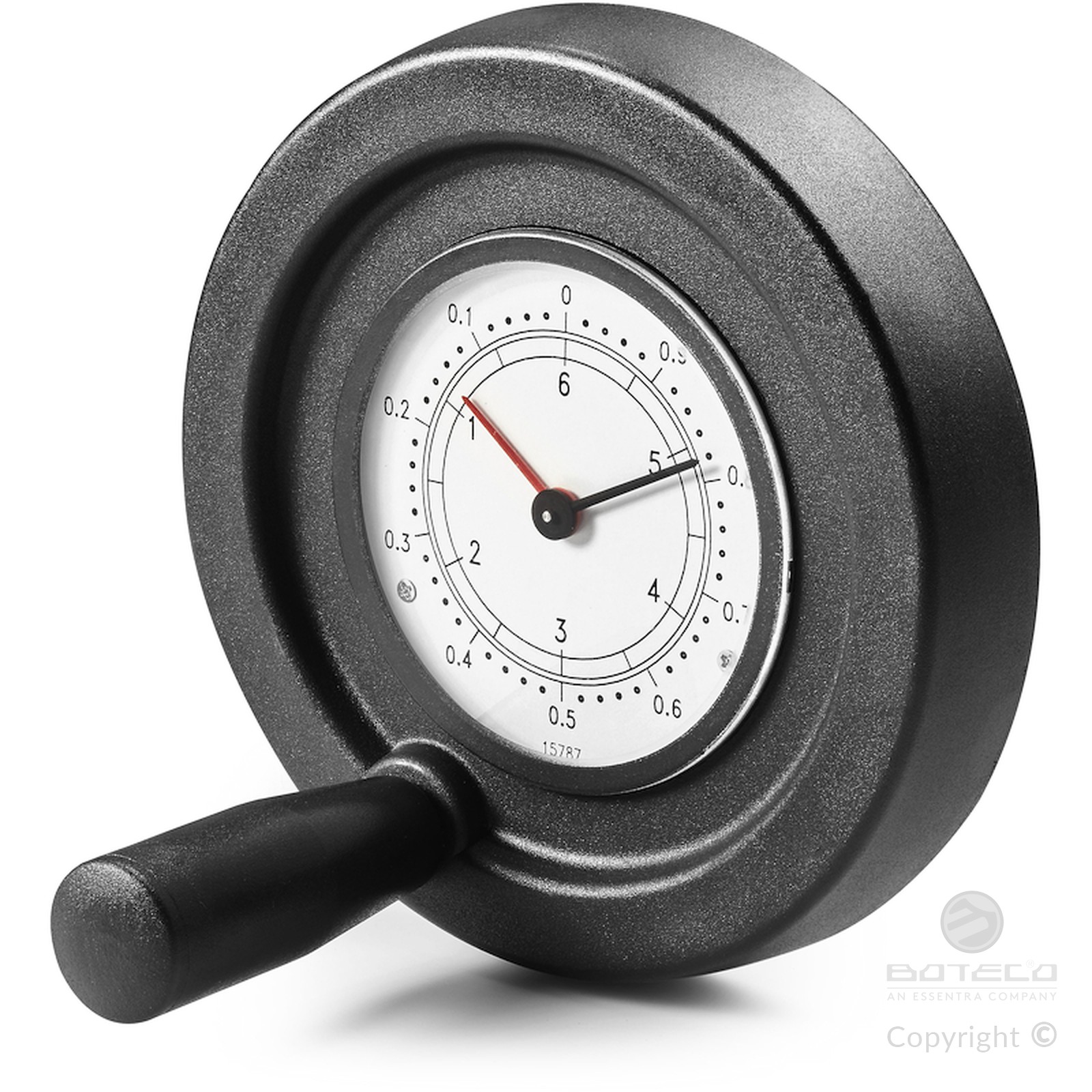

    Indicatore Montabile:

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagine relative agli articoli K650 e K660.

    (*) Con l’adattatore KS08050.T01 è possibile montare l’indicatore K650050.

    Fissaggio:

    Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare le note tecniche allegate al catalogo.

    Richieste Speciali:

    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.

    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

    Indicatore da ordinare a parte.

    Su richiesta e per quantità la sede indicatore può essere variata.

    Corrispondenze Diametri/Indicatori:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

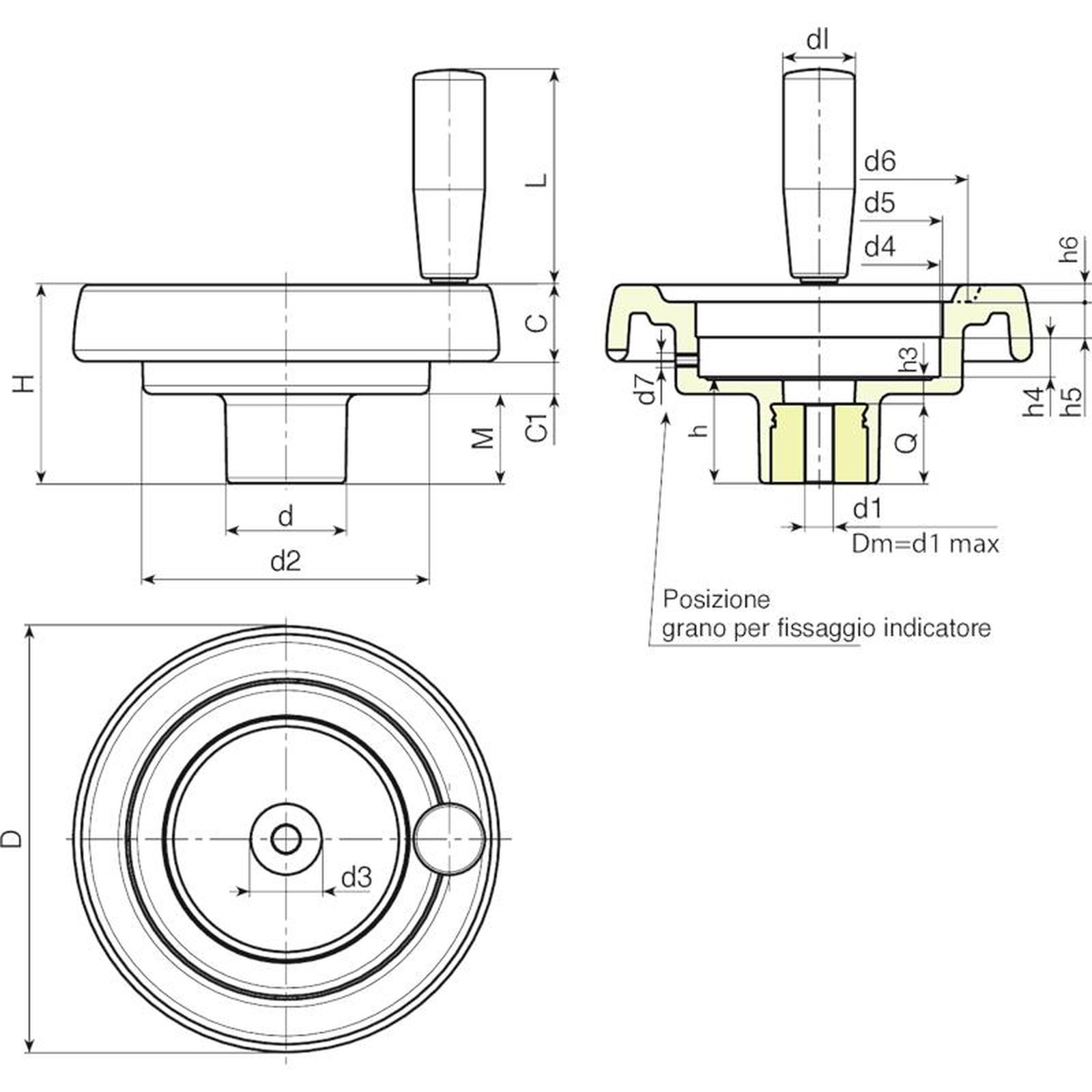

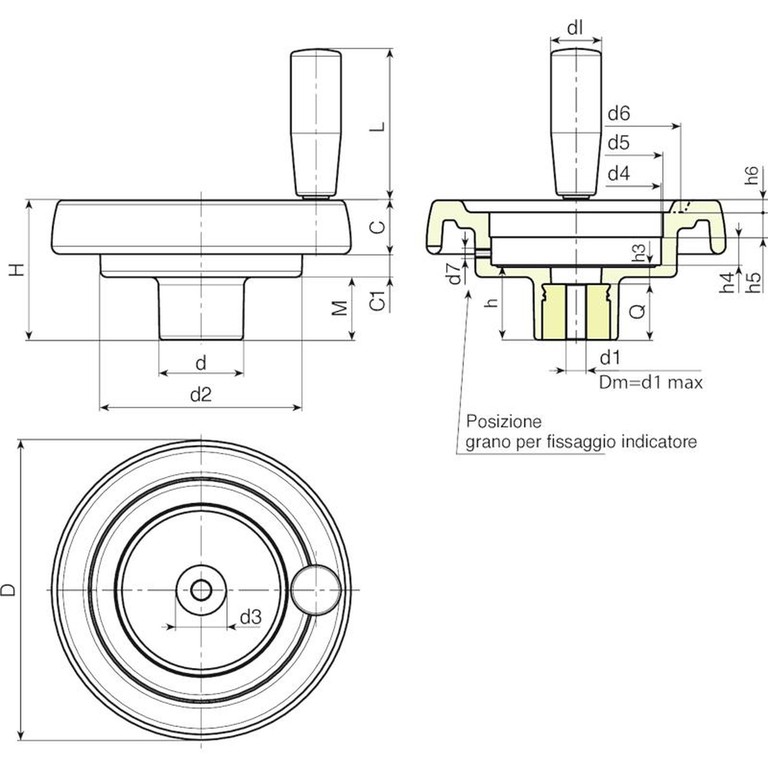

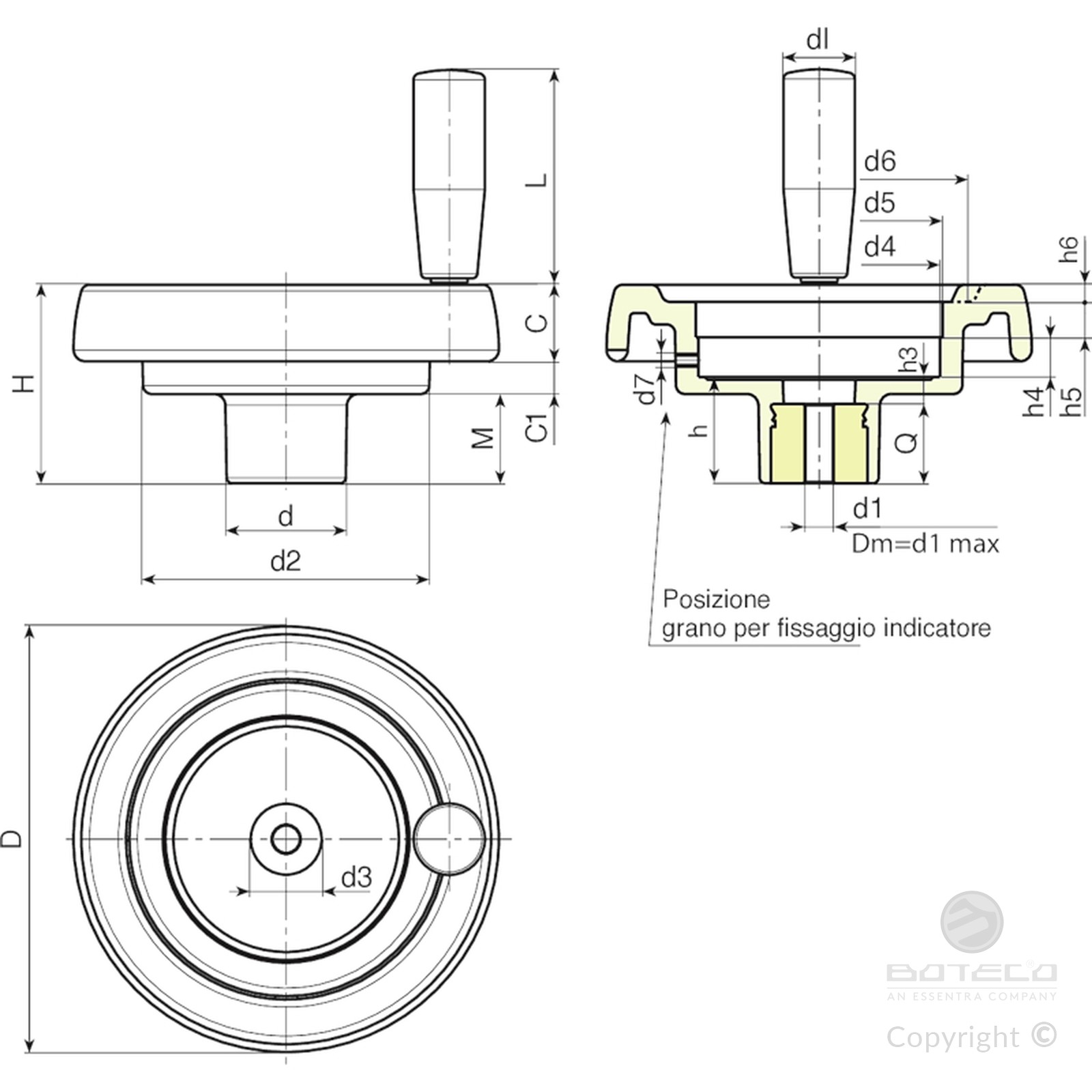

    Scheda tecnica
    Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Peso (g)
    K906087.0002 K906087.T050P6.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 52 12 5.8 20 197
    K906100.0002 K906100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 52 12 6.8 20 212
    K906130.0001 K906130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85,2 80* 90 M6 34 10 13.5 12.5 5 23 62 20 6.8 24 410
    K906150.0004 K906150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 25 72 20 6.8 28 522
    K906175.0001 K906175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 25 81 20 6.8 28 750
    K906200.0001 K906200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 25 81 22 6.8 23 910
    Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
    Dm = Diametro massimo ottenibile di ripresa. (allargamento).
