K405
VOLANTINO A RAZZE CON SEDE INDICATORE

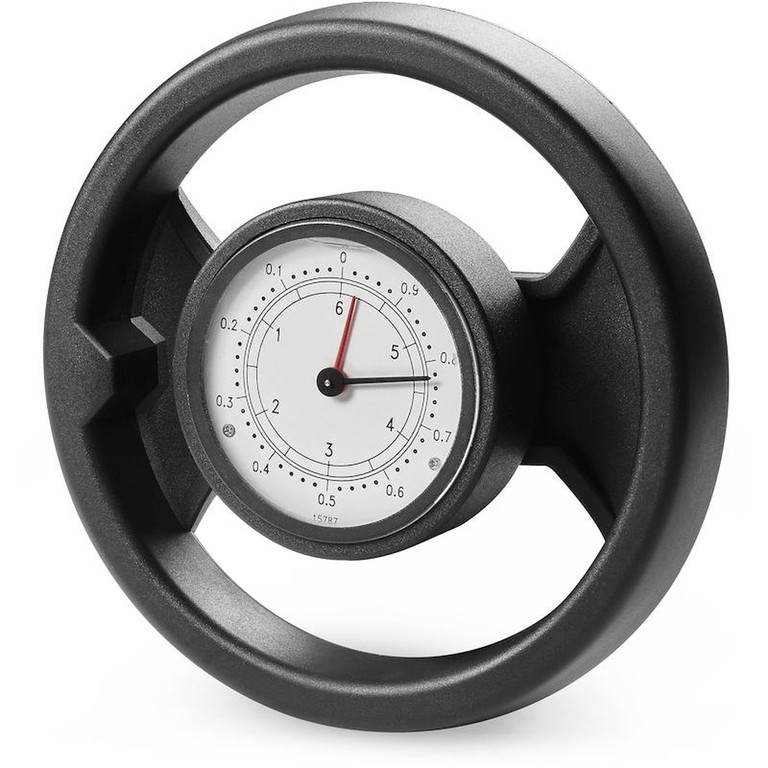

Volantini di manovra con sede per indicatore gravitazionale
Materiali:
Poliammide rinforzata e stabilizzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Inserto:
Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).
Mozzo:
Mozzo pieno.
(*) Mozzo scaricato.
Indicatore Montabile:
Indicatore gravitazionale con diametro 50mm. e 80mm. (modelli K650-K660). L’indicatore può essere usato solo in posizione verticale (asse macchina orrizontale). L’indicatore è da acquistare separatamente. Per maggiori informazioni vedere l'articolo K650.
Fissaggio Indicatore:
Fissare l’indicatore mediante grano filettato M05 da inserire nel foro d4, (grano in dotazione con adattatore).
Fissaggio Volantino:
Il volantino si fissa all’albero mediante grano di spinta (non in dotazione) da posizionare sul foro filettato d2.
Richieste Speciali:
Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita.
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta i volantini possono essere forniti completi di indicatore. (non montato per trasporto).
Corrispondenze Diametri/Indicatori:
d5=52,4 --> K650050
d5=87,4 --> K650080 o K660080

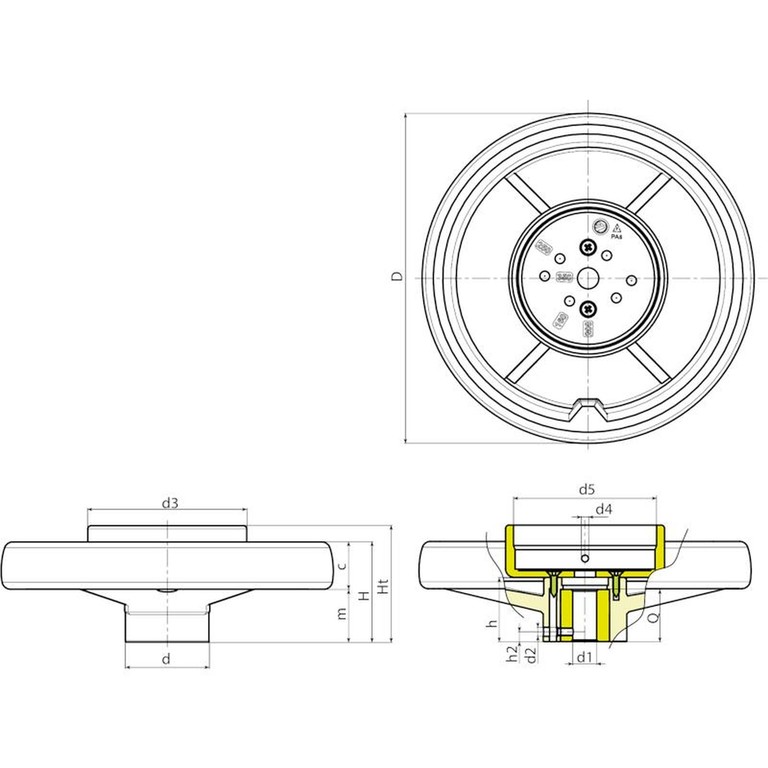

| Codice | art. | D | d | m | c | H | Ht | h | h2 | d2 | d3 | d4 | d5 ±0,5 | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K405130.0001 | K405130.T050D0801 | 129 | 32 | 32 | 18 | 50 | 65.5 | 36 | 8 | M5 | 62 | M5 | 52,7 | 18 | 8 | 24 | 314 |
| K405160.0002 | K405160.T050D0801 | 159 | 40 | 34 | 23 | 57 | 69 | 40.5 | 8 | M5 | 62 | M5 | 52,7 | 22 | 8 | 32 | 464 |
| K405160.0003 | K405160.T080D0801 | 159 | 40 | 34 | 23 | 57 | 72 | 40.5 | 8 | M5 | 97 | M5 | 87,6 | 22 | 8 | 32 | 485 |
| K405200.0005 | K405200.T080D0801 | 198 | 51 | 33 | 28.5 | 61.5 | 71 | 39.5 | 8 | M5 | 97 | M5 | 87,6 | 22 | 8 (*) | 32 | 725 |
| K405250.0001 | K405250.T080D0801 | 252 | 55.5 | 38.5 | 31.5 | 70 | 79 | 47 | 8 | M5 | 97 | M5 | 87,6 | 28 | 8 (*) | 36 | 1015 |
| K405350.0001 | K405350.T080D0801 | 346 | 67.5 | 43.5 | 36.5 | 80 | 81.5 | 49.5 | 8 | M5 | 97 | M5 | 87,6 | 30 | 8 (*) | 32 | 1625 |
