GINOCCHIERA VERTICALE IN ACCIAIO CON BASE E MANICO IN GOMMA
10
J276
Chiusure a ginocchiera con leva e manico

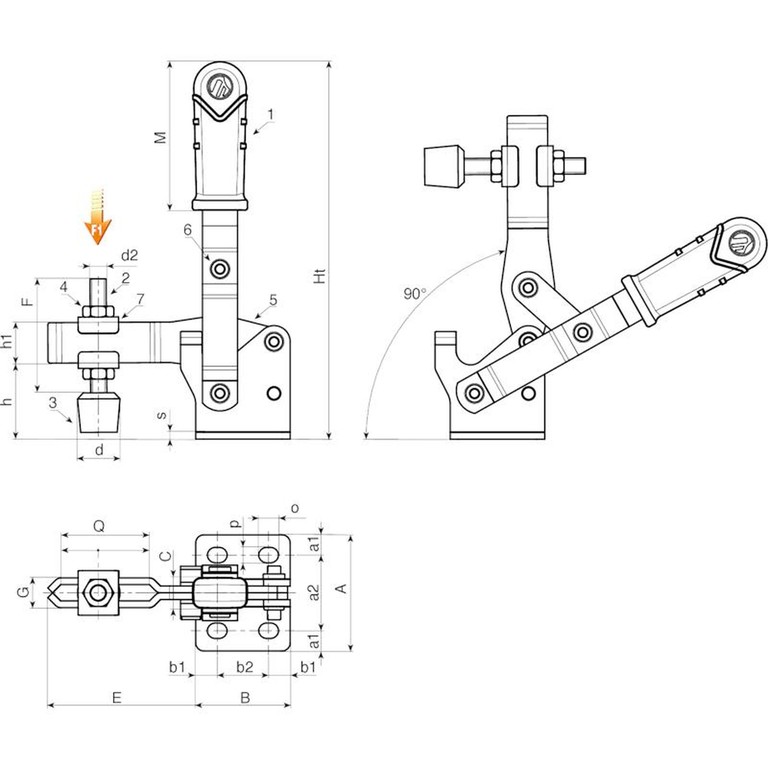

Materiali:
(1) Manico in gomma termoplastica TPV. Durezza shore 75.
(2) Prigioniero filettato in acciaio automatico.
(3) Puntale di pressione in gomma cloroprenica. Durezza shore 75.
(4) Dado di fissaggio in acciaio, (DIN 934).
(5) Base e leveraggi tranciati e piegati in lamiera, (DD13).
(6) Perni di rotazione e rivetti di fissaggio in acciaio inox, (Aisi 303).
(7) Rondelle piegate in lamiera, (DD13).
Superficie:
Liscia.
Colore:
(1) Rosso Ral 3000.
(3) Nero Ral 9011.
(2-4-5-7) Zincatura blue standard.
Richieste Speciali:
Nessuna.
| Codice | art. | F1 (Kg) | A | B | C | E | F | G | Ht | Q | M | d | d2 | o | p | a1 | a2 | b1 | b2 | h | h1 | s | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J276009.0001 | J276009.FZ16 | 90 | 40 | 25 | 12 | 42 | 32 | 12,5 | 101 | 20 | 40 | 15 | M6 | 5,5 | 5,5 | 6,6 | 26,8 | 6,15 | 12,7 | 23 | 10 | 3 | 168 |
| J276012.0001 | J276012.FZ16 | 120 | 43 | 35 | 12 | 50 | 44 | 11 | 140 | 32 | 55 | 15 | M6 | 5,5 | 5,5 | 7 | 29 | 8 | 19 | 28 | 15 | 2,5 | 247 |
| J276020.0001 | J276020.FZ16 | 200 | 45,5 | 43 | 12 | 64 | 54 | 14,5 | 165 | 35 | 65 | 20 | M8 | 9 | 6,5 | 6,5 | 32 | 10,5 | 22 | 34 | 17,5 | 3 | 400 |
| J276030.0001 | J276030.FZ16 | 300 | 64,5 | 56,5 | 14,5 | 84 | 75 | 18 | 205 | 55 | 75 | 25 | M10 | 10,5 | 8,5 | 9,3 | 46 | 13,8 | 29 | 43 | 20,5 | 3,5 | 790 |
