CHIUSURA A GANCIO A LEVA PESANTE
J265
Chiusure a gancio con leva e manico
Materiali:
(1) Manico sottile in plastica. Resistente ad oli e grassi.
(2) Leveraggio e base in fusione di acciaio.
(3) Incontro in fusione di acciaio di acciaio.
(4) Gancio a U con terminali filettati in acciaio temprato.
(5-6) Dadi di fissaggio in acciaio zincato.
(7) Perno di rotazione in acciaio temprato e zincato. Con cuscinetto di guida lubrificato. Fissaggio tramite anelli seeger.
(8) Bussola di ritegno e rotazione in acciaio temprato e zincato. Con cuscinetto di guida lubrificato. Fissaggio tramite anelli seeger.
(9) Rivetti di fissaggio in acciaio inox, (Aisi 303).
Superficie:
(1-4-5-6-7-8-9) Liscia.
(2-3) Satinata per sabbiatura.
Colore:
(1) Rosso.
(2-3-4-5-6-7-8) Zincatura blue standard.
(9) Naturale.
Confezione:
Il codice comprende la chiusura a gancio ed il suo incontro. L'incontro può anche essere ordinato separatamente con i seguenti codici:
J266150.FZ per il gancio J265150.FZ
Richieste Speciali:
Nessuno.

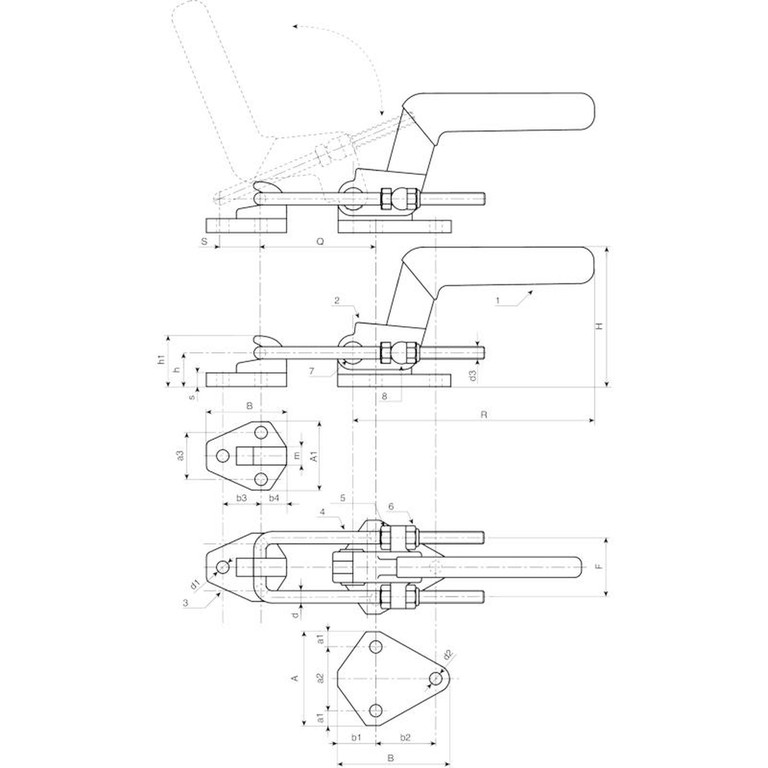

| Codice | Art. | F1 (kN) | R | H | S | Q | F | A | A1 | a1 | a2 | a3 | B | B1 | d | d1 | d2 | d3 | b1 | b2 | b3 | b4 | h | h1 | m | s | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J265150.0001 | J265150.FZ | 15 | 168 | 94 | 50 | 81÷132 | 54 | 82 | 60 | 13 | 56 | 42 | 98.5 | 70 | 9 | 10.5 | 10.5 | M10 | 33.5 | 52.5 | 35 | 23 | 33 | 50 | 15.5 | 11 | 1800 |
