CHIUSURA A GANCIO A LEVA
J260
Chiusure a gancio con leva e manico

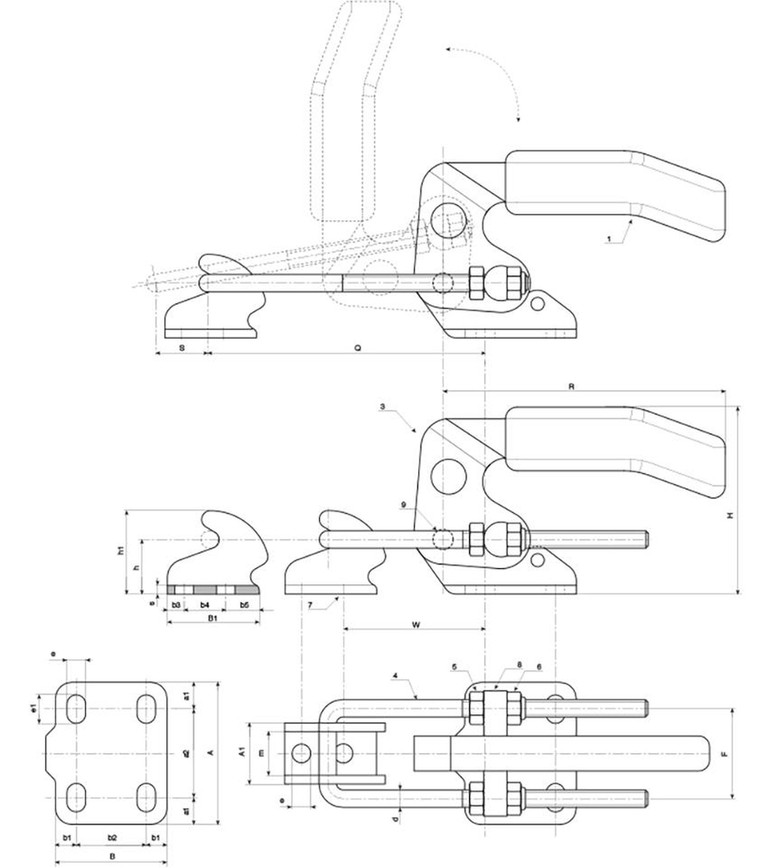

Materiali:
(1) Manico in tecnopolimero. Resistente ad oli e grassi.
(3) Leveraggio tranciato e piegato in acciaio.
(4) Gancio a U con terminali filettati in acciaio temprato.
(5) Dado di di fissaggio in acciaio
(6) Dado di fissaggio autobloccante in acciaio.
(7) Incontro tranciato e piegato, in acciaio temprato.
(8) Bussola di ritegno e rotazione in acciaio temprato ed ingrassato.
(9) Rivetti di fissaggio in acciaio inox, (Aisi 303).
Superficie:
(1) Satinata leggera.
(3-4-5-6-7-8-9) Liscia.
Colore:
(1) Bicolore rosso e nero.
(3-4-5-6-7-8) Zincatura blue standard.
(9) Naturale.
Confezione:
Il codice comprende la chiusura a gancio ed il suo incontro. L'incontro può anche essere ordinato separatamente con i seguenti codici:
J261010.FZ per il gancio J260010.FZ
J261014.FZ per il gancio J260014.FZ
J261025.FZ per il gancio J260025.FZ
J261045.FZ per il gancio J260045.FZ
Richieste Speciali:
Su richiesta e per quantità, il prodotto può essere fornito in acciaio inox.
| Codice | Art. | F1 (kN) | R | H | S | Q | W | d | F | A | A1 | a1 | a2 | B | B1 | b1 | b2 | b3 | b4 | b5 | e | e1 | h | h1 | m | s | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J260010.0001 | J260010.FZ | 1 | 89 | 28 | 16 | 21÷65 | 14÷24 | 3.5 | 18.5 | 27 | 13.5 | 4.5 | 18 | 26 | 20 | 5 | 16 | 5 | 10 | 5 | 4.5 | 4.5 | 12 | 18 | 9 | 2 | 80 |
| J260014.0001 | J260014.FZ | 14 | 83 | 49 | 11 | 48÷86 | 32÷70 | 3.5 | 24 | 38 | 16 | 8 | 22 | 26 | 26 | 6.25 | 13.5 | 7.75 | 10.5 | 7.75 | 5.2 | 7.5 | 12 | 20 | 11 | 2.5 | 150 |
| J260025.0001 | J260025.FZ | 25 | 104 | 70 | 21 | 48,5÷95,5 | 43÷90 | 5 | 31 | 48 | 21 | 10 | 28 | 35 | 32 | 8 | 19 | 6 | 14 | 12 | 6.5 | 10 | 19 | 29 | 15 | 3 | 330 |
| J260045.0001 | J260045.FZ | 45 | 124 | 84 | 28 | 66÷104 | 60÷116 | 7 | 41 | 64 | 28 | 12 | 40 | 51 | 40 | 9.5 | 32 | 8 | 19 | 13 | 8.5 | 13 | 25 | 39 | 20 | 4 | 750 |
