CHIUSURA UNIVERSALE CON CHIAVE CON QUADRO DA 7
10
J144
Serrature 1/4 giro M19

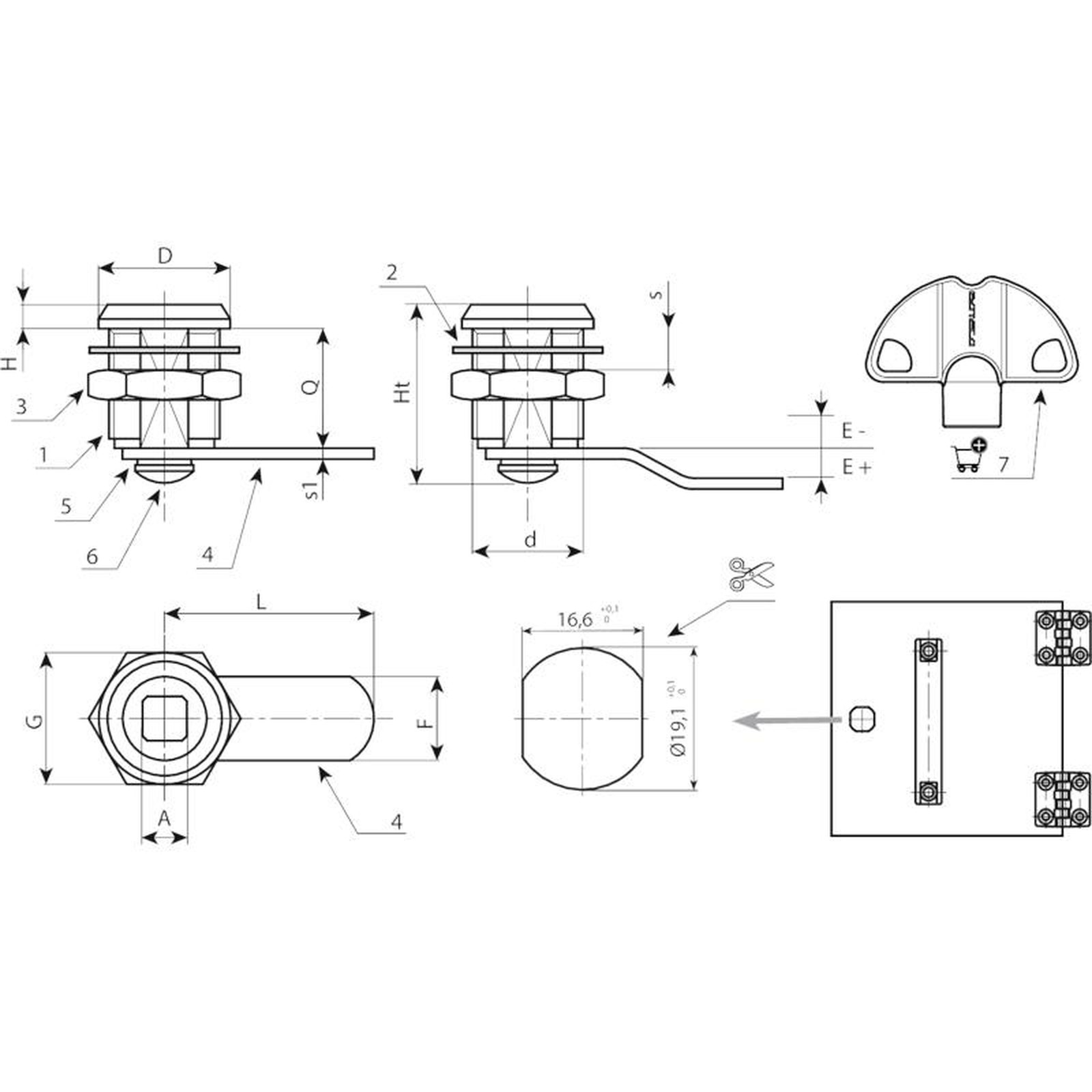

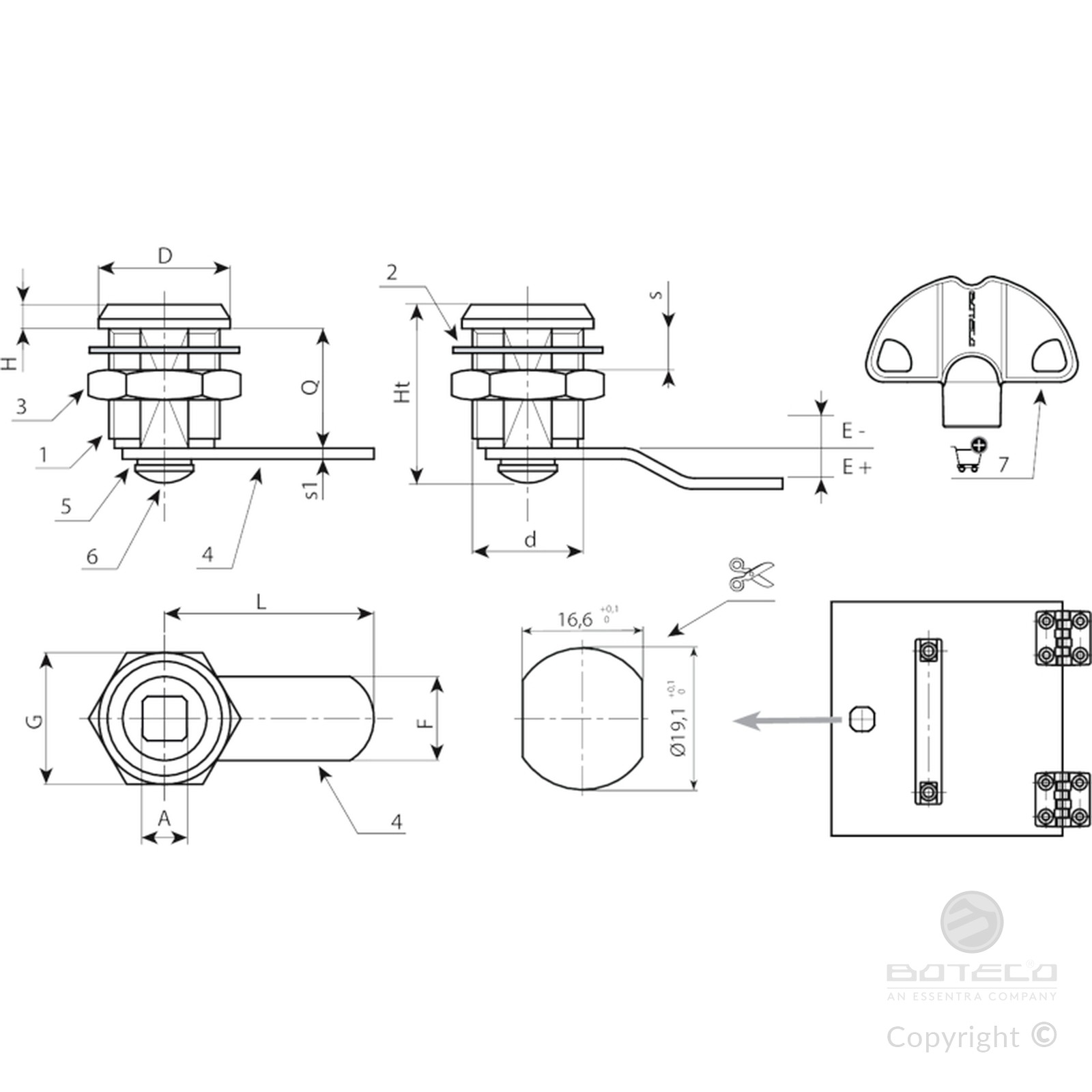

Materiali:
(1) Corpo serratura M19 (statore), rotore in zama pressofusa. Chiave con quadro da 7.
(2) Rosetta elastica d. 24x1 con foro 19,4 in acciaio.
(3) Dado esagonale di fissaggio M19x1 in acciaio.
(4) Leva di chiusura in acciaio. (Qn forma N diritta - Qe forma E piegata esterna).
(5) Rosetta elastica d. 12x1,5 conica in acciaio.
(6) Vite di fissaggio M5x8 con testa bombata taglio a croce in acciaio.
Superficie:
(1) Nichelata.
(2-5) Brunita.
(3-4-6) Zincatura blu standard.
Chiave (Opzionale):
(7) Chiave in plastica rossa. Art. J09050.TQ0816.
ATTENZIONE: La chiave non è in dotazione. Da ordinare separatamente.
Rotazione:
90°.
Richieste Speciali:
Nessuna.
Nuova versione del prodotto
| Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
