CHIUSURA UNIVERSALE CON CHIAVE A TRIANGOLO
10
J140
Serrature 1/4 giro M19

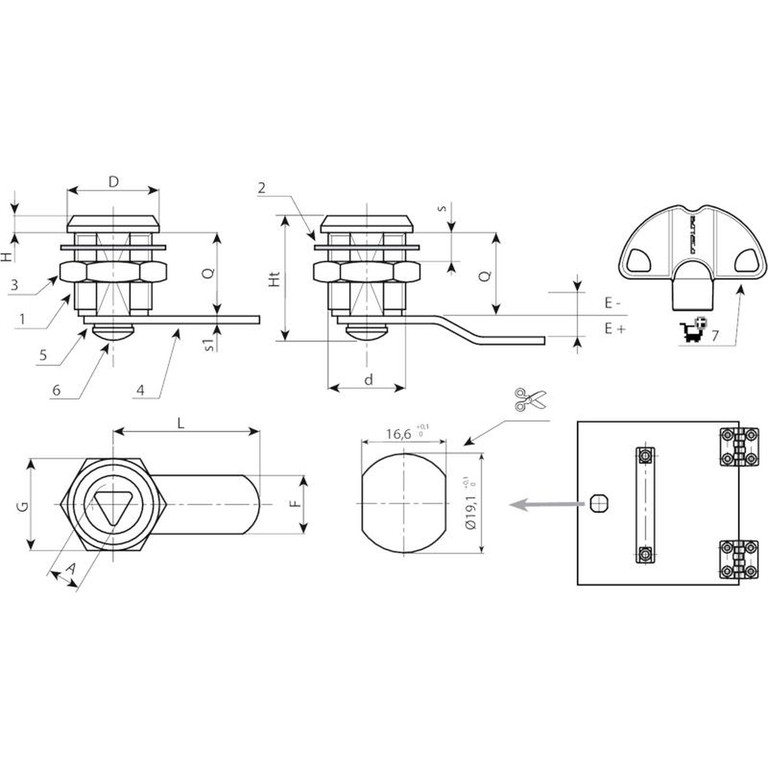

Materiali:
(1) Corpo serratura M19 (statore), rotore in zama pressofusa. Chiave con triangolo da 6.
(2) Rosetta elastica d. 24x1 con foro 19,4 in acciaio.
(3) Dado esagonale di fissaggio M19x1 in acciaio.
(4) Leva di chiusura in acciaio, (Qn forma N diritta - Qe forma E piegata esterna).
(5) Rosetta elastica d. 12x1,5 conica in acciaio.
(6) Vite di fissaggio M5x8 con testa bombata taglio a croce in acciaio.
Superficie:
(1) Nichelata.
(2-5) Brunita.
(3-4-6) Zincatura blu standard.
Chiave (Opzionale):
(7) Chiave in plastica rossa art. J090.
ATTENZIONE: La chiave non è in dotazione. Da ordinare separatamente.
Rotazione:
90°.
Richieste Speciali:
Nessuna.








Nuova versione del prodotto: con triangolo da 6.5 mm
Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J14019.0001 | J14019.Z06E00X38L | 6,5 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
J14019.0002 | J14019.Z06E02X38L | 6,5 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
J14019.0003 | J14019.Z06E05X35L | 6,5 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
J14019.0004 | J14019.Z06E09X35L | 6,5 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0005 |
Nuova versione del prodotto: con triangolo da 8 mm.
Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J14019.0005 | J14019.Z08E00X38L | 8 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
J14019.0006 | J14019.Z08E02X38L | 8 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
J14019.0007 | J14019.Z08E05X35L | 8 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
J14019.0008 | J14019.Z08E09X35L | 8 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2.5 | 50 | J09050.0004 |
