CHIUSURA UNIVERSALE 1/4 GIRO IN ZAMA FILETTO M19 CON POMELLO E FORO LUCCHETTO

10

J131


Serrature 1/4 giro M19

Materiali:

(1-4) Corpo serratura M19 (statore), rotore e pomello in zama pressofusa.

(2) Nottolino di bloccaggio in zama. Se premuto la serratura gira a vuoto. E' possibile inserire l'archetto di un lucchetto ( 7,5mm di diametro massimo).

(3) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,7 forma piegata esterna, E=-2 forma piegata interna).

(5) Dado esagonale di fissaggio M19x1 in ottone.

(6) Forcella di bloccaggio in acciaio. Da inserire nella apposita cava per fissare la serratura al pannello.

(7) Rondella spezzata anti-rotazione in acciaio brunito.

Superficie:

Liscia.

Colore:

(1) Cromato.

(3-4-6) Zincato.

Rotazione:

J131-O:

90° con movimento di chiusura in senso orario.

J131-A:

90° con movimento di chiusura in senso antiorario.

Richieste Speciali:

Leve a disposizione per le serrature con E=0:

L=30 (J131019.ZN30X20O - J131019.ZN30X20A),

L=41 (J131019.ZN41X20O - J131019.ZN41X20A),

Leve a disposizione per le serrature con E=2:

L=45 (J131019.ZE45X22O - J131019.ZE45X22A),

Leve a disposizione per le serrature con E=7:

L=41 (J131019.ZE41X27O - J131019.ZE41X27A),

Scheda tecnica

Versione J131-O: con rotazione oraria.

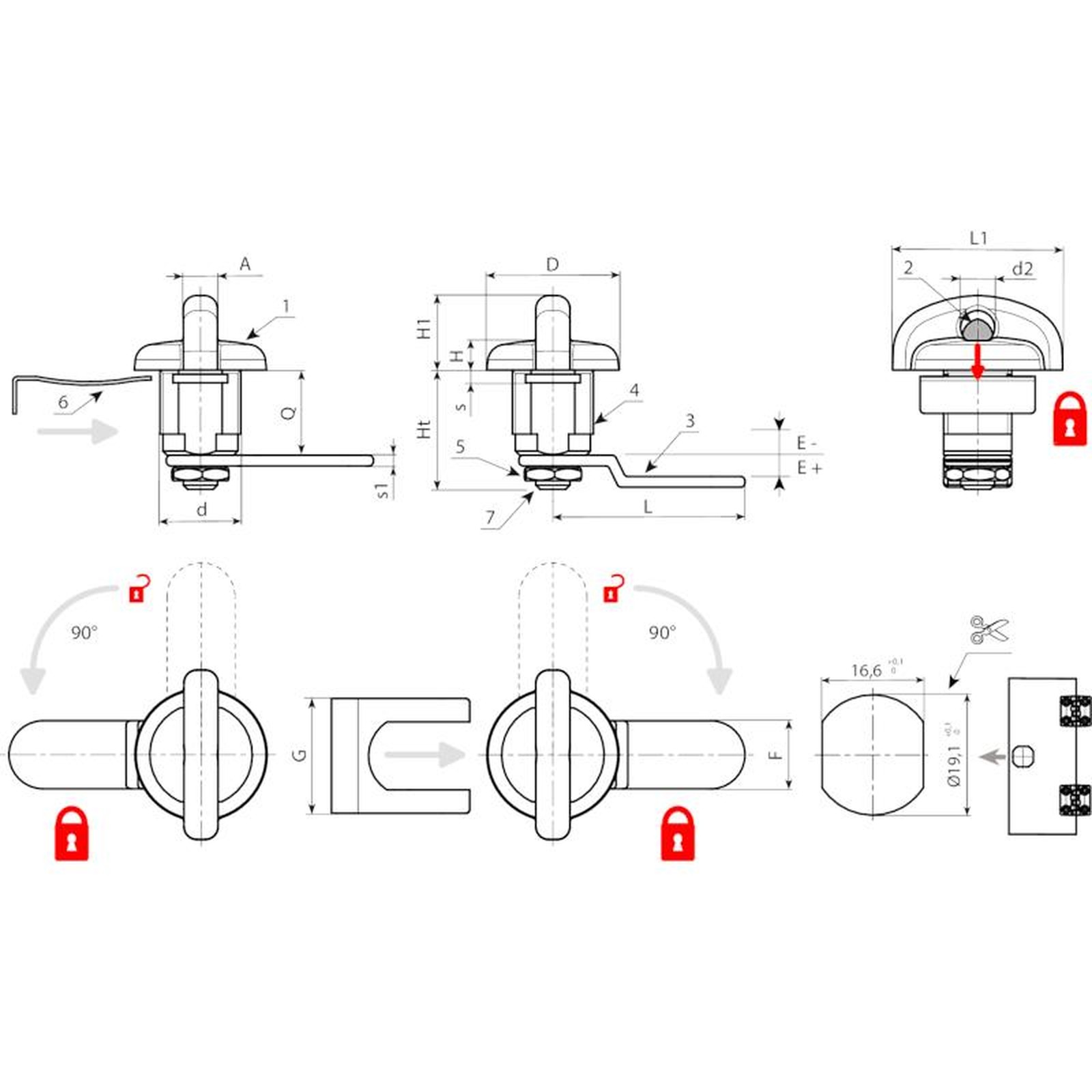

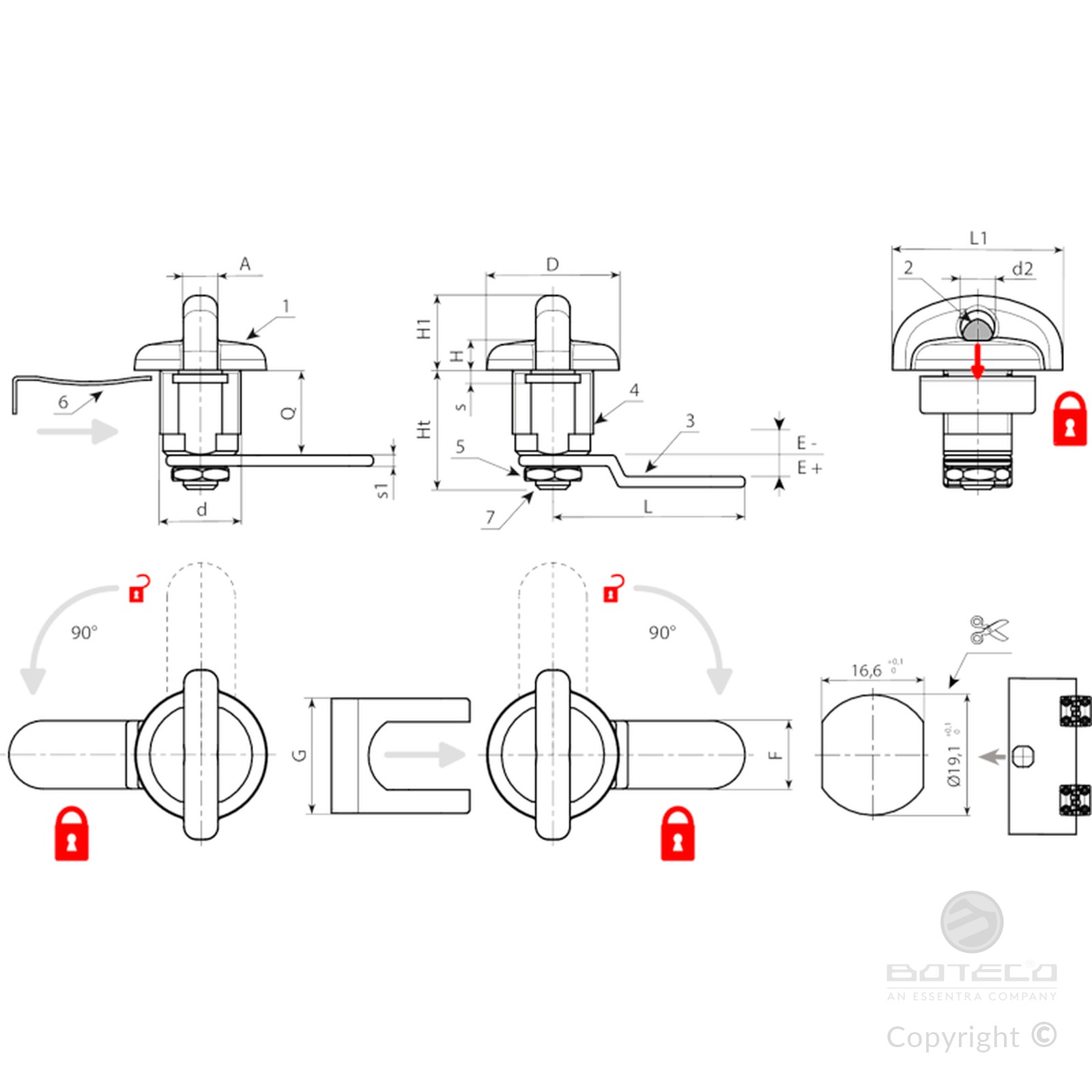

Codice Art. A d d2 D L1 L Q E F G H1 Ht H s s1 Peso (g)
J131019.0004 J131019.ZN45X20O 8 M19 8 31,5 40 45 20 0 16 20,5 18 29 7 2 2,5 90
J131019.0002 J131019.ZE41X25O 8 M19 8 31,5 40 45 20 5 16 20,5 18 29 7 2 2,5 95

Versione J131-A: con rotazione antioraria.

Codice Art. A d d2 D L1 L Q E F G H1 Ht H s s1 Peso (g)
J131019.0003 J131019.ZN45X20A 8 M19 8 31,5 40 45 20 0 16 20,5 18 29 7 2 2,5 90
J131019.0001 J131019.ZE41X25A 8 M19 8 31,5 40 45 20 5 16 20,5 18 29 7 2 2,5 95
