CHIUSURA UNIVERSALE CON POMELLO
10
J130
Serrature 1/4 giro M19

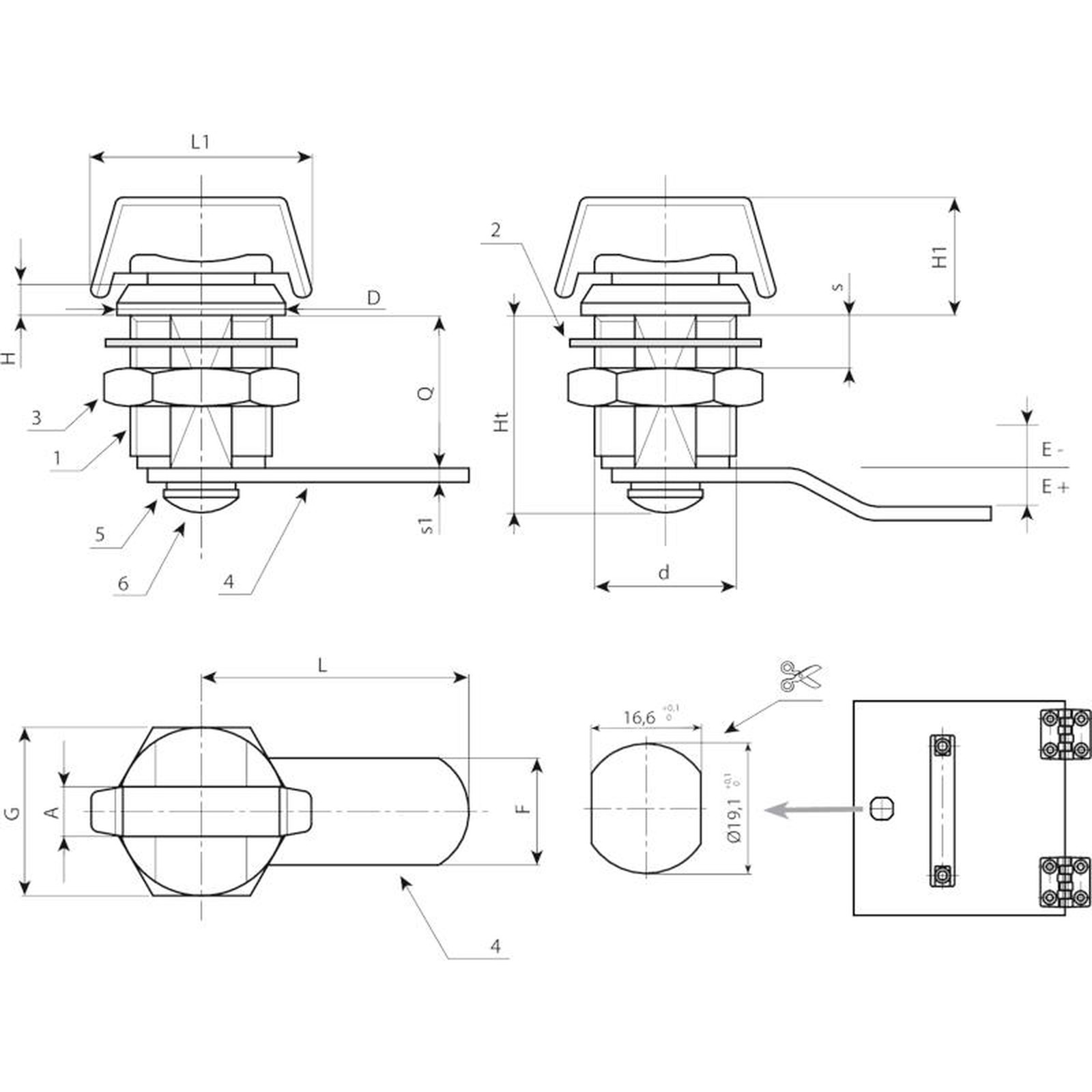

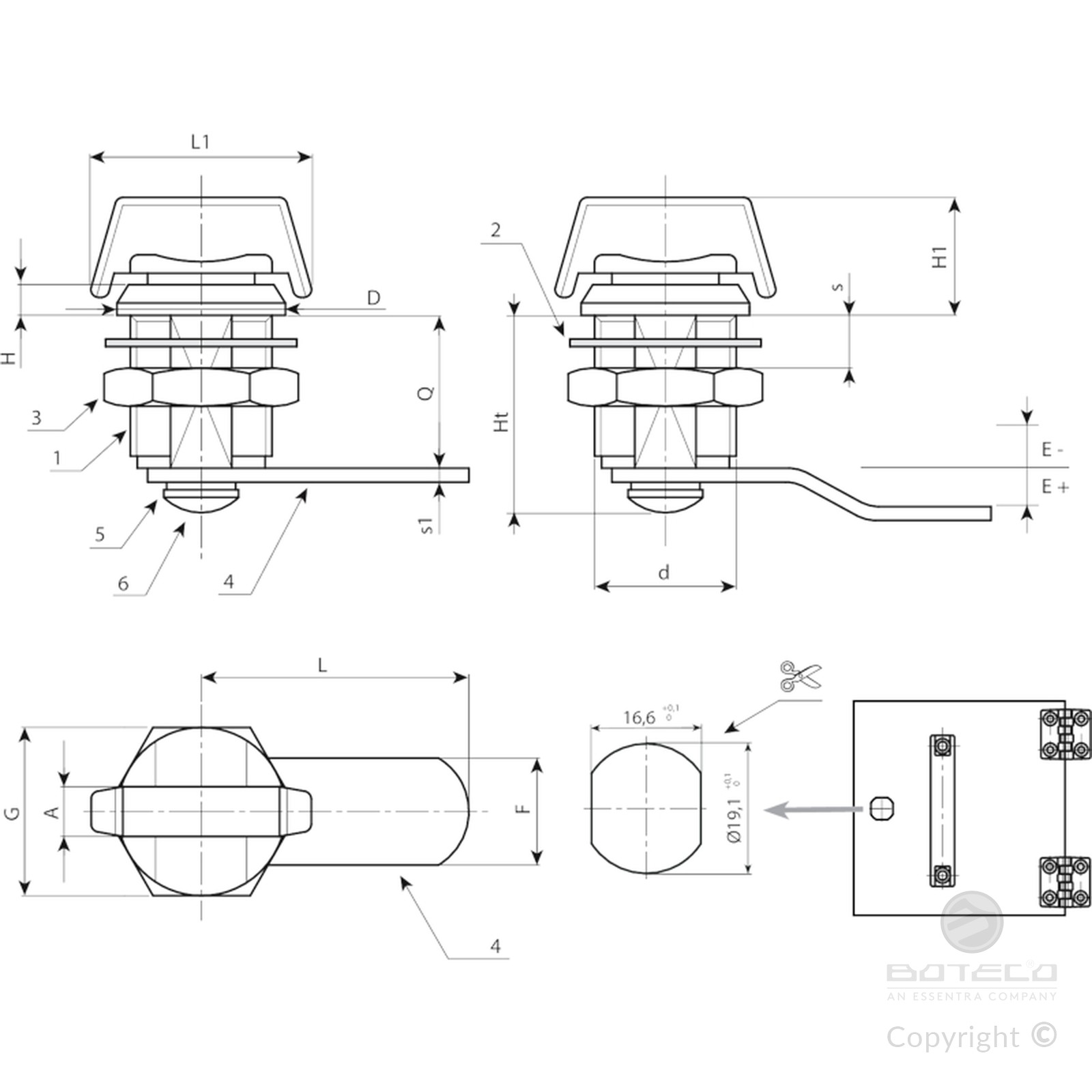

Materiali:
(1) Corpo serratura M19 (statore), rotore e pomello in zama pressofusa.
(2) Rosetta elastica d. 24x1 con foro 19,4 in acciaio.
(3) Dado esagonale di fissaggio M19x1 in acciaio zincato.
(4) Leva di chiusura in acciaio zincato. (Qn forma N diritta - Qe forma E piegata esterna).
(5) Rosetta elastica d. 12x1,5 conica in acciaio.
(6) Vite di fissaggio M5x8 con testa bombata taglio a croce in acciaio zincato.
Superficie:
(1) Nichelata.
(2-5) Brunita.
(3-4-6) Zincatura blu standard.
Rotazione:
90°.
Richieste Speciali:
Nessuna.
| Codice | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
