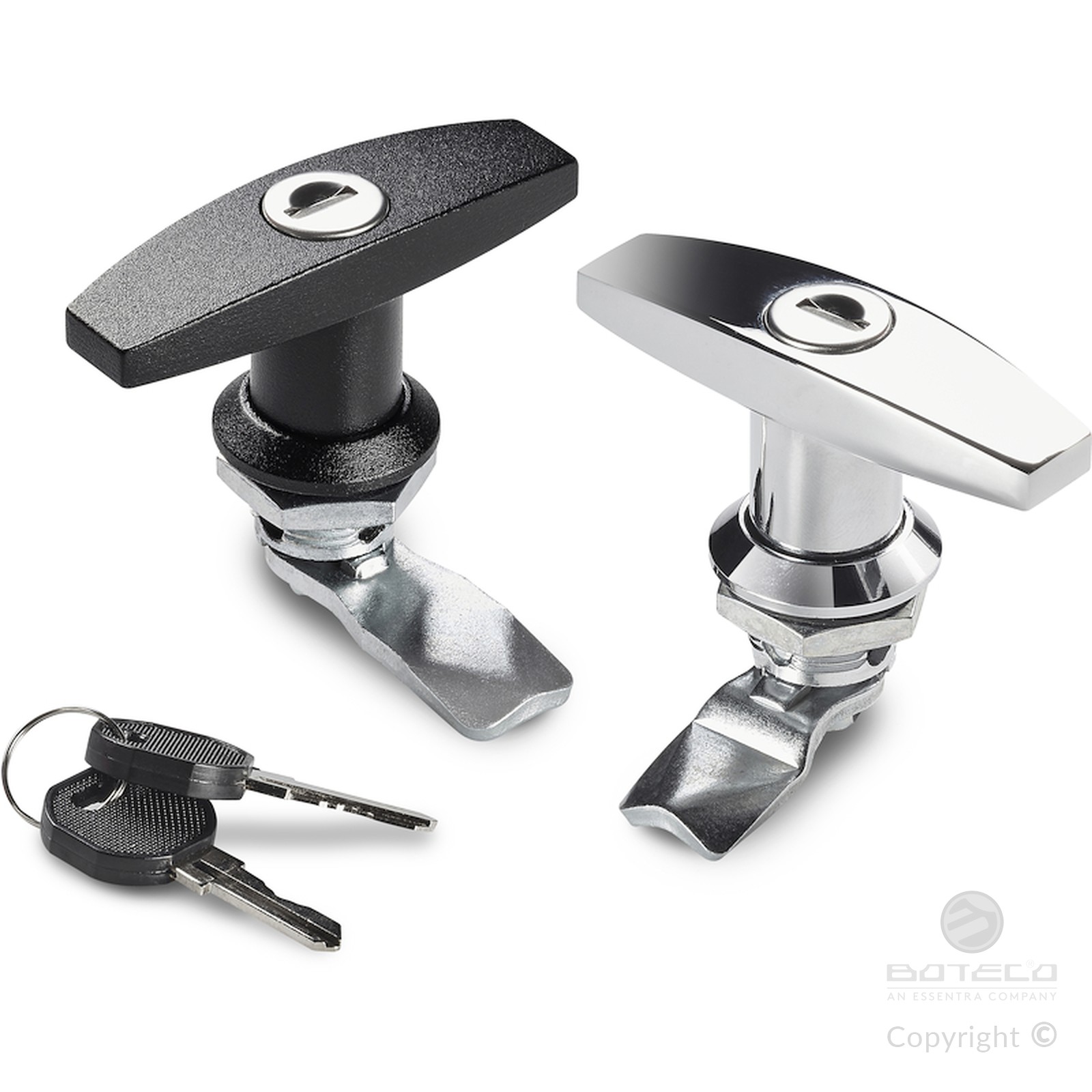

CHIUSURA UNIVERSALE 1/4 GIRO FILETTO M22 CON TIRANTE E SERRATURA
10
J129
Serrature 1/4 giro M22

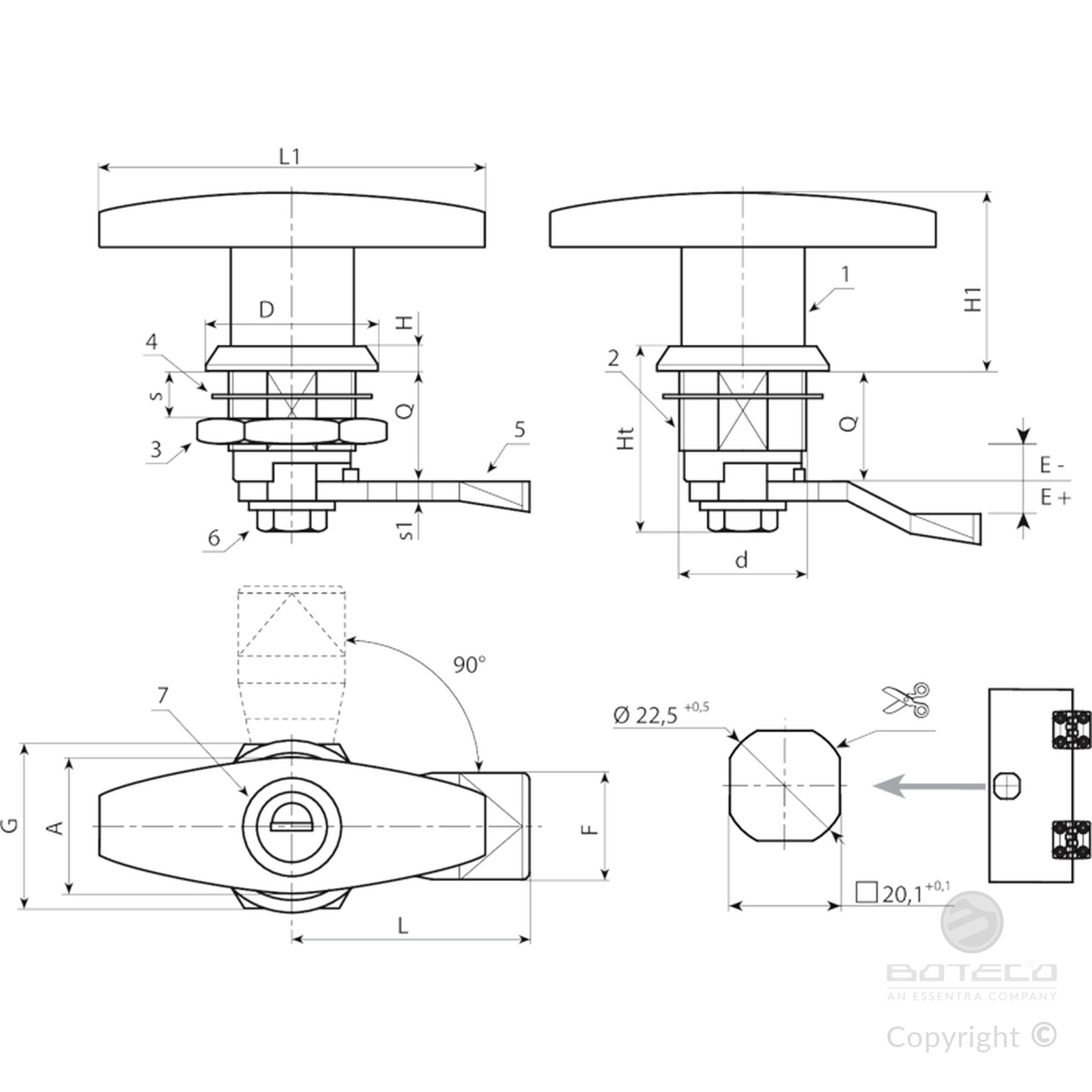

Materiali:
(1) Tirante in lega di zama, (zinco, alluminio, rame).
(2) Corpo serratura M22x1,5 (statore) e rotore, in zama pressofusa.
(3) Dado esagonale di fissaggio M22x1,5, in zama pressofusa.
(4) Guarnzione in gomma.
(5) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,4,6,8,10 forma piegata esterna).
(6) Vite di fissaggio M6x10 con testa a taglio a croce in acciaio.
(7) Cilindro serratura in acciaio inox, con chiave a cifratura unica.
Superficie:
L129-01
(1) Satinata.
(2-3-4-5-6) Liscia.
L129-L
Liscia.
Colore:
L128-01
(1) Verniciata nera a polveri epossidiche, (RAL 9011).
(2-3-4-5-6) Zincatura standard.
L128-L
(1) Cromatura lucida.
(2-3-4-5-6) Zincatura standard.
Chiave:
Coppia di chiavi a cifratura unica, con corpo in plastica.
Rotazione: 90°
Richieste Speciali:

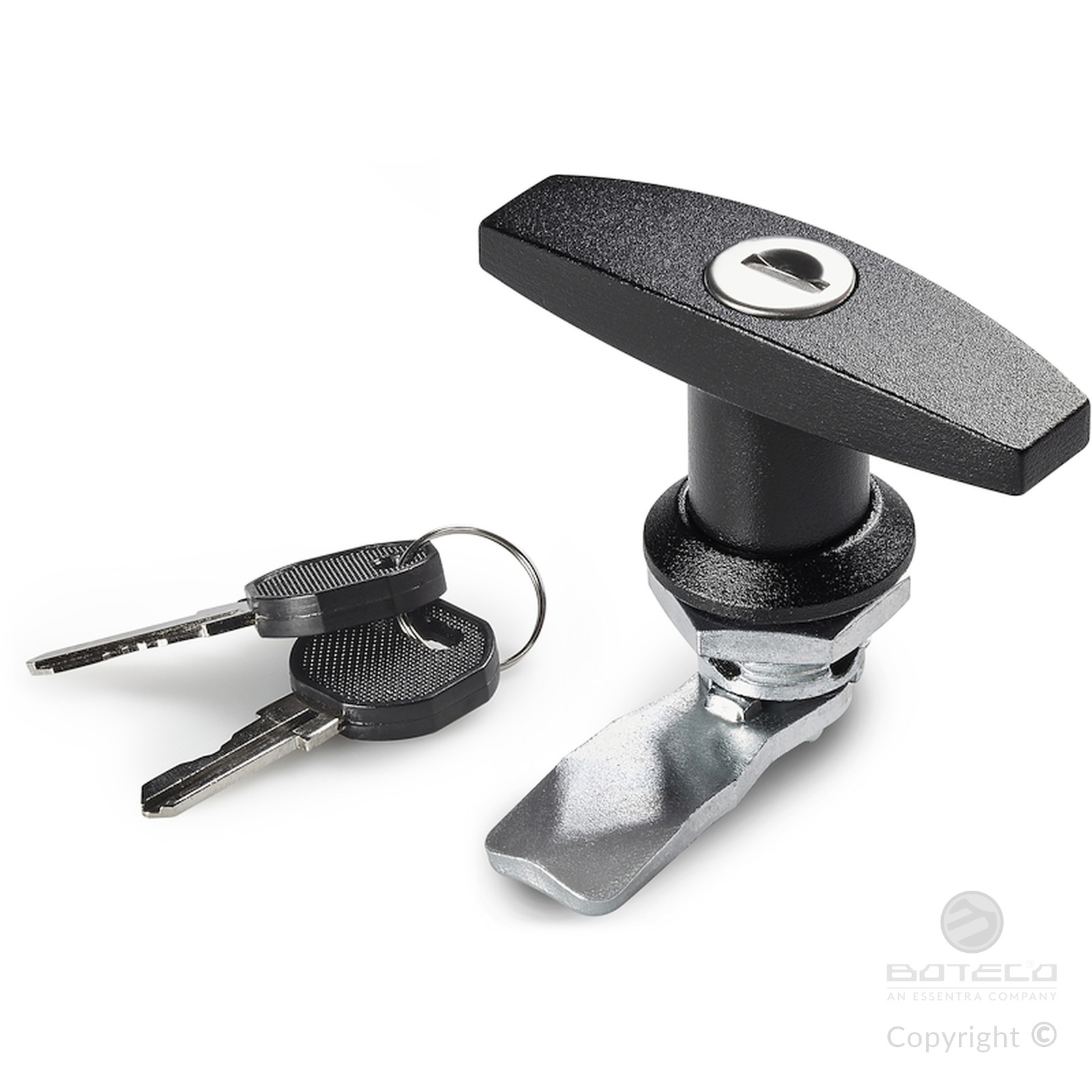

Versione J129-01: verniciata nera.
Codice | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J12922.0004 | J12922.Z18E-4X4501 | M22 | 18 | 78 | 45 | -4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0005 | J12922.Z18E-2X4501 | M22 | 18 | 78 | 45 | -2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0001 | J12922.Z18E00X4501 | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0006 | J12922.Z18E02X4501 | M22 | 18 | 78 | 45 | 2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0007 | J12922.Z18E04X4501 | M22 | 18 | 78 | 45 | 4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0008 | J12922.Z18E06X4501 | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0003 | J12922.Z18E08X4501 | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0009 | J12922.Z18E10X4501 | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0010 | J12922.Z18E12X4501 | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |

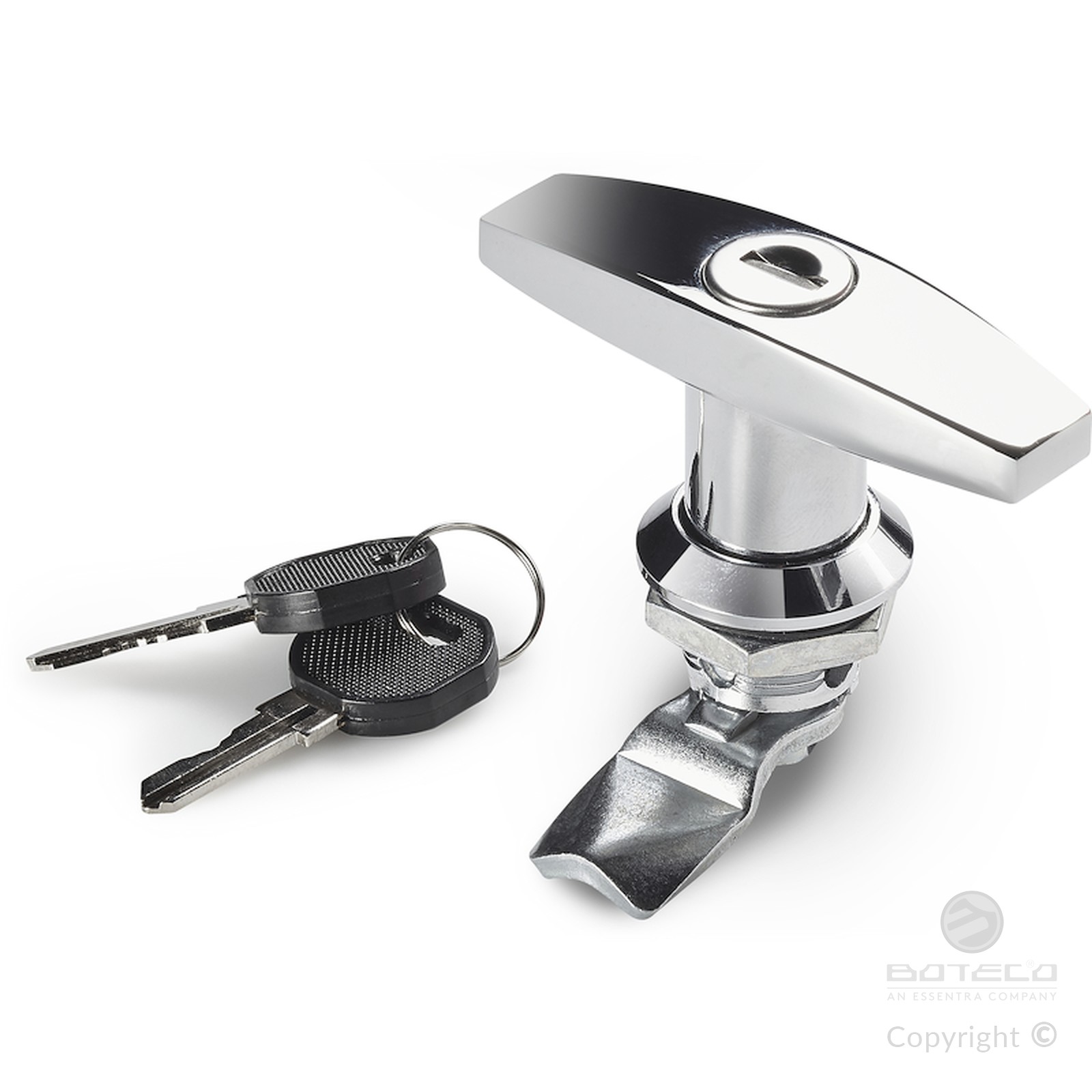

Versione J129-L: cromata.
Codice | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J12922.0011 | J12922.Z18E-4X45L | M22 | 18 | 78 | 45 | -4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0012 | J12922.Z18E-2X45L | M22 | 18 | 78 | 45 | -2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0002 | J12922.Z18E00X45L | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0013 | J12922.Z18E02X45L | M22 | 18 | 78 | 45 | 2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0014 | J12922.Z18E04X45L | M22 | 18 | 78 | 45 | 4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0015 | J12922.Z18E06X45L | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0016 | J12922.Z18E08X45L | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0017 | J12922.Z18E10X45L | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0018 | J12922.Z18E12X45L | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
