CHIUSURA UNIVERSALE 1/4 GIRO FILETTO M22 CON TIRANTE

10

J128


Serrature 1/4 giro M22

Materiali:

(1) Tirante in lega di zama, (zinco, alluminio, rame).

(2) Corpo serratura M22x1,5 (statore) e rotore, in zama pressofusa.

(3) Dado esagonale di fissaggio M22x1,5, in zama pressofusa.

(4) Guarnzione in gomma.

(5) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,4,6,8,10 forma piegata esterna).

(6) Vite di fissaggio M6x10 con testa a taglio a croce in acciaio.

Superficie:

L128-01

(1) Satinata.

(2-3-4-5-6) Liscia.

L128-L

Liscia.

Colore:

L128-01

(1) Verniciata nera a polveri epossidiche, (RAL 9011).

(2-3-4-5-6) Zincatura standard.

L128-L

(1) Cromatura lucida.

(2-3-4-5-6) Zincatura standard.

Rotazione: 90°

Richieste Speciali:

Scheda tecnica

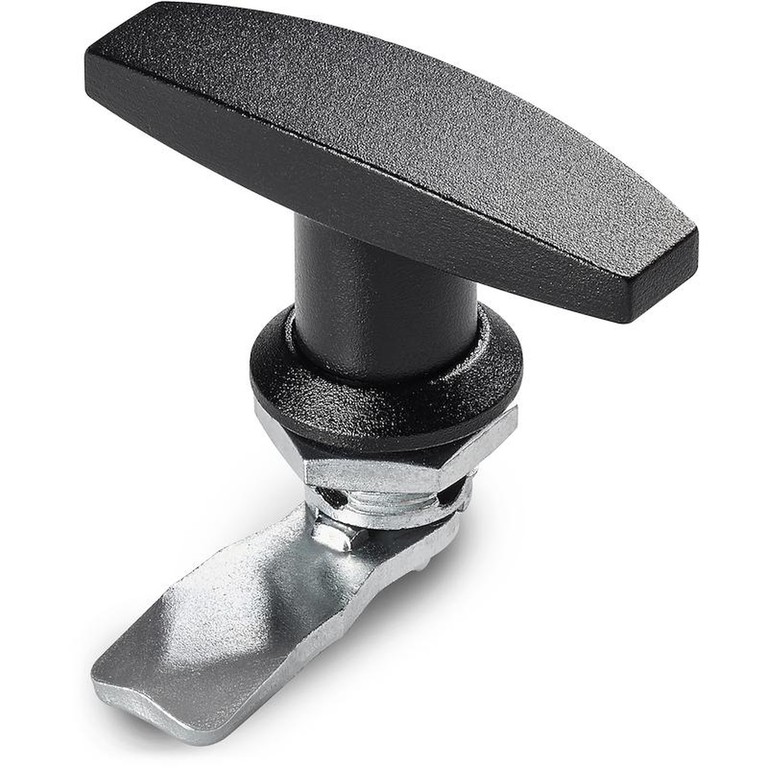

Versione J128-01: verniciata nera.

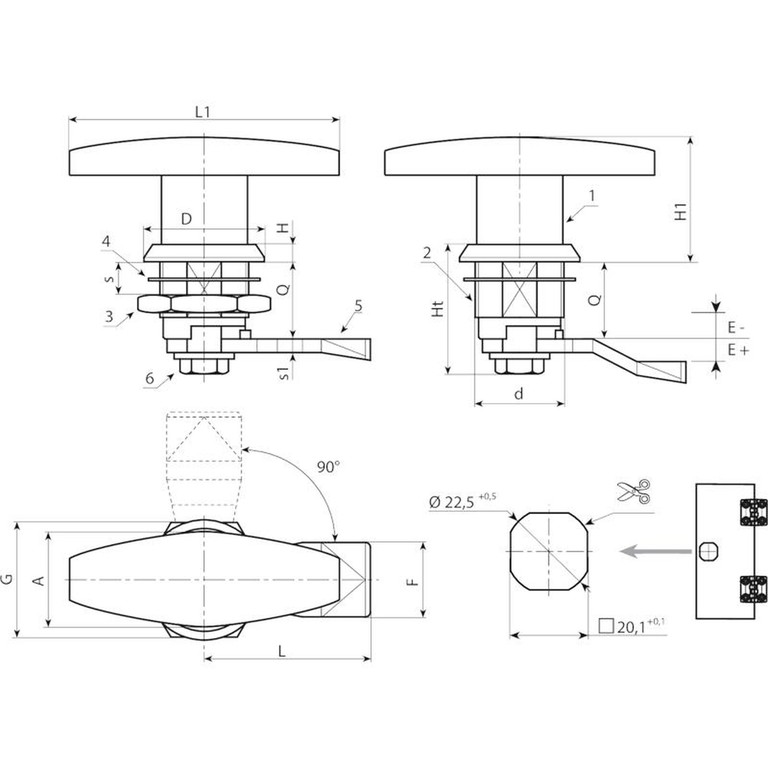

Codice Art. d Q L1 L E F D A G H1 Ht H H1 s (max.) s1 Peso (g)
- J12822.Z18E-4X4501 M22 18 78 45 -4 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E-2X4501 M22 18 78 45 -2 19,5 32 23 27 38 32,5 6 38 8 4 -
J12822.0002 J12822.Z18E00X4501 M22 18 78 45 0 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E02X4501 M22 18 78 45 2 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E04X4501 M22 18 78 45 4 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E06X4501 M22 18 78 46 6 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E08X4501 M22 18 78 45 8 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E10X4501 M22 18 78 45 10 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E12X4501 M22 18 78 45 12 19,5 32 23 27 38 32,5 6 38 8 4 -

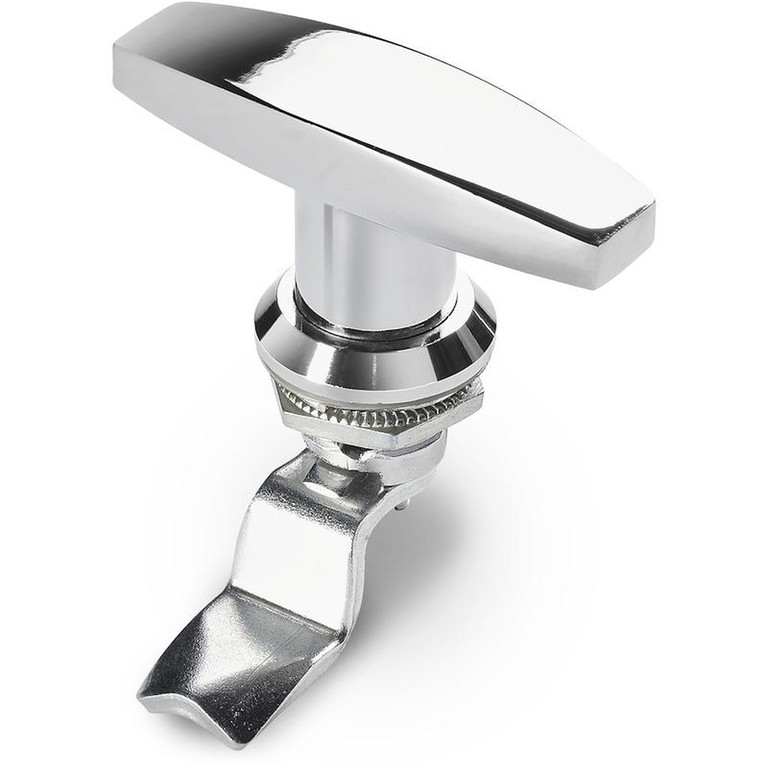

Versione J128-L: cromata.

Codice Art. d Q L1 L E F D A G H1 Ht H H1 s (max.) s1 Peso (g)
- J12822.Z18E-4X45L M22 18 78 45 -4 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E-2X45L M22 18 78 45 -2 19,5 32 23 27 38 32,5 6 38 8 4 -
J12822.0001 J12822.Z18E00X45L M22 18 78 45 0 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E02X45L M22 18 78 45 2 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E04X45L M22 18 78 45 4 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E06X45L M22 18 78 46 6 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E08X45L M22 18 78 45 8 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E10X45L M22 18 78 45 10 19,5 32 23 27 38 32,5 6 38 8 4 -
- J12822.Z18E12X45L M22 18 78 45 12 19,5 32 23 27 38 32,5 6 38 8 4 -
