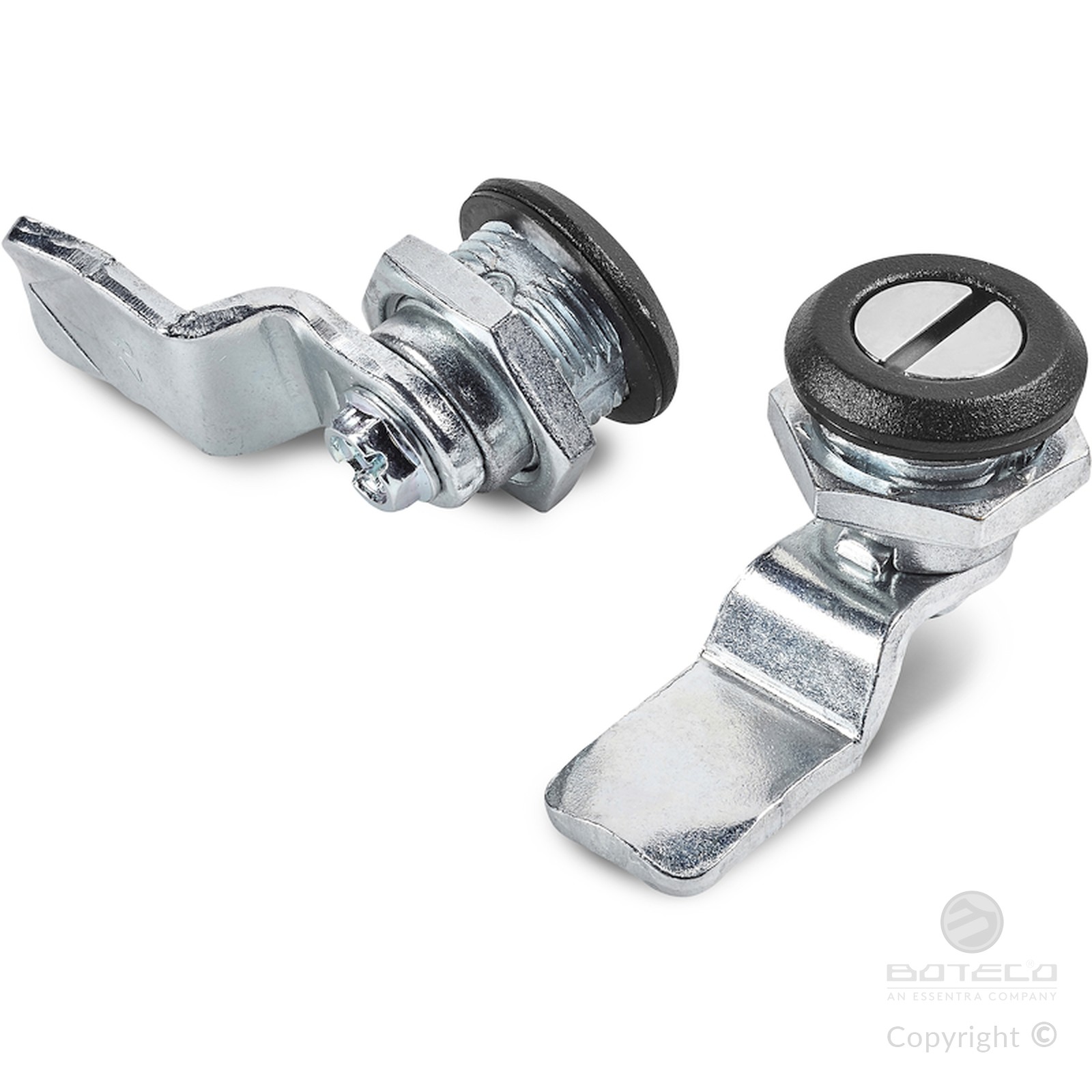

CHIUSURA UNIVERSALE 1/4 GIRO IN ZAMA FILETTO M22 CON TAGLIO A CACCIAVITE
10
J117
Serrature 1/4 giro M22

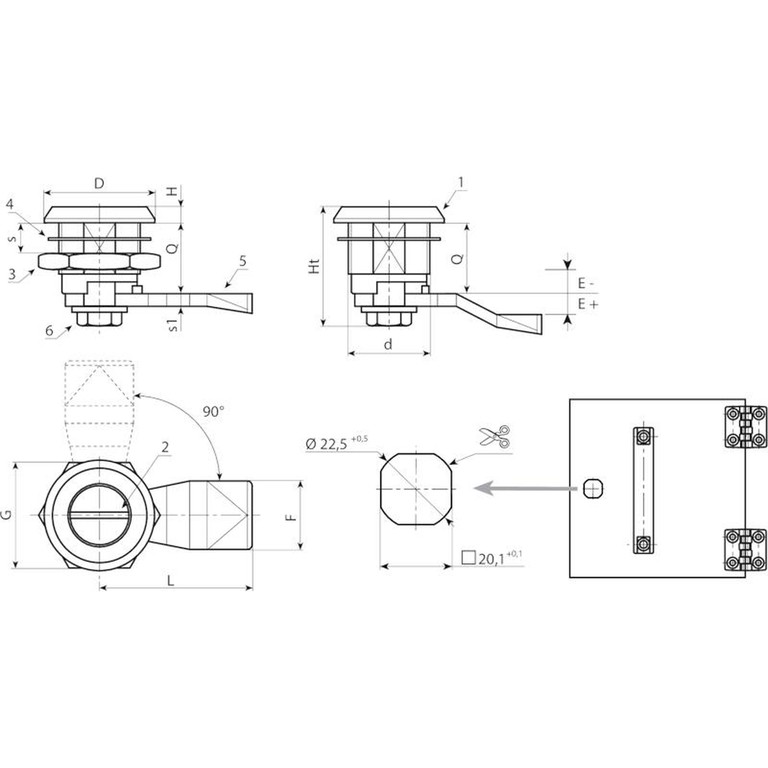

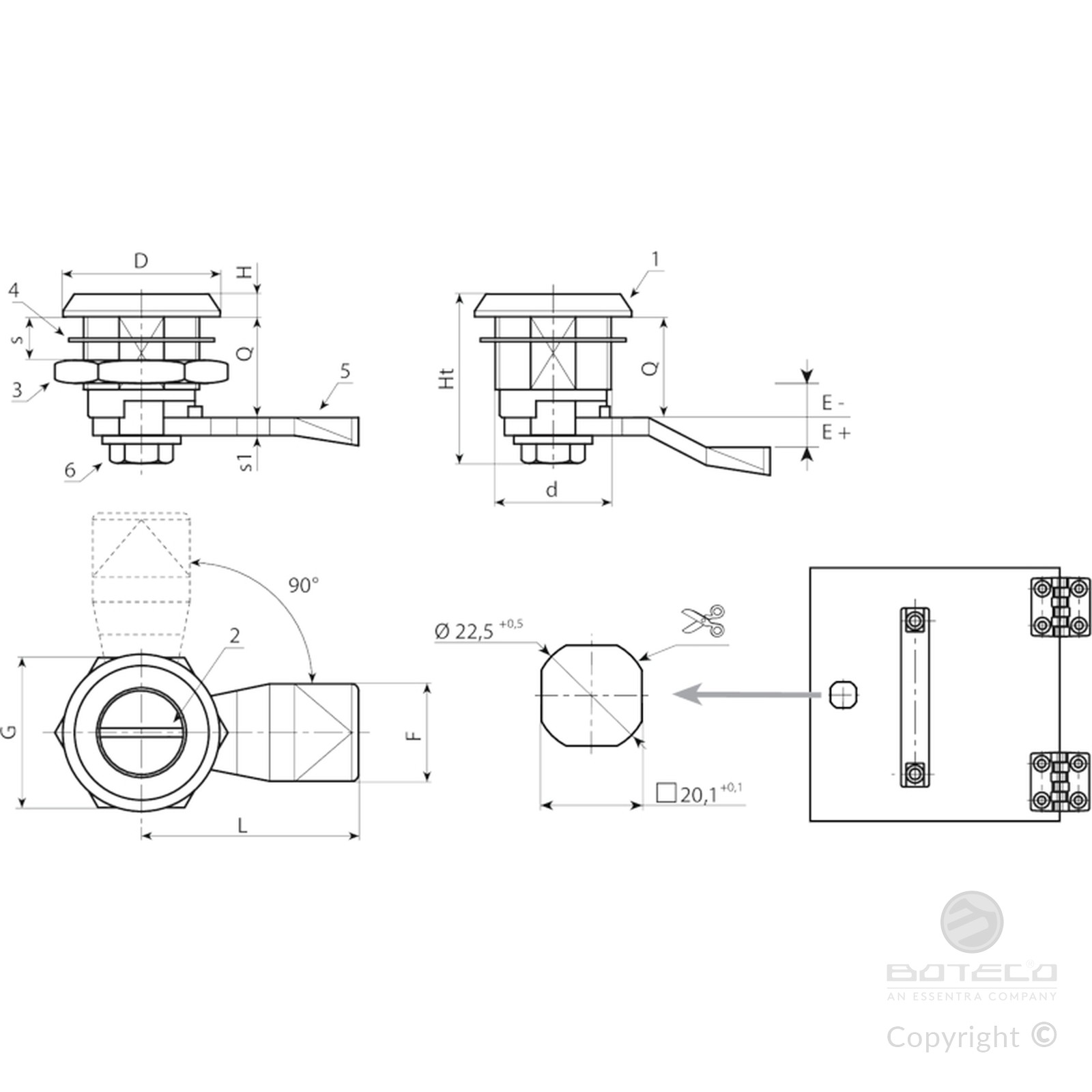

Materiali:
(1) Corpo serratura M22x1,5 (statore), in zama pressofusa.
(2) Nottolino con forma con intaglio a cacciavite, in zama pressofusa.
(3) Dado esagonale di fissaggio M22x1,5, in zama pressofusa.
(4) Guarnzione in gomma.
(5) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,4,6,8,10 forma piegata esterna, E=-2 forma piegata interna).
(6) Vite di fissaggio M6x10 con testa a taglio a croce in acciaio.
Superficie:
L117-01
(1) Satinata.
(2-3-4-5-6) Liscia.
L117-L
Liscia.
Colore:
L117-01
(1) Verniciata nera a polveri epossidiche, (RAL 9011).
(2-3-4-5-6) Zincatura standard.
L117-L
(1) Cromatura lucida.
(2-3-4-5-6) Zincatura standard.
Rotazione:
90°.
Richieste Speciali:
Nessuna.
Versione J117-01: verniciata nera.
| Codice | Art. | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11722.Z00E-4X4501 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E-2X4501 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E00X4501 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E02X4501 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E04X4501 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E06X4501 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E08X4501 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E10X4501 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E12X4501 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
Versione J117-L: cromata.
| Codice | Art. | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11722.Z00E-4X45L | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E-2X45L | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E00X45L | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E02X45L | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E04X45L | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E06X45L | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E08X45L | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E10X45L | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E12X45L | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
