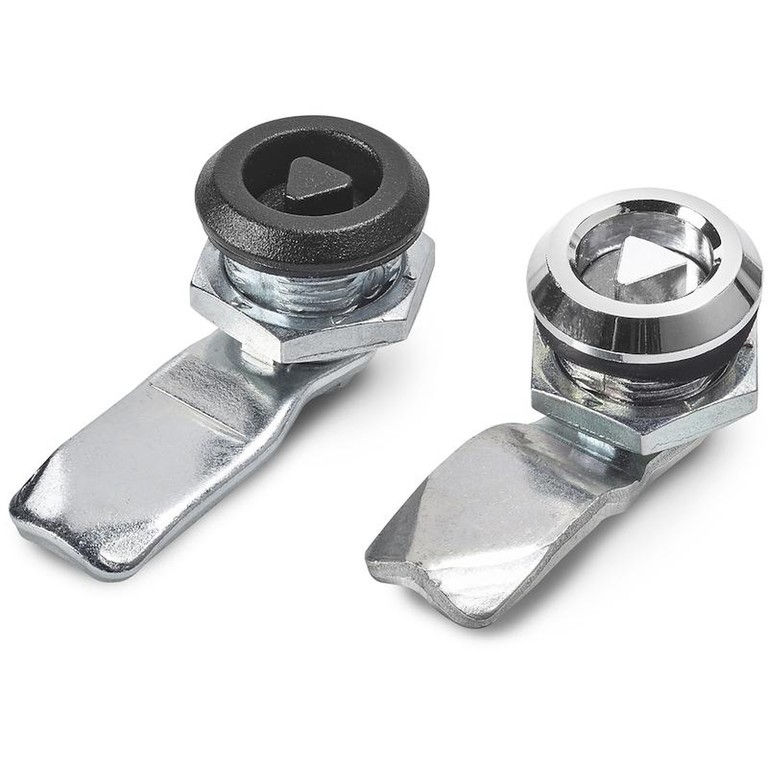

CHIUSURA UNIVERSALE 1/4 GIRO IN ZAMA FILETTO M22 CON CHIAVE A TRIANGOLO
10
J115
Serrature 1/4 giro M22

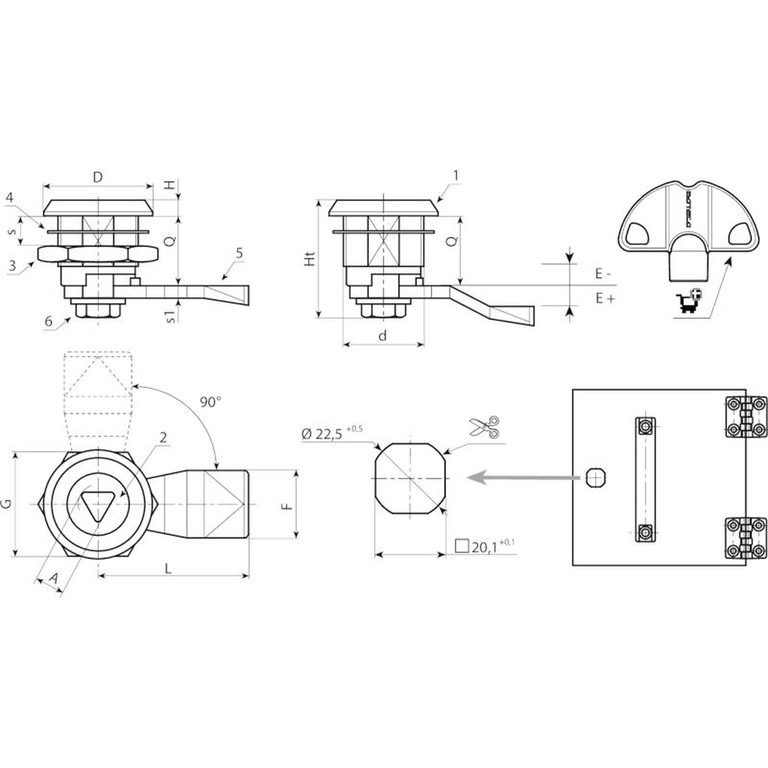

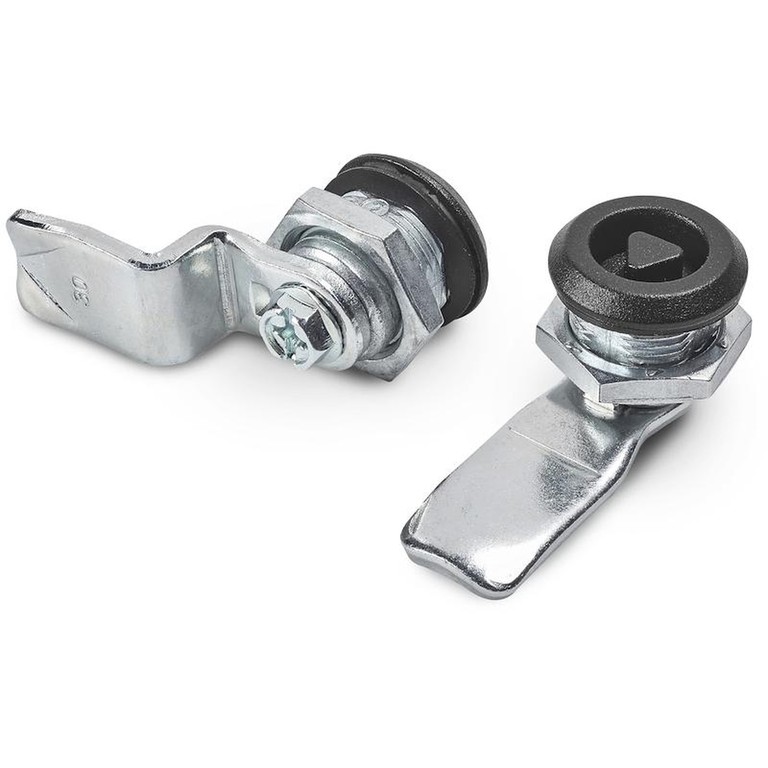

Materiali:
(1) Corpo serratura M22x1,5 (statore), in zama pressofusa.
(2) Nottolino con forma triangolare, in zama pressofusa.
(3) Dado esagonale di fissaggio M22x1,5, in zama pressofusa.
(4) Guarnzione in gomma.
(5) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,4,6,8,10 forma piegata esterna, E=-2 forma piegata interna).
(6) Vite di fissaggio M6x10 con testa a taglio a croce in acciaio.
Superficie:
L115-01
(1) Satinata.
(2-3-4-5-6) Liscia.
L115-L
Liscia.
Colore:
L115-01
(1) Verniciata nera a polveri epossidiche, (RAL 9011).
(2-3-4-5-6) Zincatura standard.
L115-L
(1) Cromatura lucida.
(2-3-4-5-6) Zincatura standard.
Chiave (Opzionale):
Chiave in poliammide (PA6) rossa art. J090.
ATTENZIONE: La chiave non è in dotazione. Da ordinare separatamente.
Rotazione: 90°
Richieste Speciali:
Versione J115-01: verniciata nera.
| Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11522.Z08E-4X4501 | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E-2X4501 | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E00X4501 | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E02X4501 | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E04X4501 | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E06X4501 | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E08X4501 | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E10X4501 | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E12X4501 | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
Versione J115-L: cromata.
| Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11522.Z08E-4X45L | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E-2X45L | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E00X45L | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E02X45L | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E04X45L | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E06X45L | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E08X45L | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E10X45L | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E12X45L | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
