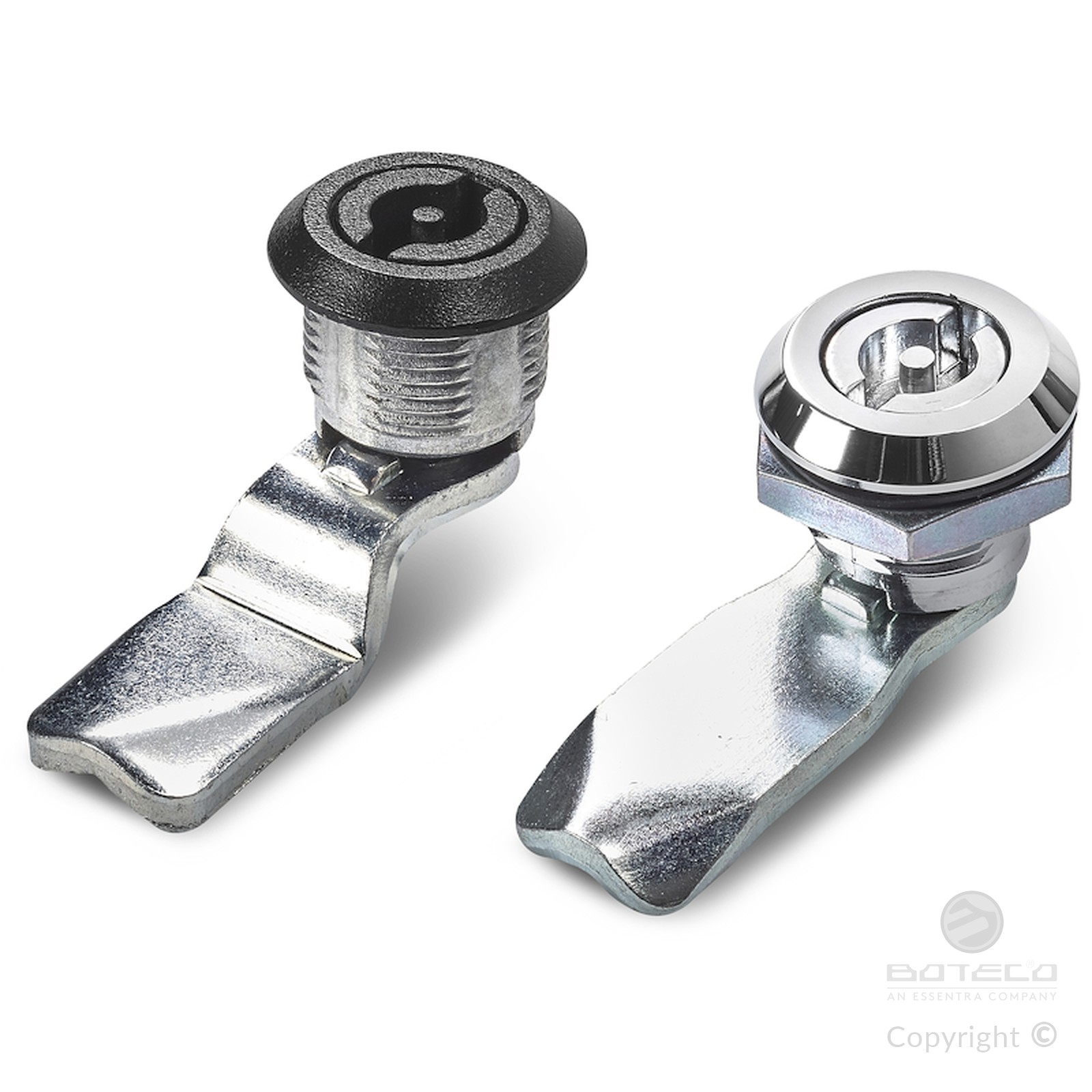

CHIUSURA UNIVERSALE 1/4 GIRO IN ZAMA FILETTO M22 CON CHIAVE A PERNO ALETTATO
10
J114
Serrature 1/4 giro M22
Materiali:
(1) Corpo serratura M22x1,5 (statore), in zama pressofusa.
(2) Nottolino con forma per perno alettato, in zama pressofusa.
(3) Dado esagonale di fissaggio M22x1,5, in zama pressofusa.
(4) Guarnzione in gomma.
(5) Leva di chiusura in acciaio, (E=0 forma diritta, E=2,4,6,8,10 forma piegata esterna, E=-2 forma piegata interna).
(6) Vite di fissaggio M6x10 con testa a taglio a croce in acciaio.
Superficie:
L114-01
(1) Satinata.
(2-3-4-5-6) Liscia.
L114-L
Liscia.
Colore:
L114-01
(1) Verniciata nera a polveri epossidiche, (RAL 9011).
(2-3-4-5-6) Zincatura standard.
L114-L
(1) Cromatura lucida.
(2-3-4-5-6) Zincatura standard.
Chiave (Opzionale):

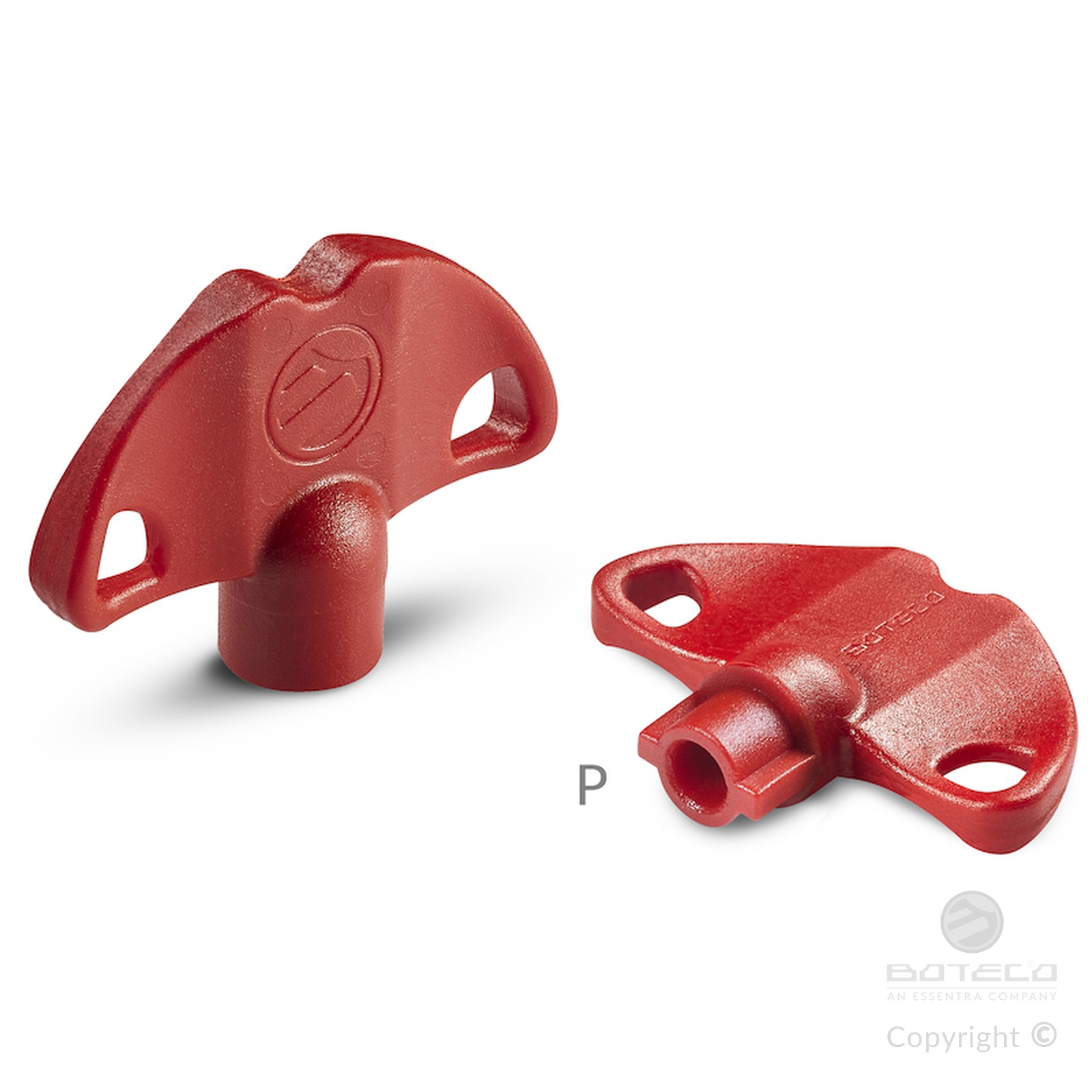

Chiave in poliammide (PA6) rossa art. J090.
ATTENZIONE: La chiave non è in dotazione. Da ordinare separatamente.
Rotazione: 90°
Richieste Speciali:

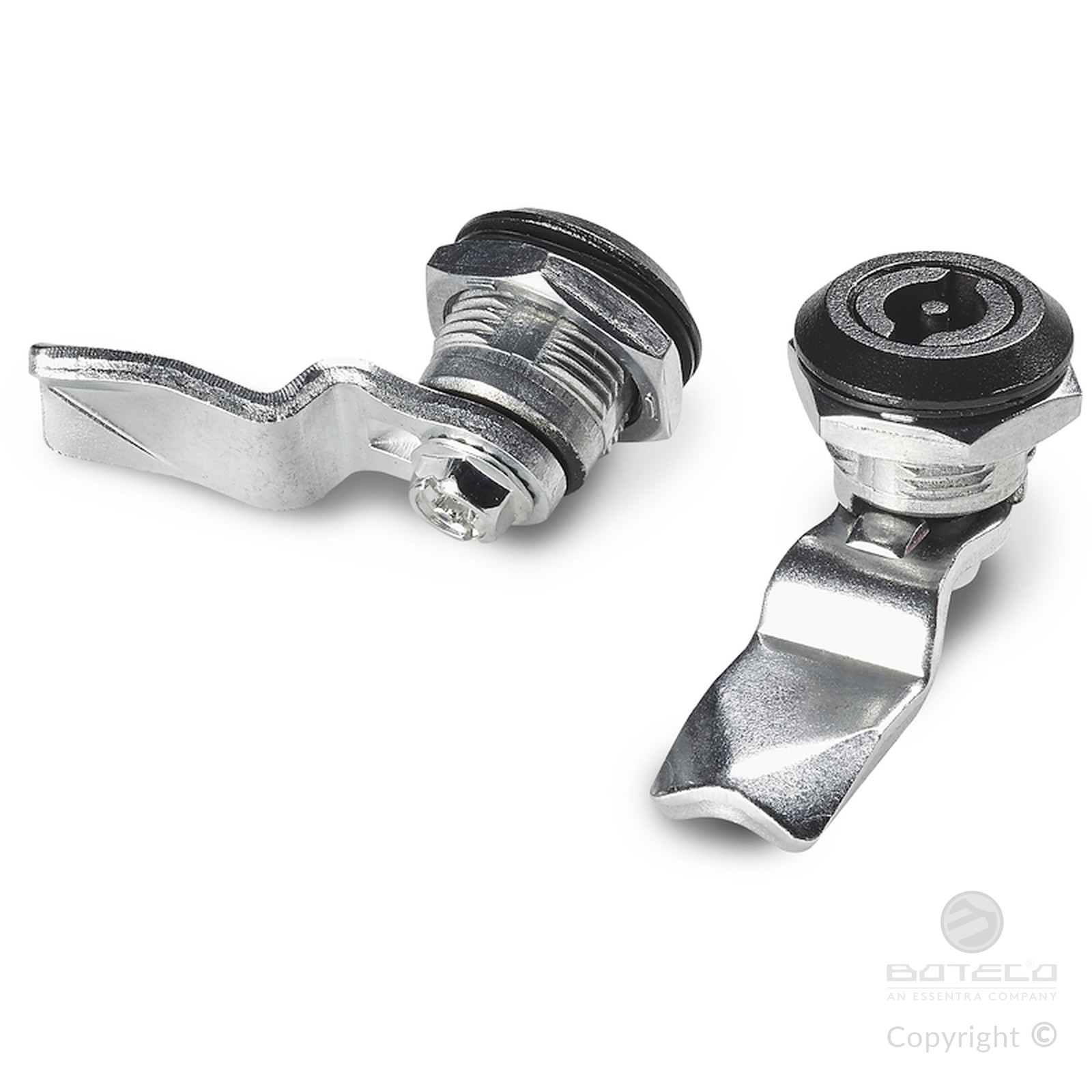

Versione J114-01: verniciata nera.

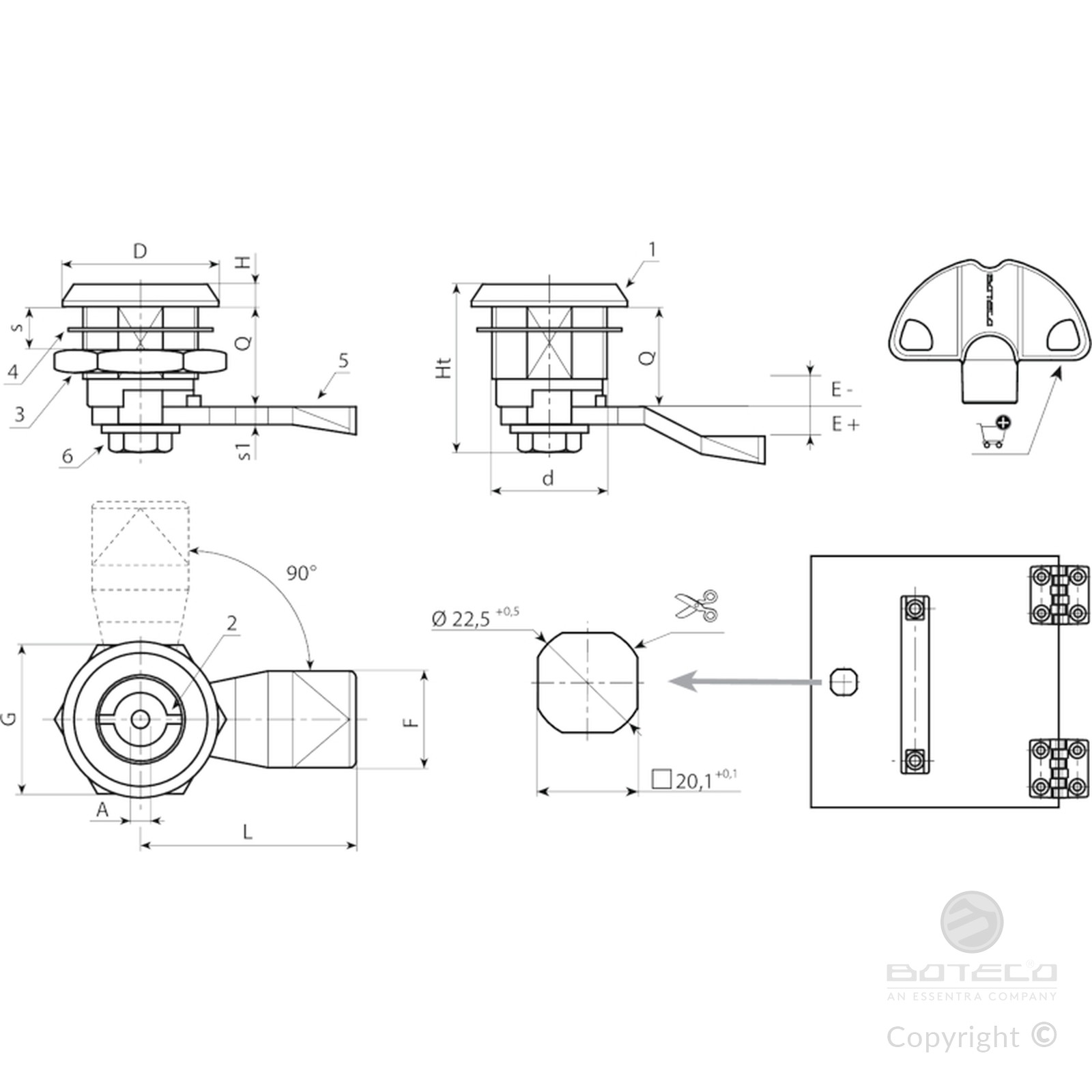

| Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11422.Z03E-4X4501 | 3 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E-2X4501 | 3 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E00X4501 | 3 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E02X4501 | 3 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E04X4501 | 3 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E06X4501 | 3 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E08X4501 | 3 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E10X4501 | 3 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E12X4501 | 3 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z05E-4X4501 | 5 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E-2X4501 | 5 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E00X4501 | 5 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E02X4501 | 5 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E04X4501 | 5 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E06X4501 | 5 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E08X4501 | 5 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E10X4501 | 5 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E12X4501 | 5 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |

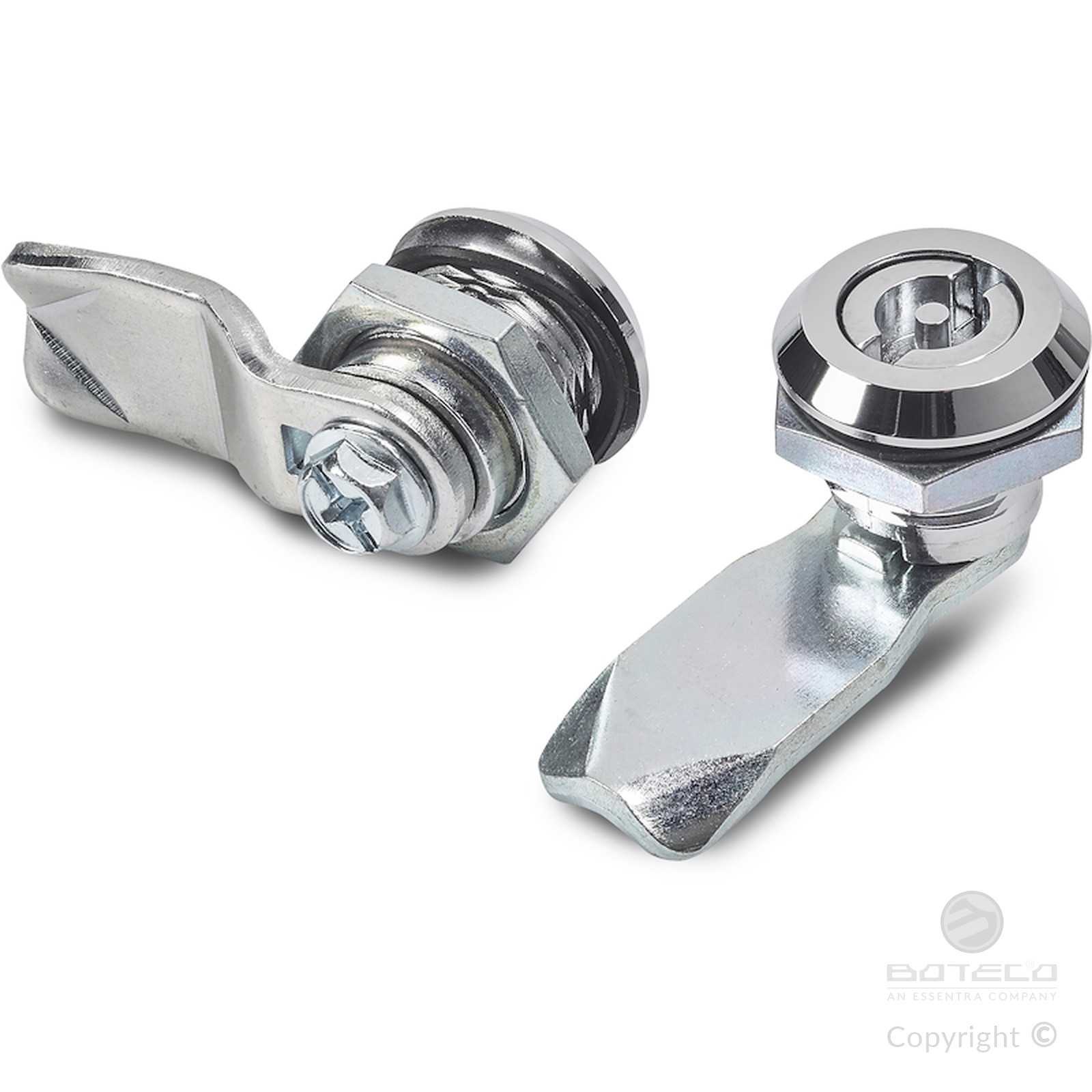

Versione J114-L: cromata.
| Codice | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chiave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11422.Z03E-4X45L | 3 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E-2X45L | 3 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E00X45L | 3 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E02X45L | 3 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E04X45L | 3 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E06X45L | 3 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E08X45L | 3 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E10X45L | 3 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z03E12X45L | 3 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
| - | J11422.Z05E-4X45L | 5 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E-2X45L | 5 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E00X45L | 5 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E02X45L | 5 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E04X45L | 5 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E06X45L | 5 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E08X45L | 5 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E10X45L | 5 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
| - | J11422.Z05E12X45L | 5 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
