GIUNTO ANGOLARE IN ACCIAIO - DIN 71802 - FORMA C
23
Y718

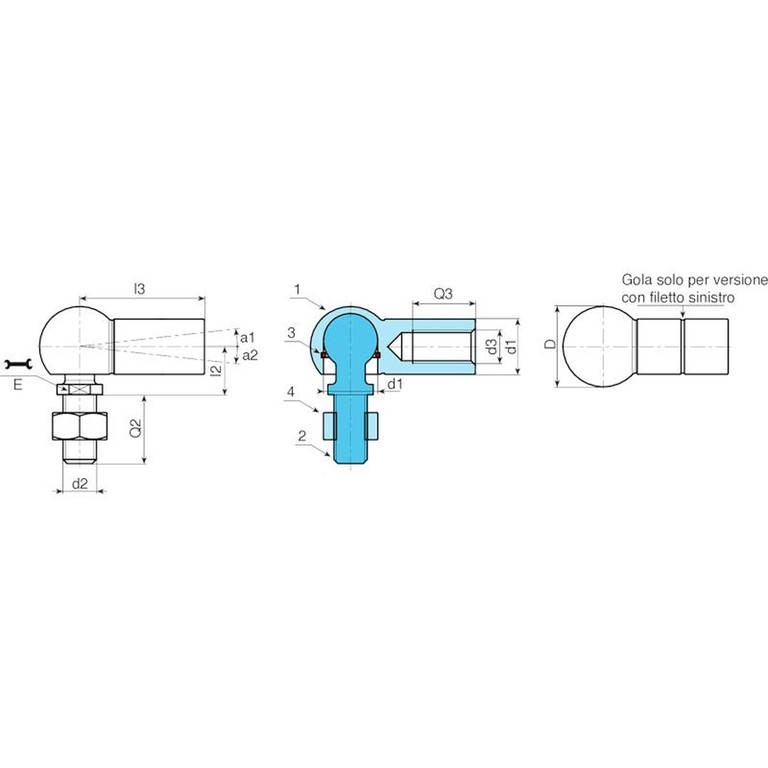

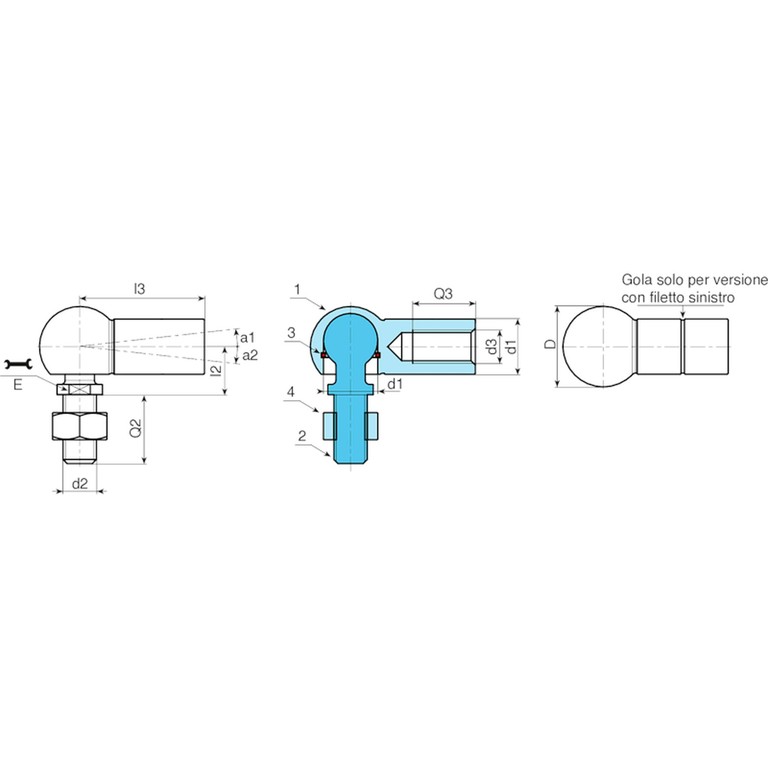

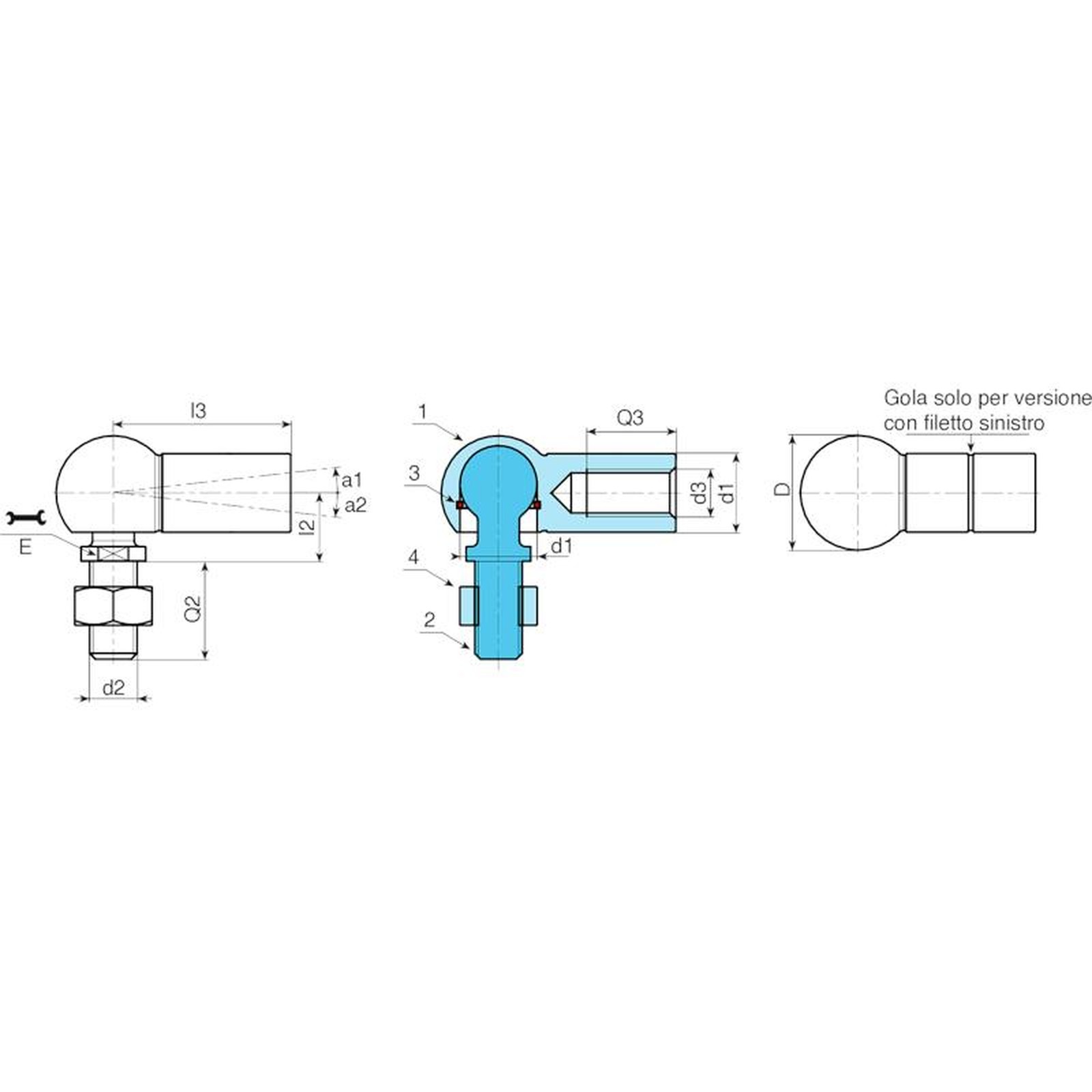

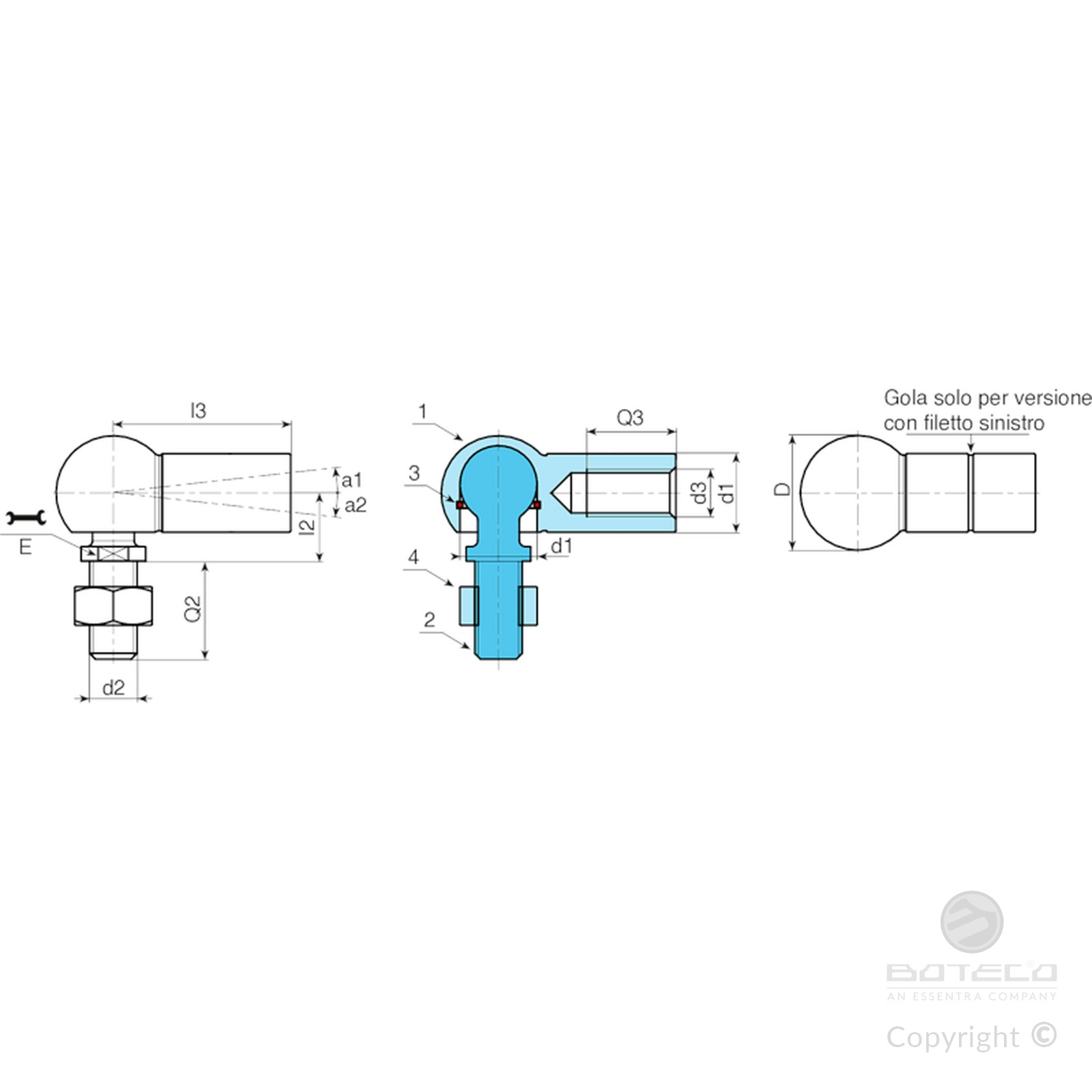

Giunti angolari
Materiali:
Acciaio con classe di resistenza 5.8.
Superficie:
Tornita a bassa rugosità.
Colore:
Zincatura blue standard.
Inserti:
(1) Snodo sferico in acciaio con foro filettato.
(3) Anello elastico di tenuta in acciaio armonico.
(4) Dado con foro filettato in acciaio, (DIN 934).
(2) Inserto sferico con sede chiave fresata e prigioniero filettato ricavato dal pieno in acciaio, (tolleranza filetto 6g).
Versione standard:
Filetto destro, (tolleranza filetto 6H).
Versione SX:
Filetto sinistro, (tolleranza filetto 6H). Distinguibile da presenza gola su snodo.
Richieste speciali:
Nessuna.






Versione 718 - snodo con filetto standard
Codice | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | - | 15 | 221 |
Versione 718 - snodo con filetto SINISTRO
Codice | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 18 | 221 |
