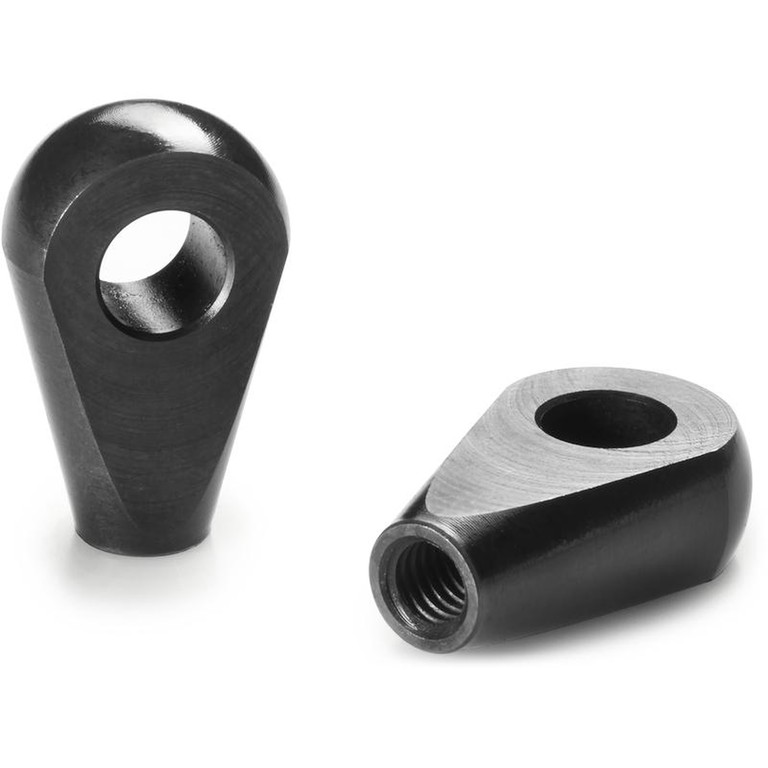

TERMINALE AD OCCHIELLO IN ACCIAIO
23
Y442
Componenti vari DIN
Materiali:
Acciaio con classe di resistenza 5.8.
Superficie:
Liscia da tornitura fine.
Colore:
Brunitura standard.
Foro:
(d1) Foro filettato cieco ricavato dal pieno, (tolleranza filetto 6H).
(d2) Foro liscio passante dal pieno, (tolleranza foro H7).
Richieste Speciali:
Su richiesta il prodotto può essere fornito zincato, (codice: Y442018.VZM06 - attenzione tolleranza foro H9).

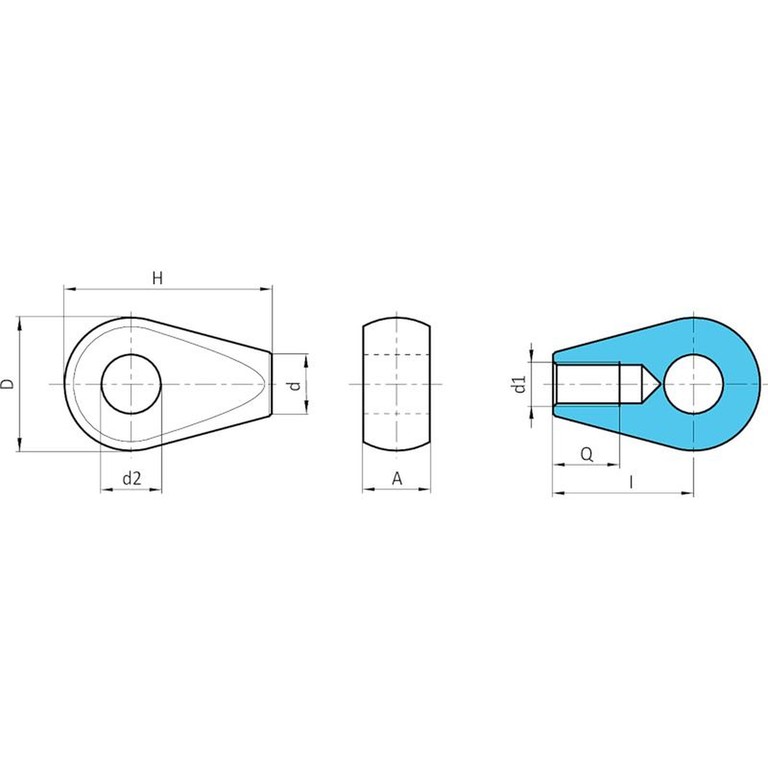

Codice | art. | D -0.3 | H | A -0,15 | I | d | d2 H7 | d1 6H | Q +1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|
Y44218.0001 | Y44218.SBM06 | 18 | 37 | 9 | 19 | 8,5 | 7,1 | M6 | 9 | 1,4 |
