RONDELLA A 4 LOBI CON BOCCOLA PASSANTE E TAPPO CENTRALE
17
Q284
Materiali:
Poliammide rinforzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori alternativi tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Verde (RAL 6024 cod. 17).
Rosso (RAL 3000 cod. 16).
Nero (RAL 9011 cod. 01).
Inserti:

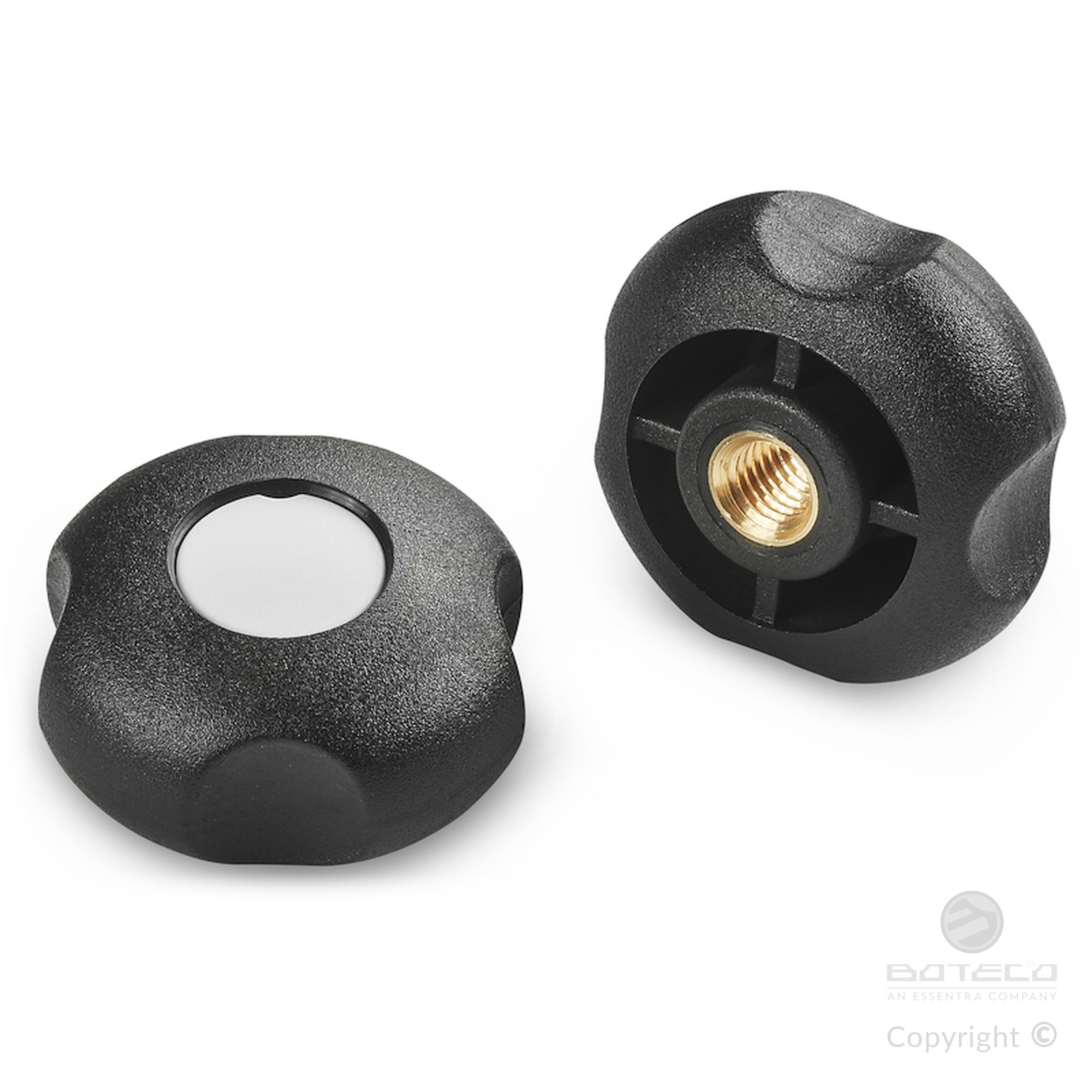

Versione Q284 TM:
Boccola con foro filettato passante in ottone, (tolleranza filetto 6H).

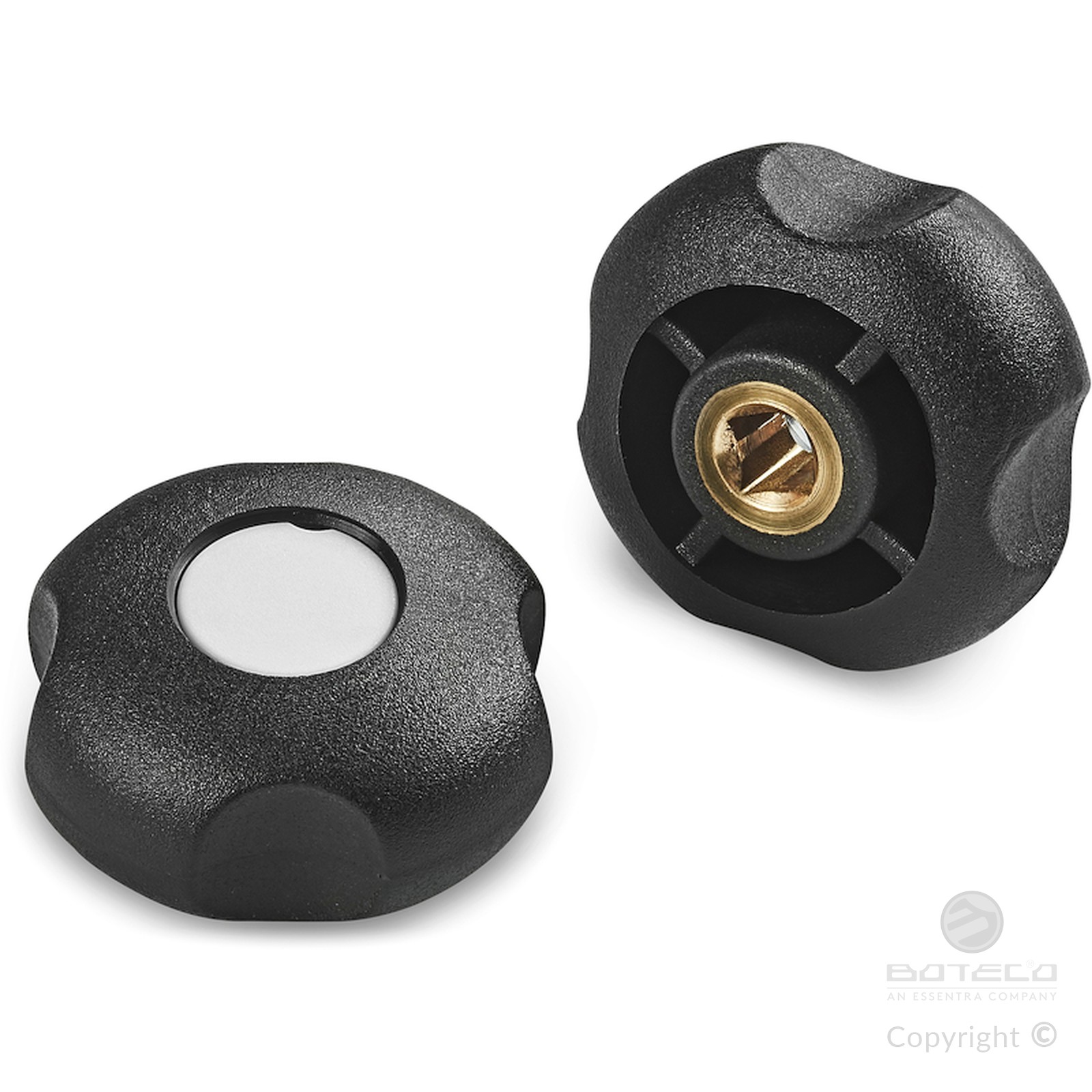

Versione Q284 TQ:
Boccola con foro quadro passante in ottone, (tolleranza foro H7).

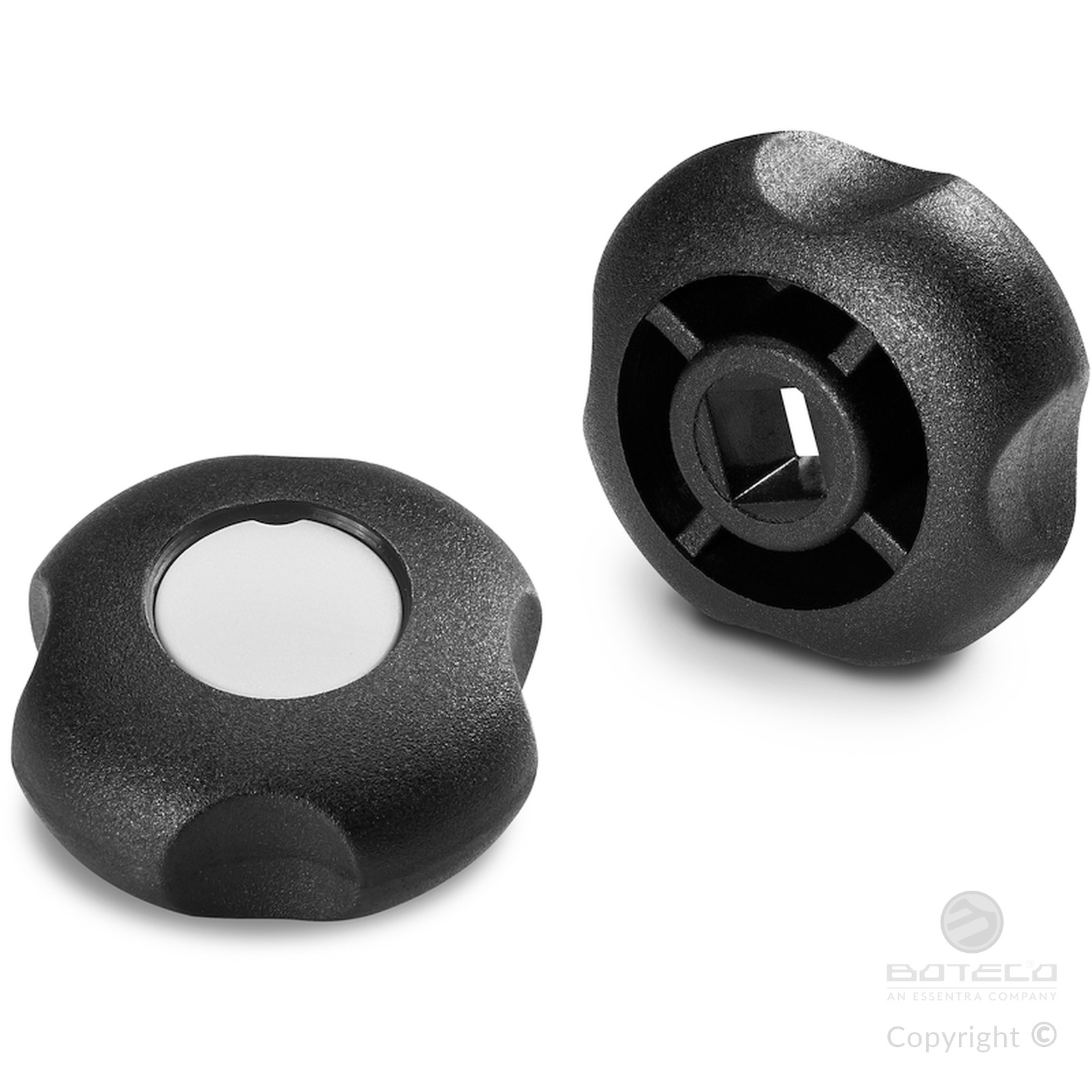

Versione Q284 TQ-PP:
Senza inserto, con foro quadro liscio passante ottenuto per stampaggio nella plastica.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori come da tabella colori.
Versione Q284 TM: Con inserto in ottone e foro filettato passante

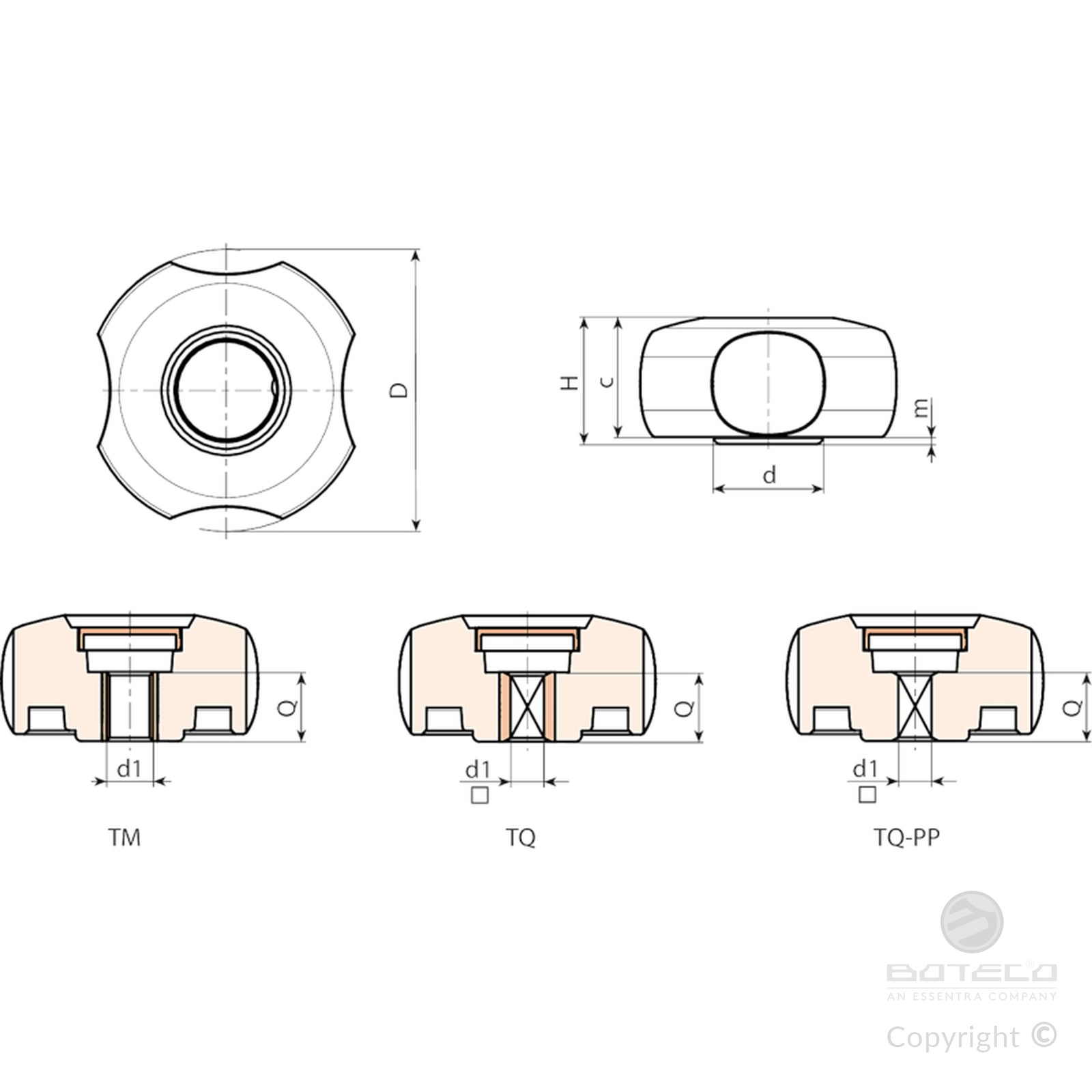

| Codice | art. | D | H | d | d2 | d3 | c | m | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0003 | Q28440.TM0801P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M8 | 15 | - |
| Q28440.0004 | Q28440.TM1001P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | M10 | 15 | - |
| Q28450.0001 | Q28450.TM0801P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | M8 | 15 | - |
| Q28460.0001 | Q28460.TM1001P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M10 | 15 | - |
| Q28460.0002 | Q28460.TM1201P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | M12 | 15 | - |
| Q28480.0001 | Q28480.TM1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | M10 | 15 | - |
| Q28480.0002 | Q28480.TM1201P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | M12 | 15 | - |
Versione Q284 TQ: Con inserto in ottone e foro QUADRO
| Codice | art. | D | H | d | d2 | d3 | c | m | d1 H7 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0005 | Q28440.TQ0601P | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28450.0002 | Q28450.TQ0601P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28450.0004 | Q28450.TQ0701P | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28460.0003 | Q28460.TQ0601P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28460.0005 | Q28460.TQ0701P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28460.0007 | Q28460.TQ0801P | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28480.0003 | Q28480.TQ0701P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28480.0005 | Q28480.TQ0801P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28480.0007 | Q28480.TQ0901P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28480.0009 | Q28480.TQ1001P | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
Versione Q284 TQ-PP: Con foro QUADRO nella plastica
| Codice | art. | D | H | d | d2 | d3 | c | m | d1 ±0,1 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q28440.0006 | Q28440.TQ0601PP | 40.5 | 20 | 17 | 18 | 13 | 19 | 1 | 6 | 15 | - |
| Q28450.0003 | Q28450.TQ0601PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 6 | 15 | - |
| Q28450.0005 | Q28450.TQ0701PP | 49 | 23 | 20 | 20 | 15 | 22 | 1 | 7 | 15 | - |
| Q28460.0004 | Q28460.TQ0601PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 6 | 15 | - |
| Q28460.0006 | Q28460.TQ0701PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 7 | 15 | - |
| Q28460.0008 | Q28460.TQ0801PP | 59 | 27 | 23 | 22 | 18 | 22,5 | 1,5 | 8 | 15 | - |
| Q28480.0004 | Q28480.TQ0701PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 7 | 15 | - |
| Q28480.0006 | Q28480.TQ0801PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 8 | 15 | - |
| Q28480.0008 | Q28480.TQ0901PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 9 | 15 | - |
| Q28480.0010 | Q28480.TQ1001PP | 79 | 26 | 30,5 | 22 | 20 | 24 | 2 | 10 | 15 | - |
