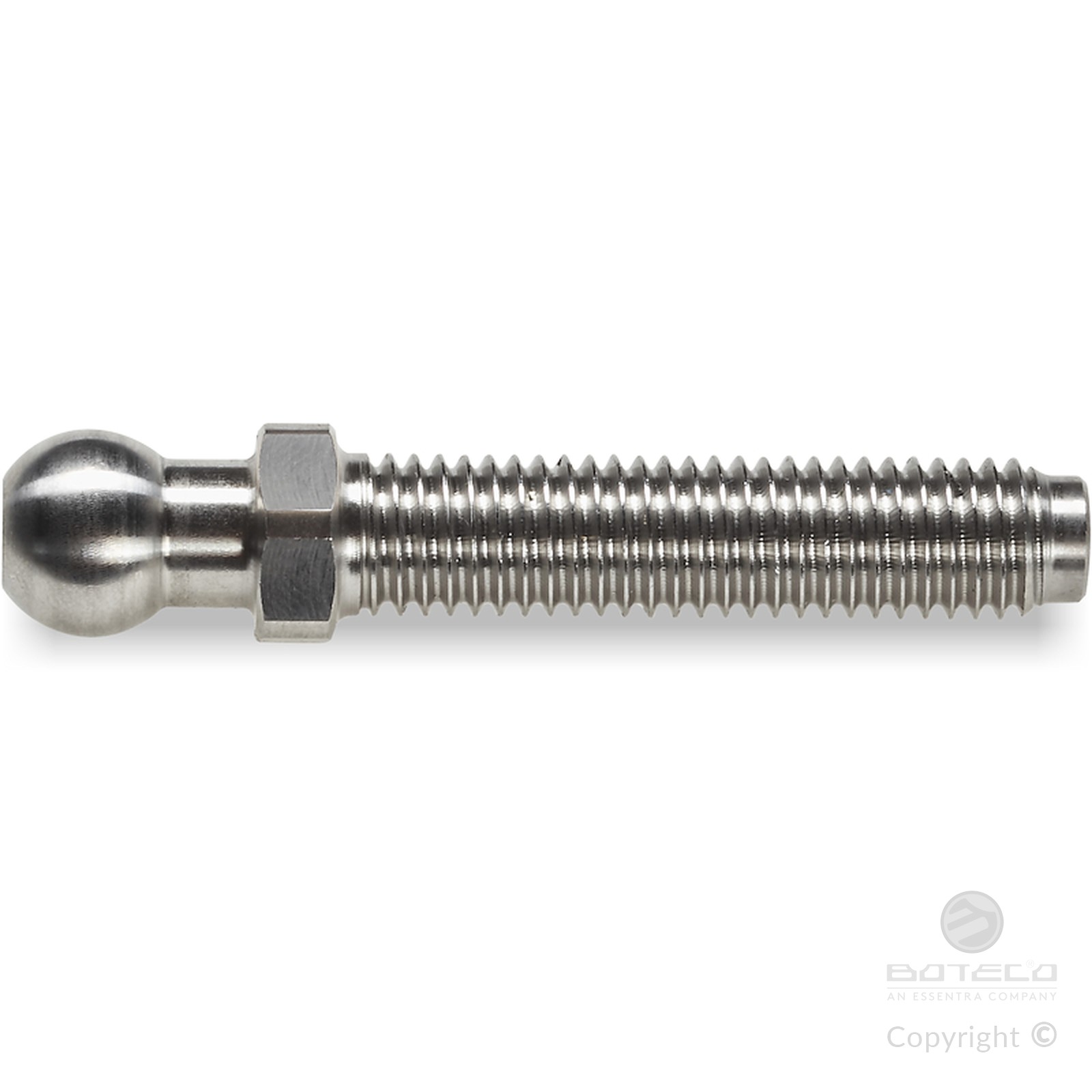

STELO FILETTATO IN ACCIAIO TIPO A - CON SNODO 12,4 ED ESAGONO DA 13 - TORNITO
16
PEPVZE13-PEPINE13
Steli Filettati
Materiali:
PEP.VZE13:
Acciaio automatico (39SMnPb36).
PEP.INE13:
Acciaio inox (Aisi 303).
Superficie:
Liscia.
Colore:
PEP.VZE16:
Zincata blue.
PEP.INE16:
Naturale.
Stelo:
Stelo tornito con base esagonale (tipo A) con filetto rullato (tolleranza filetto 6g).
Richieste speciali:
Su richiesta e per quantità, la lunghezza e la geometria degli inserti, possono essere fatte a disegno.
Compatibilità con basi:
Questi steli sono compatibili con le seguenti basi piede:
PIE.040S12,4 • PIE.050S12,4 • PIE.060S12,4 • PIE.080S12,4 • PIE.700080S125
Versione PEP.VZE: in acciaio zincato

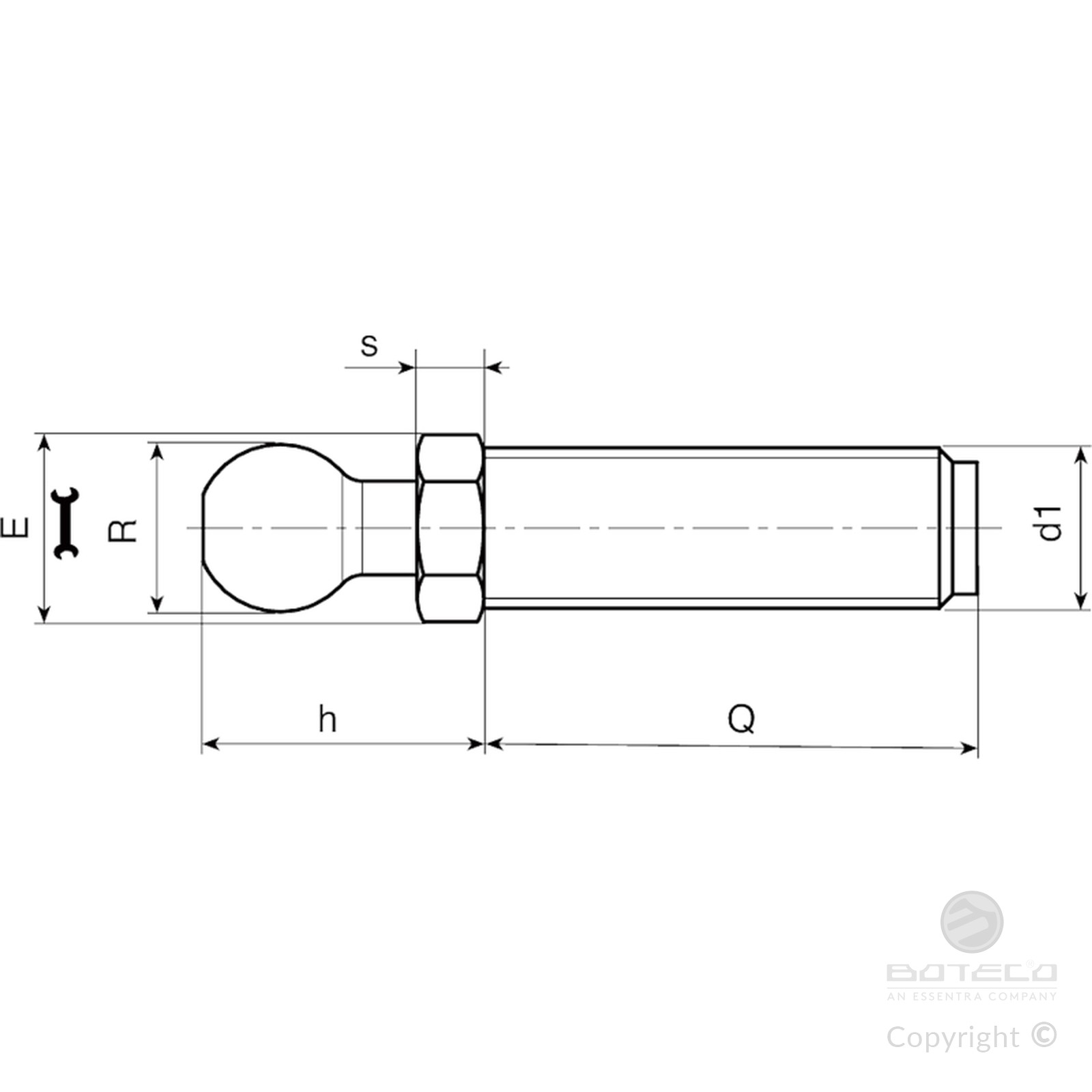

| Codice | Art. | E | s | h | R ±0,1 | d1 6g | Q | Q Max | Peso (g) |
|---|
A.R. = Lunghezze perno a richiesta, con un minimo di 100 pezzi.
Versione PEP.INE: in acciaio inox (Aisi 303)
| Codice | Art. | E | s | h | R ±0,1 | d1 6g | Q | Q Max | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| PEP.INE13X5M08X45 | PEP.INE13X5M08X45 | 13 | 5 | 20 | 12.4 | M8 | 45 | 70 | 29 |
| PEP.INE13X5M08X70 | PEP.INE13X5M08X70 | 13 | 5 | 20 | 12.4 | M8 | 70 | 70 | 36 |
| PEP.INE13X5M10X45 | PEP.INE13X5M10X45 | 13 | 5 | 20 | 12.4 | M10 | 45 | 70 | 37 |
| PEP.INE13X5M10X70 | PEP.INE13X5M10X70 | 13 | 5 | 20 | 12.4 | M10 | 70 | 70 | 70 |
| PEP.INE13X5M12X45 | PEP.INE13X5M12X45 | 13 | 5 | 20 | 12.4 | M12 | 45 | 100 | 46 |
| PEP.INE13X5M12X70 | PEP.INE13X5M12X70 | 13 | 5 | 20 | 12.4 | M12 | 70 | 100 | 65 |
| PEP.INE13X5M12X100 | PEP.INE13X5M12X100 | 13 | 5 | 20 | 12.4 | M12 | 100 | 100 | 85 |
Lunghezze perno a richiesta, con un minimo di 100 pezzi.
