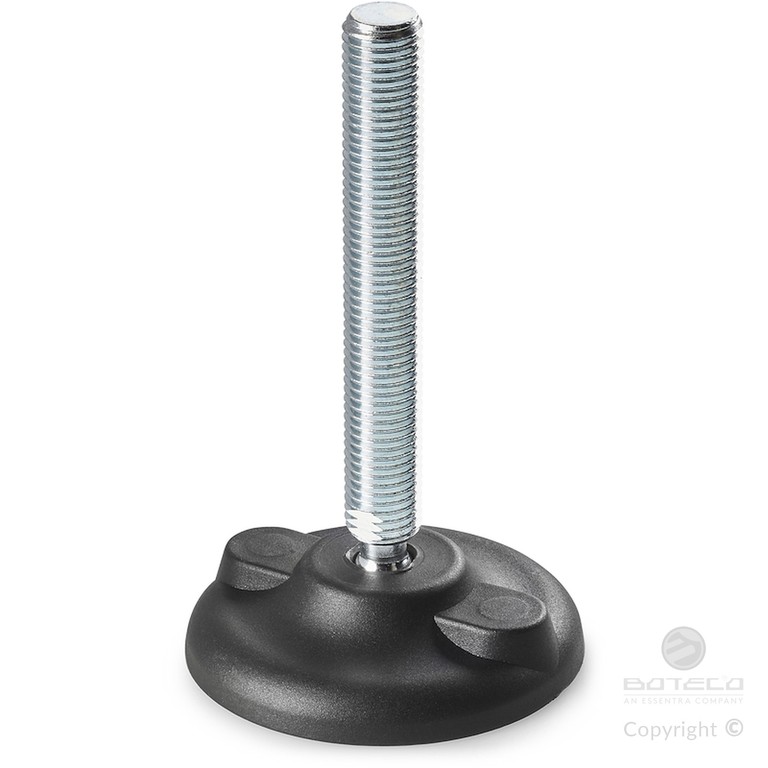

PIEDINO DI APPOGGIO CON FISSAGGIO A TERRA CON STELO SNODATO TIPO B IN ACCIAIO E CON SFERA 12,4 E BASE ANTISCIVOLO

16

P916


Piedi plastica con fissaggio - stelo snodato+antiscivolo

    Materiali:

    Poliammide rinforzata. Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Inserti:

    P916:

    Stelo filettato e snodato (sfera 12,4) con sede per chiave fresata (tipo B) in acciaio zincato, (tolleranza filetto 6g).

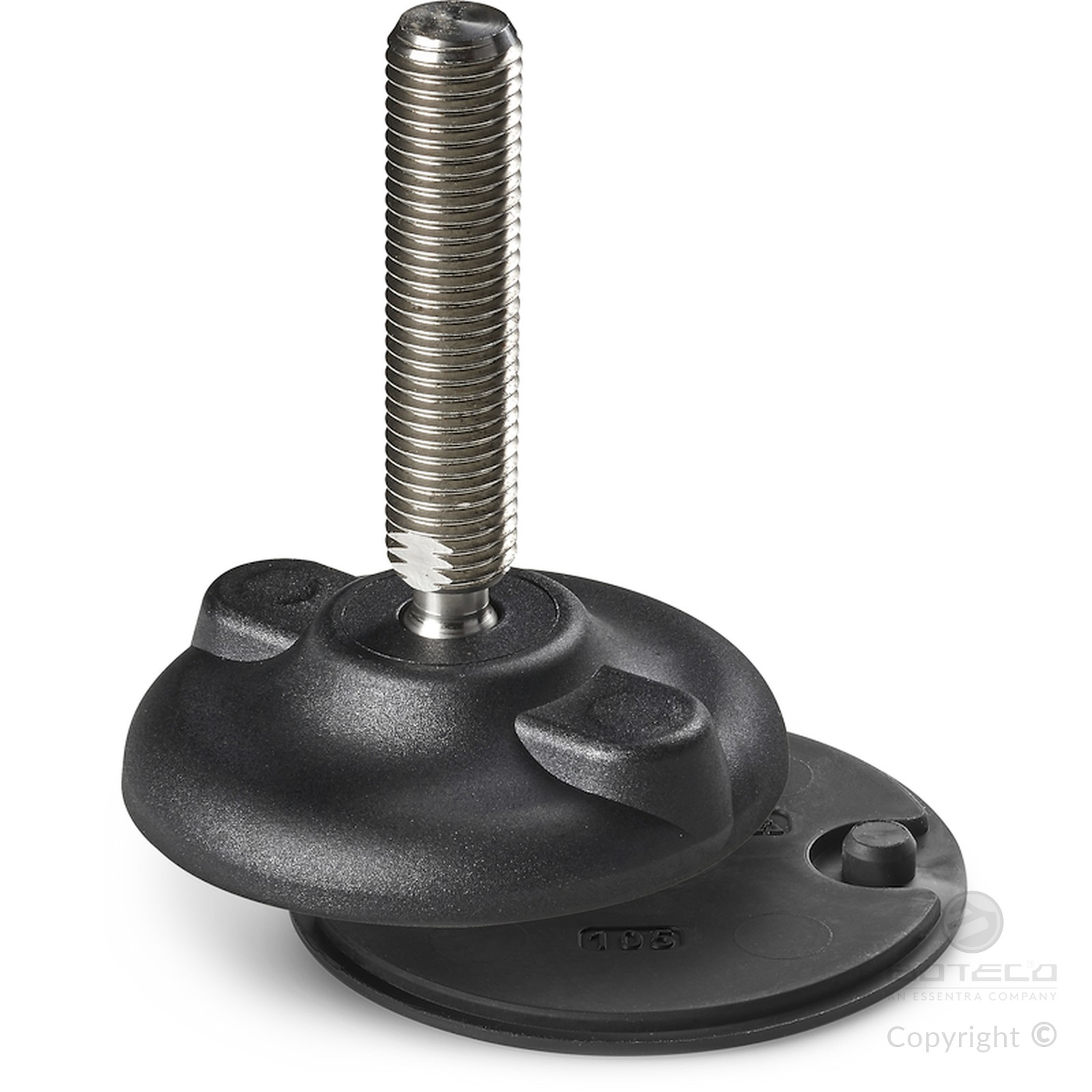

    P916CIN:

    Stelo filettato e snodato (sfera 12,4) con sede per chiave fresata (tipo B) in acciaio inox (Aisi 303), (tolleranza filetto 6g).

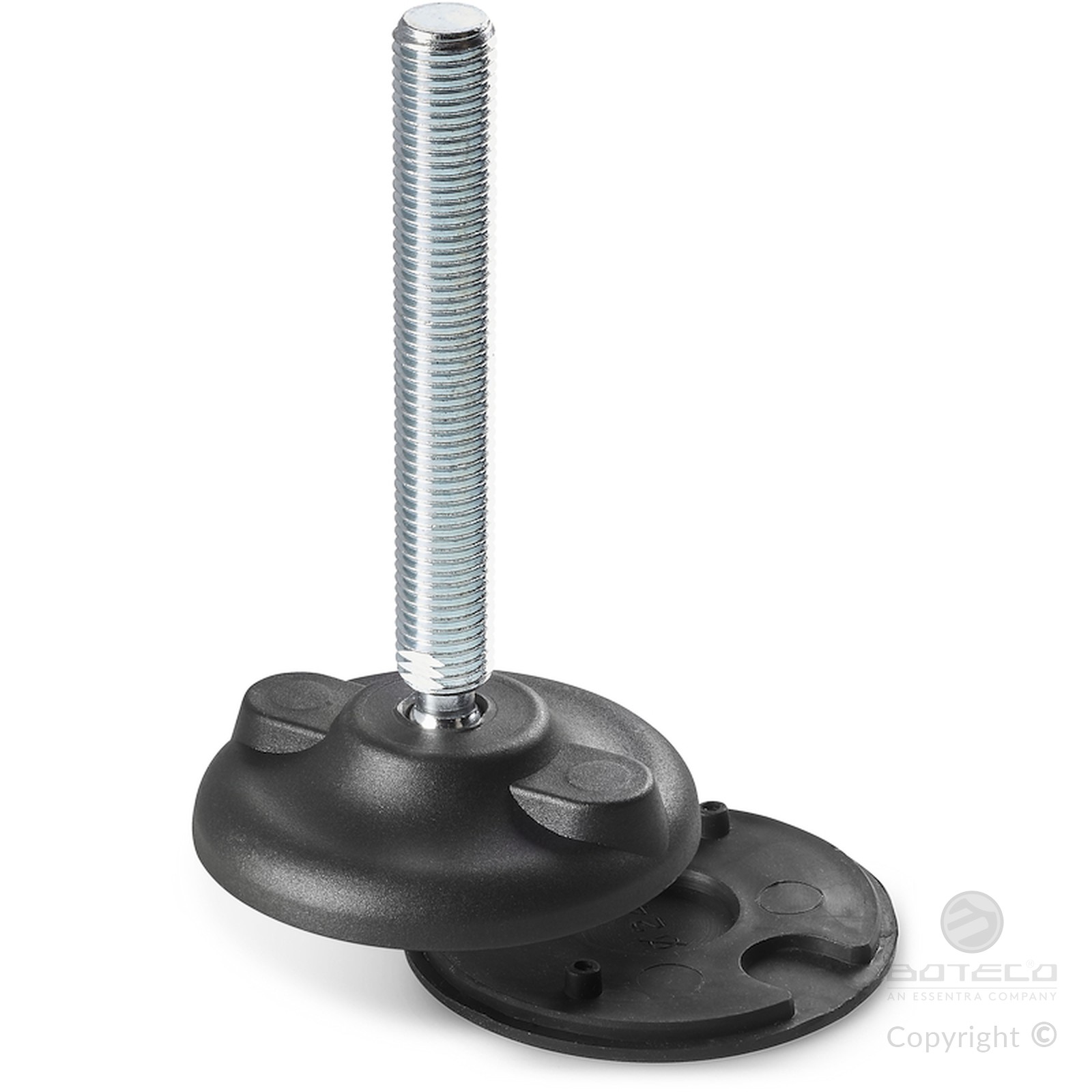

    Base antiscivolo:

    Base antiscivolo in gomma termoplastica SBS a 75 Shore, di colore nero RAL 9011. Resistente ad oli e grassi. Montata a pressione.

    Fissaggio a terra:

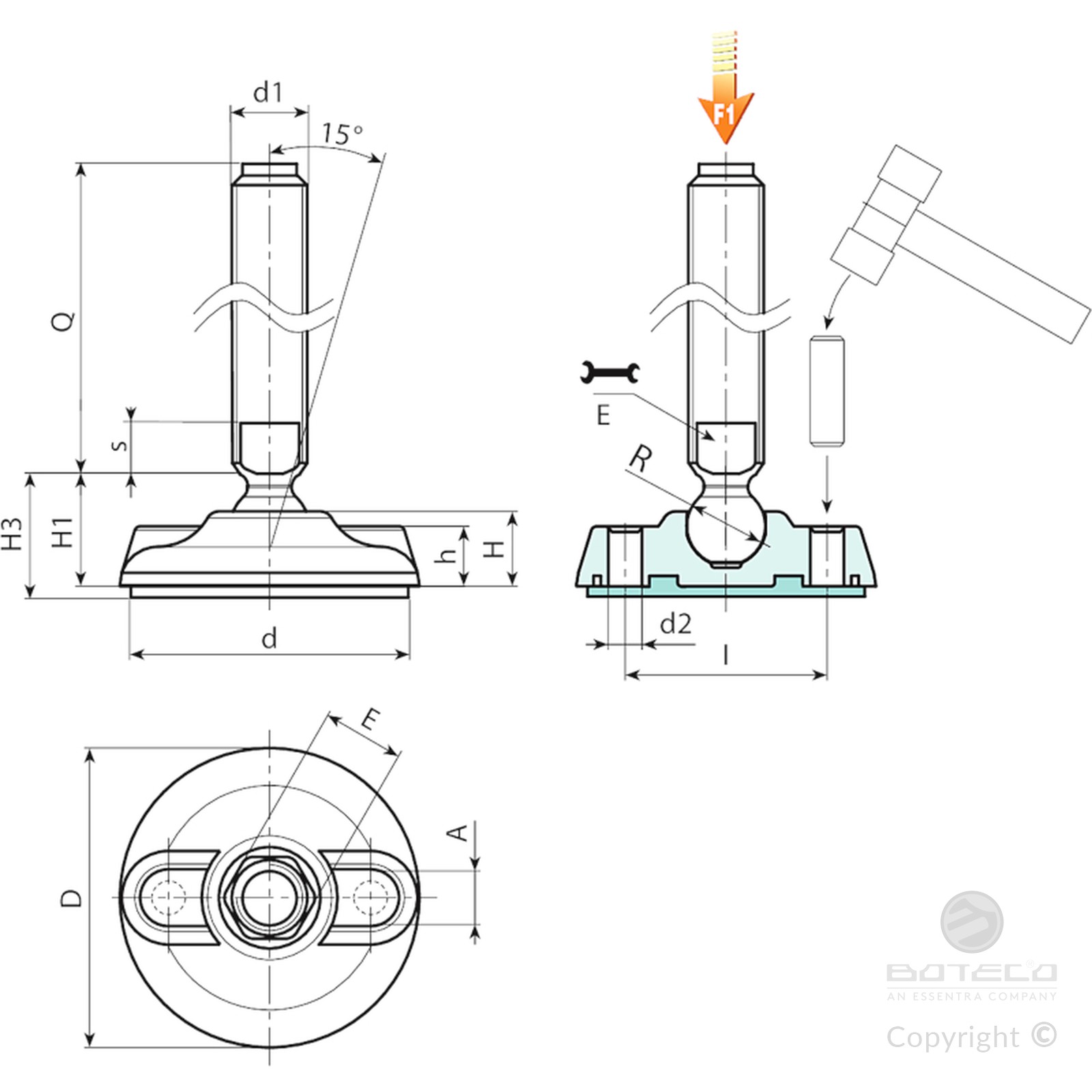

    ll piedino viene fornito con i fori per il fissaggio a terra chiusi. Per aprirli rompere la membrana in plastica (vedi disegno).

    Richieste speciali:

    Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.

    Su richiesta e per quantità il piede può essere fornito di colore arancio (RAL 2004).

    Scheda tecnica

    Versione P916: Piede di appoggio con stelo tipo B (sede chiave fresata) e sfera 12,4 - con antiscivolo in SBS

    Codice Art. D H I H1 H3 h A E s d2 d R d1 6g Q Peso (g) F1 (kN)
    P916080.0012 P916080.TM16X7001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 70 171 10
    P916080.0014 P916080.TM16X9001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 90 194 10
    P916080.0001 P916080.TM16X11001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 110 217 10
    P916080.0003 P916080.TM16X13001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 130 240 10
    P916080.0006 P916080.TM16X15001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 150 263 10
    P916080.0009 P916080.TM16X17001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 170 286 10
    Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
    Lunghezze perno a richiesta, con un minimo di 100 pezzi.

    Versione P916CIN: Piede di appoggio con stelo tipo B - INOX - (sede chiave fresata) e sfera 12,4 - con antiscivolo in SBS

    Codice Art. D H I H1 H3 h A E s d2 d R d1 6g Q Peso (g) F1 (kN)
    P916080.0002 P916080.TM16X11001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 110 217 10
    P916080.0004 P916080.TM16X13001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 130 240 10
    P916080.0007 P916080.TM16X15001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 150 263 10
    P916080.0011 P916080.TM16X17001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 170 286 10
    Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
    Lunghezze perno a richiesta, con un minimo di 100 pezzi.
