P911ESD

PIEDINO DI APPOGGIO CON FISSAGGIO A TERRA - IN MATERIALE ESD - CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 12,4

Piedi plastica con fissaggio - stelo snodato

Scheda tecnica Maggiori informazioni

Prodotti alternativi

16

P700ESD

PIEDINO DI APPOGGIO CON FISSAGGIO LATERALE - IN MATERIALE ESD - CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 12.4

Piedi in plastica - stelo snodato
16

P900ESD

PIEDINO DI APPOGGIO PICCOLO - IN MATERIALE ESD - CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 12.4

Piedi in plastica - stelo snodato
16

P902ESD

PIEDINO DI APPOGGIO CON FISSAGGIO A TERRA - IN MATERIALE ESD - CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 15

Piedi plastica con fissaggio - stelo snodato
16

P905ESD

PIEDINO DI APPOGGIO PICCOLO - IN MATERIALE ESD - CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 15

Piedi in plastica - stelo snodato

Descrizione

Note: Questo articolo è prodotto con materiale additivato ESD-C (Electro Static Discharge – Conductive) secondo la norma EN IEC 61340-5-1. Il prodotto risulta conduttivo e previene la formazione di scariche elettrostatiche facilitandone il passaggio a terra. Una tampografia in colore giallo (ESD-C) aiuta la sua identificazione. Prodotto adatto per linee di produzione di materiale elettronico e per uso su atmosfere esplosive.

Materiali:

Poliammide rinforzata, con additivi conduttivi (ESD-C)

Resistente ad olii e grassi.

Superficie:

Satinata.

Colore:

Nero(RAL 9011).

Inserti:

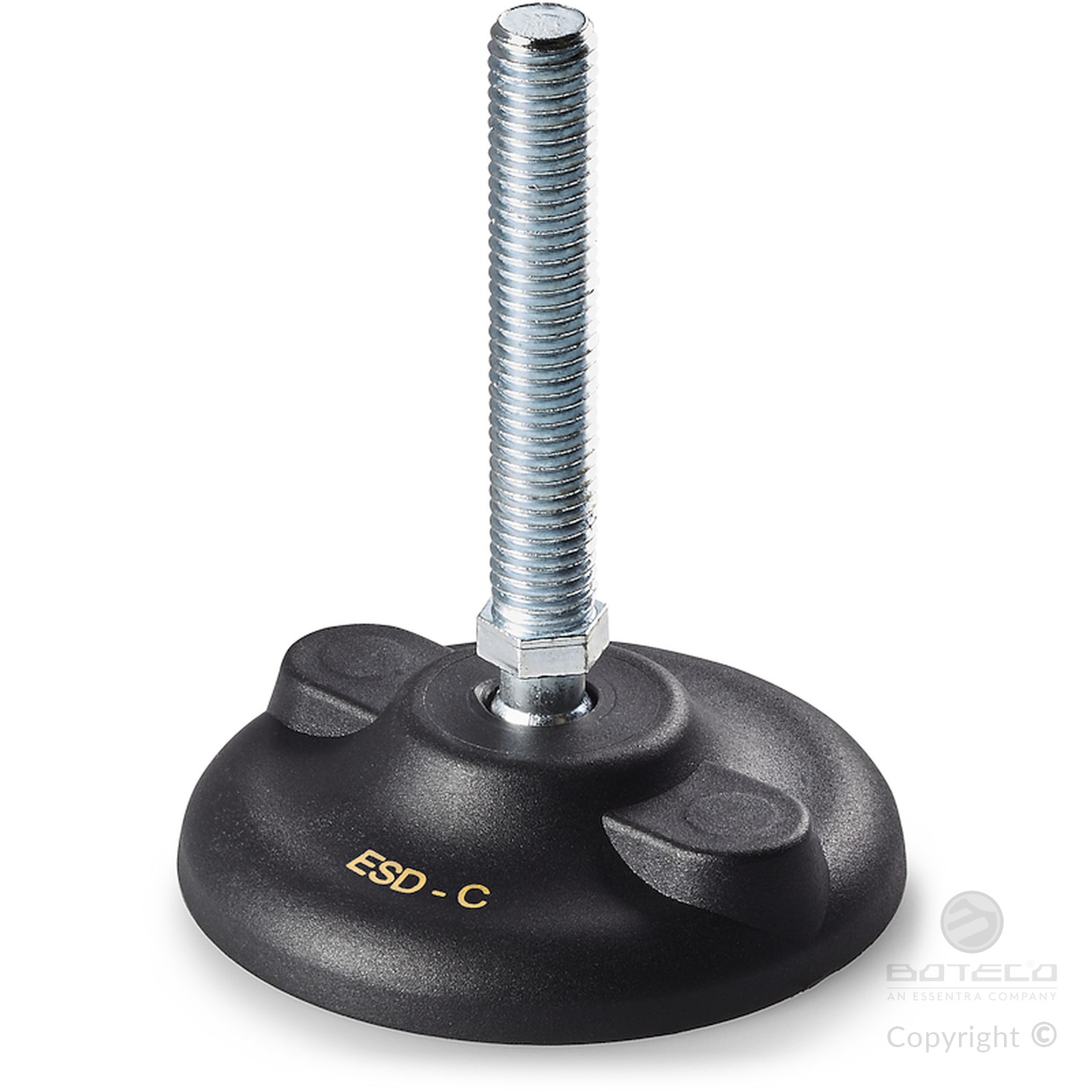

P911ESD:

Stelo filettato e snodato (sfera 12,4) con base esagonale in acciaio zincato, (tolleranza filetto 6g).

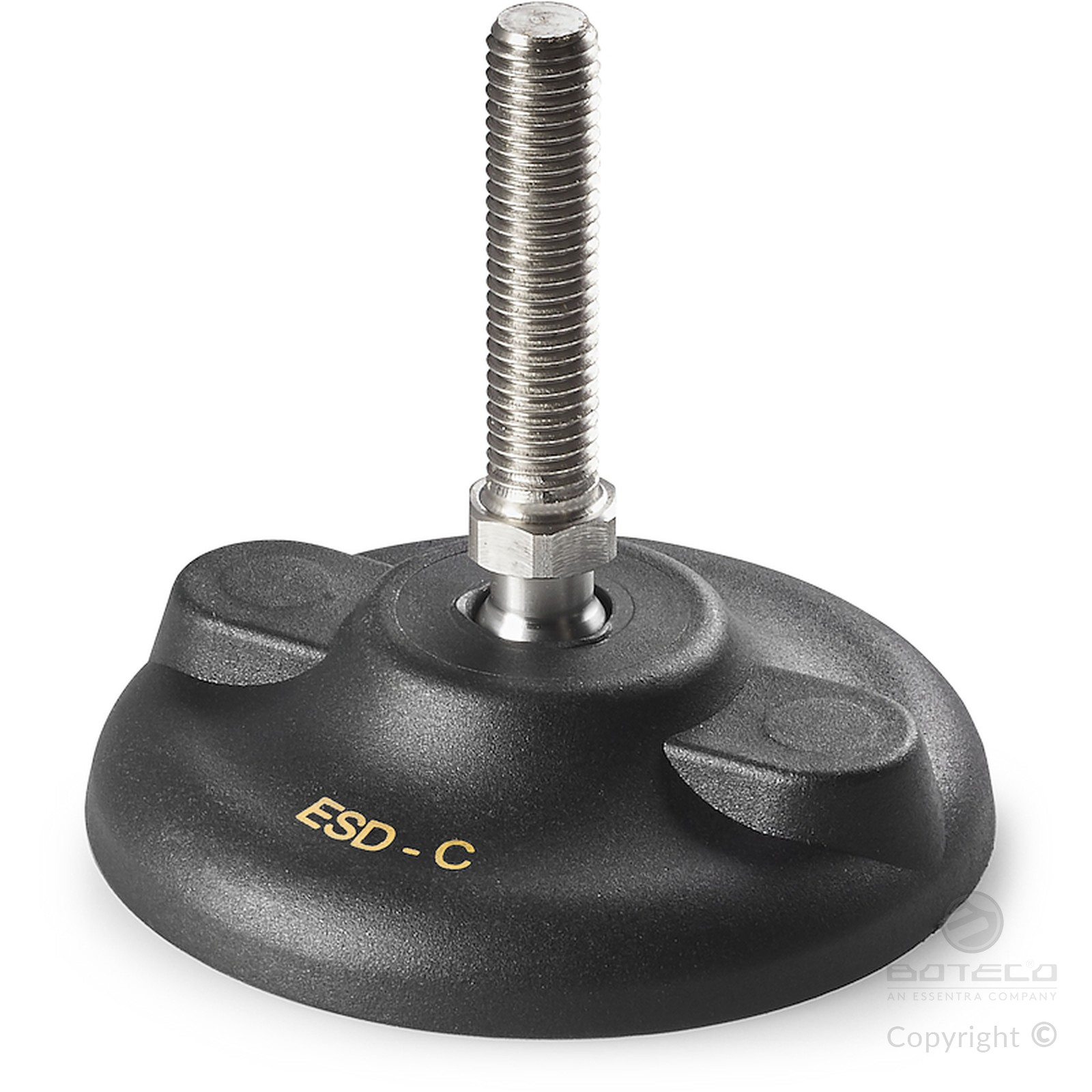

P911CINESD:

Stelo filettato e snodato (sfera 12,4) con base esagonale in acciaio inox (Aisi 303), (tolleranza filetto 6g).

Fissaggio a terra:

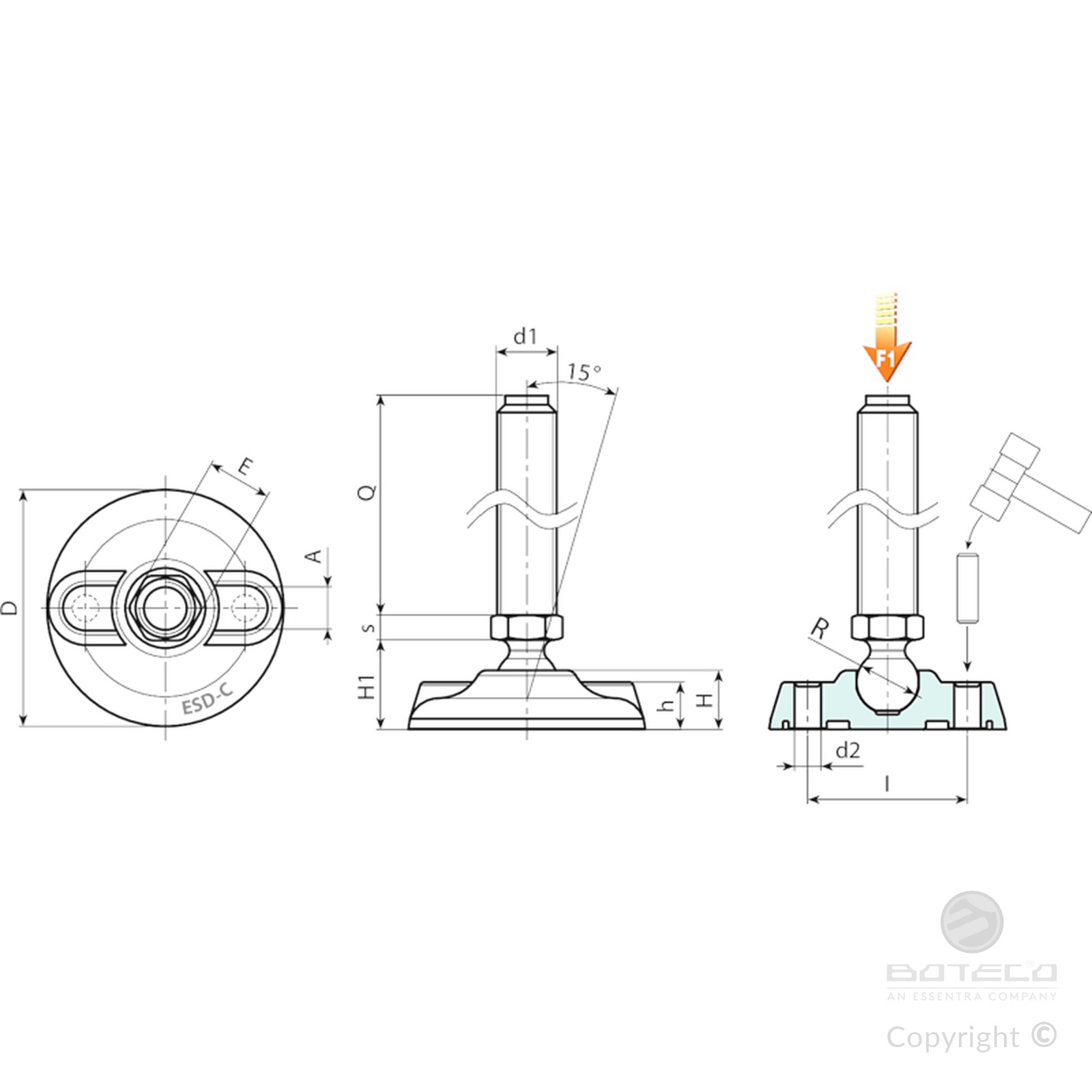

ll piedino viene fornito con i fori per il fissaggio a terra chiusi. Per aprirli rompere la membrana in plastica (vedi disegno).

Richieste speciali:

Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.

Versione P911ESD: Piede di appoggio con stelo tipo A (con esagono) e sfera 12,4

Codice	Art.	D	H	I	H1	h	A	E	s	d2	R	d1 6g	Q	Peso (g)	F1 (kN)
P911080.0025	P911080.TM08X4501ESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	45	66	10
P911080.0026	P911080.TM08X7001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	70	73	10
P911080.0027	P911080.TM10X4501ESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	45	74	10
P911080.0028	P911080.TM10X7001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	70	86	10
P911080.0029	P911080.TM10X10001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	100	123	10
P911080.0030	P911080.TM12X4501ESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	45	84	10
P911080.0031	P911080.TM12X7001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	70	101	10
P911080.0032	P911080.TM12X10001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	100	145	10

Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.

Lunghezze perno a richiesta con un minimo di 100 pezzi.

Versione P911CINESD: Piede di appoggio con stelo tipo A - INOX - (con esagono) e sfera 12,4

Codice	Art.	D	H	I	H1	h	A	E	s	d2	R	d1 6g	Q	Peso (g)	F1 (kN)
P911080.0033	P911080.TM08X4501CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	45	66	10
P911080.0034	P911080.TM08X7001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	70	73	10
P911080.0035	P911080.TM10X4501CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	45	74	10
P911080.0036	P911080.TM10X7001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	70	86	10
P911080.0037	P911080.TM12X4501CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	45	84	10
P911080.0038	P911080.TM12X7001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	70	101	10
P911080.0039	P911080.TM12X10001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	100	145	10
