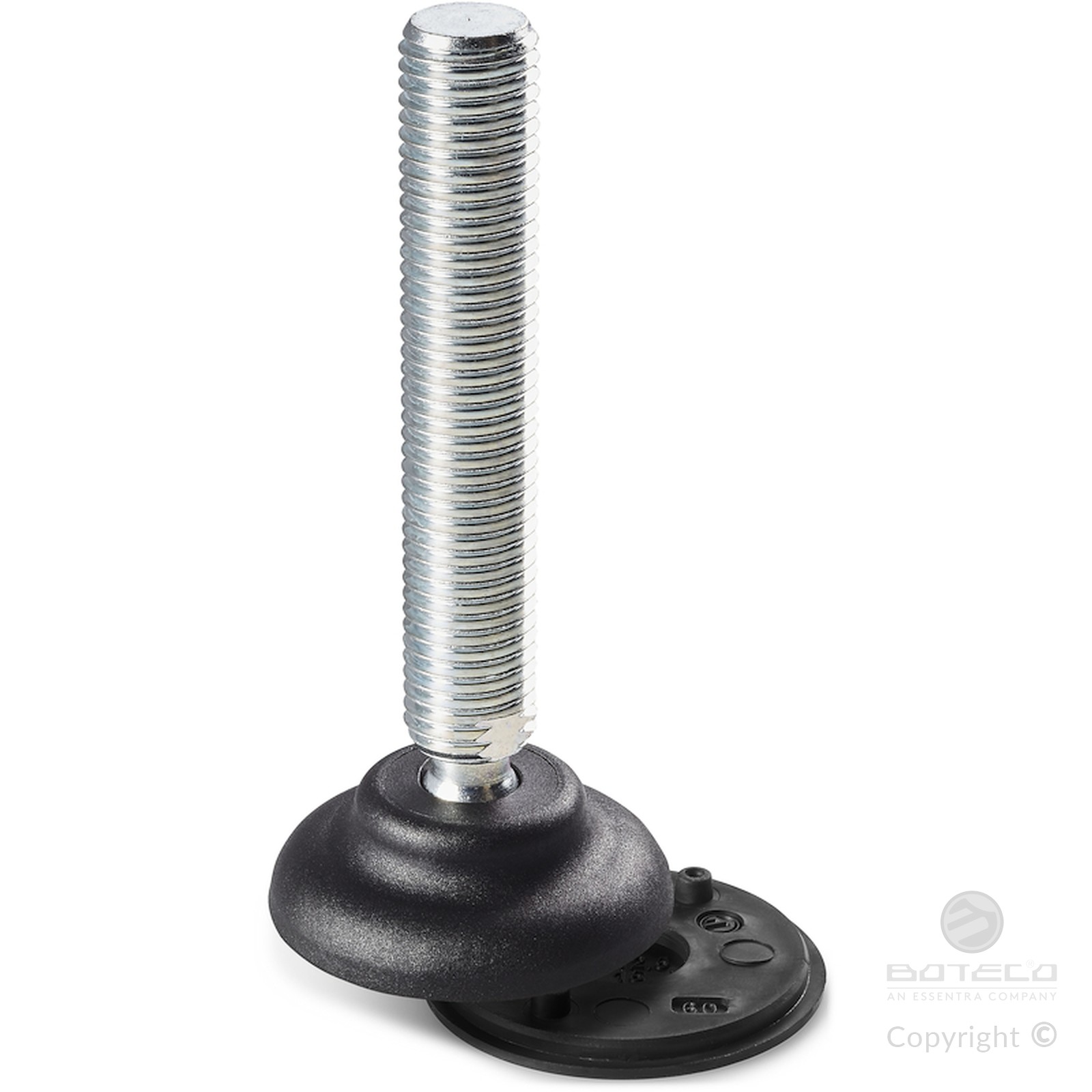

PIEDINO DI APPOGGIO PICCOLO CON STELO SNODATO TIPO B IN ACCIAIO E CON SFERA 15 E BASE ANTISCIVOLO

16

P910


Piedi plastica - stelo snodato + antiscivolo

    Materiali:

    Poliammide rinforzata. Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Inserti:

    Stelo filettato e snodato (sfera 15) con sede per chiave fresata (tipo B) in acciaio zincato, (tolleranza filetto 6g).

    Base antiscivolo:

    Base antiscivolo in gomma termoplastica SBS a 75 Shore, di colore nero RAL 9011. Resistente ad oli e grassi. Montata a pressione.

    Richieste speciali:

    Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.

    Su richiesta e per quantità il piede può essere fornito di colore Arancio (RAL 2004).

    Scheda tecnica

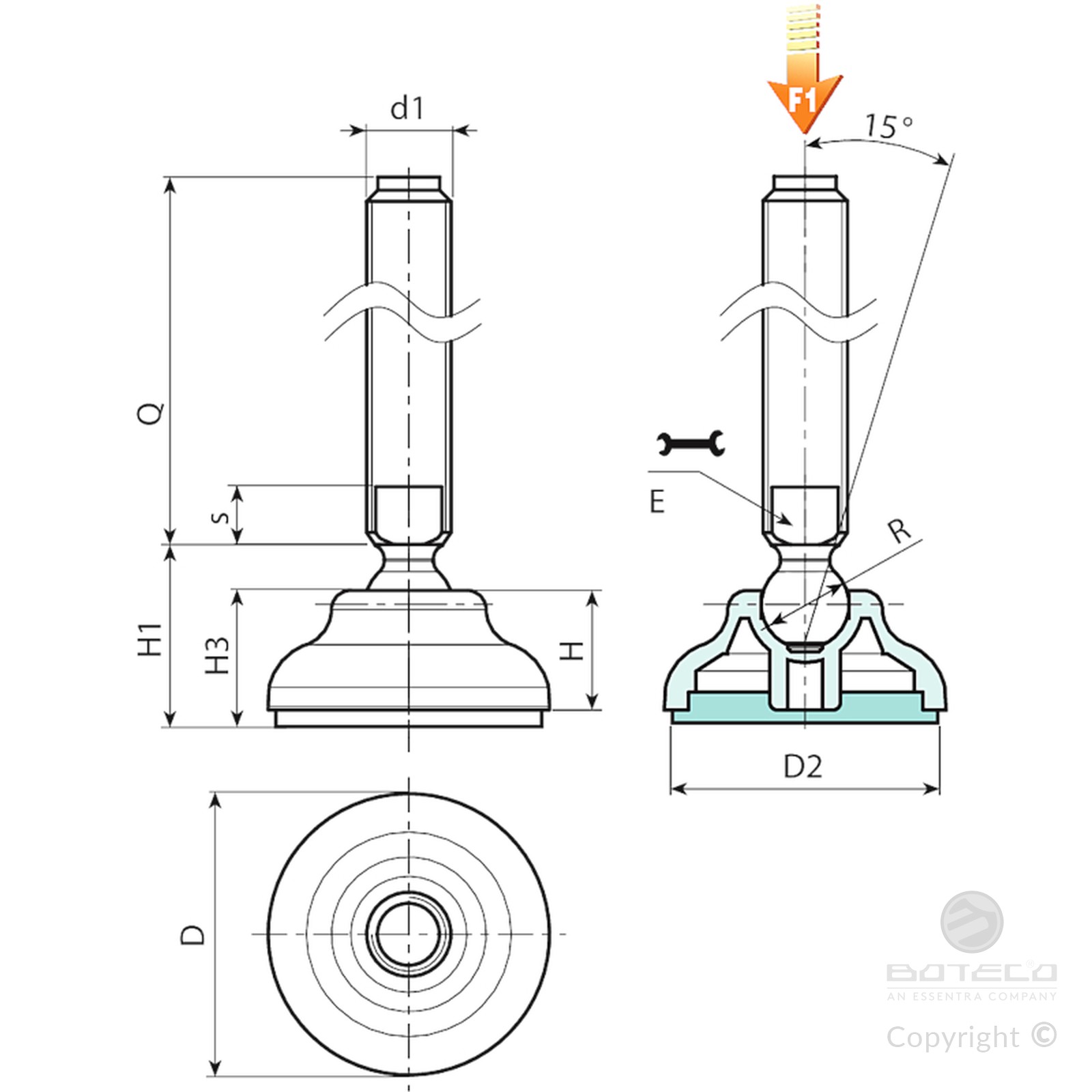

    Versione P910: Piede di appoggio con stelo tipo B (sede chiave fresata) e sfera 15 - con antiscivolo in SBS

    Codice Art. D D2 H H1 H3 E s R d1 6g Q Peso (g) F1 (kN)
    P91060.0007 P91060.TM20X5001 60 59 20 29 22 16 7 15 M20 50 158 13
    P91060.0008 P91060.TM20X7001 60 59 20 29 22 16 7 15 M20 70 198 13
    P91060.0009 P91060.TM20X9001 60 59 20 29 22 16 7 15 M20 90 238 13
    P91060.0001 P91060.TM20X11001 60 59 20 29 22 16 7 15 M20 110 280 13
    P91060.0002 P91060.TM20X13001 60 59 20 29 22 16 7 15 M20 130 320 13
    P91060.0003 P91060.TM20X15001 60 59 20 29 22 16 7 15 M20 150 360 13
    P91060.0004 P91060.TM20X17001 60 59 20 29 22 16 7 15 M20 170 400 13
    P91060.0005 P91060.TM20X19001 60 59 20 29 22 16 7 15 M20 190 440 13
    P91060.0006 P91060.TM20X21001 60 59 20 29 22 16 7 15 M20 210 480 13
    Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
    Lunghezze perno a richiesta con un minimo di 100 pezzi.
