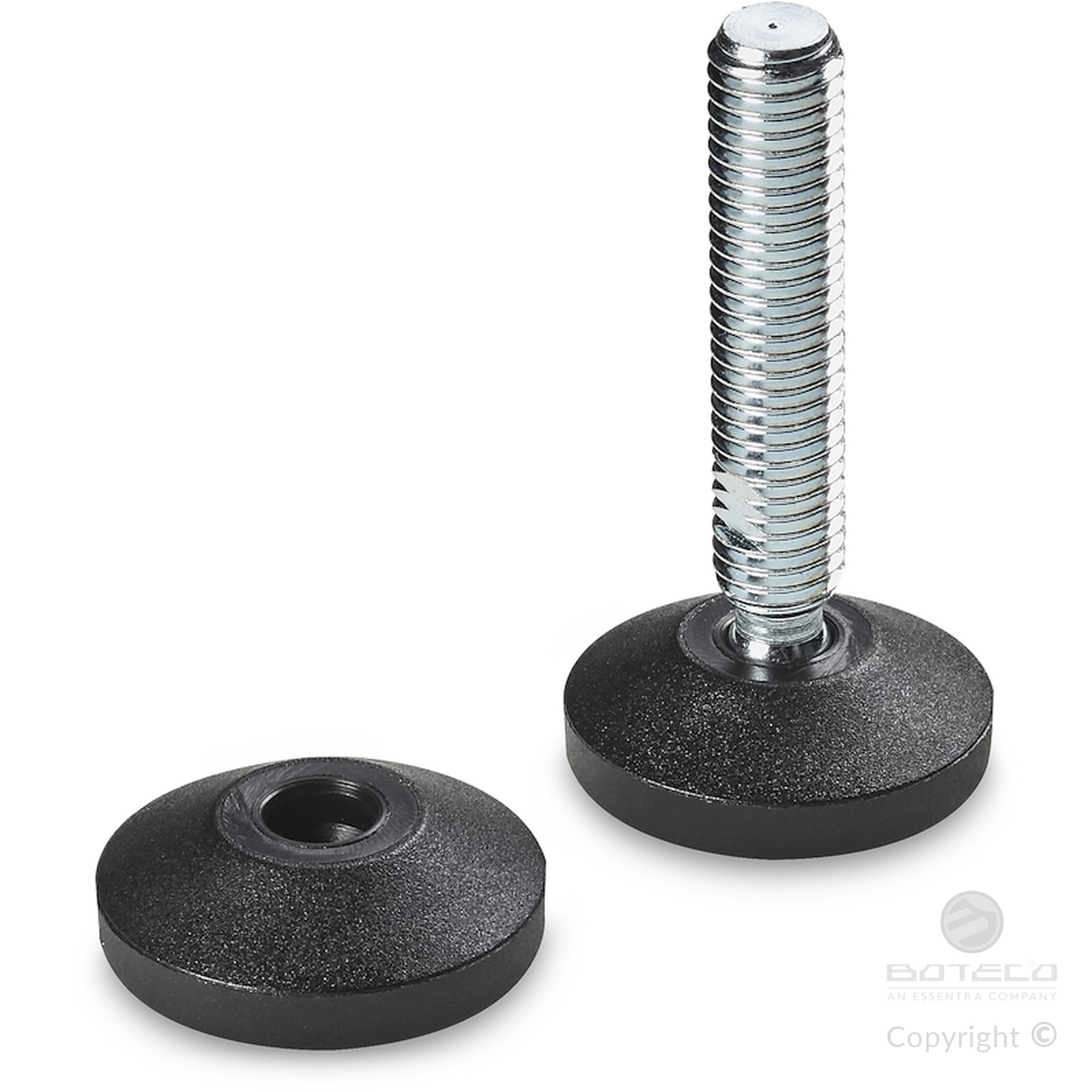

PIEDINO DI APPOGGIO PIENO CON STELO FILETTATO E SNODATO
16
P814
Piedi in plastica - stelo snodato
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Stelo filettato con snodo sferico in acciaio zincato, (tolleranza filetto 6g); con fresatura per chiave di regolazione.

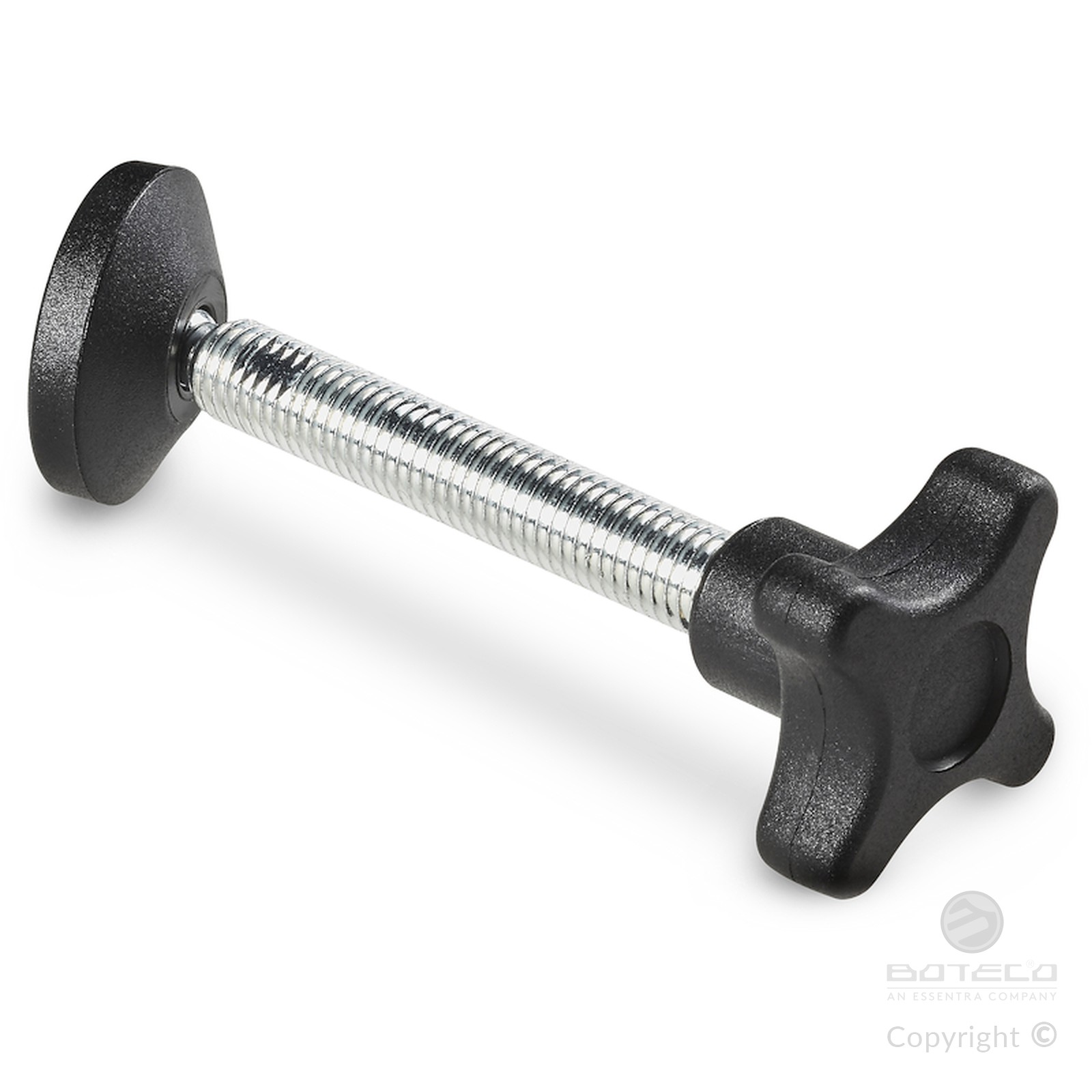

Note: La base del piedino P814 può essere usata in combinazione con altre impugnature di manovra per avere una superficie di chiusura o spinta maggiore.
Richieste speciali:

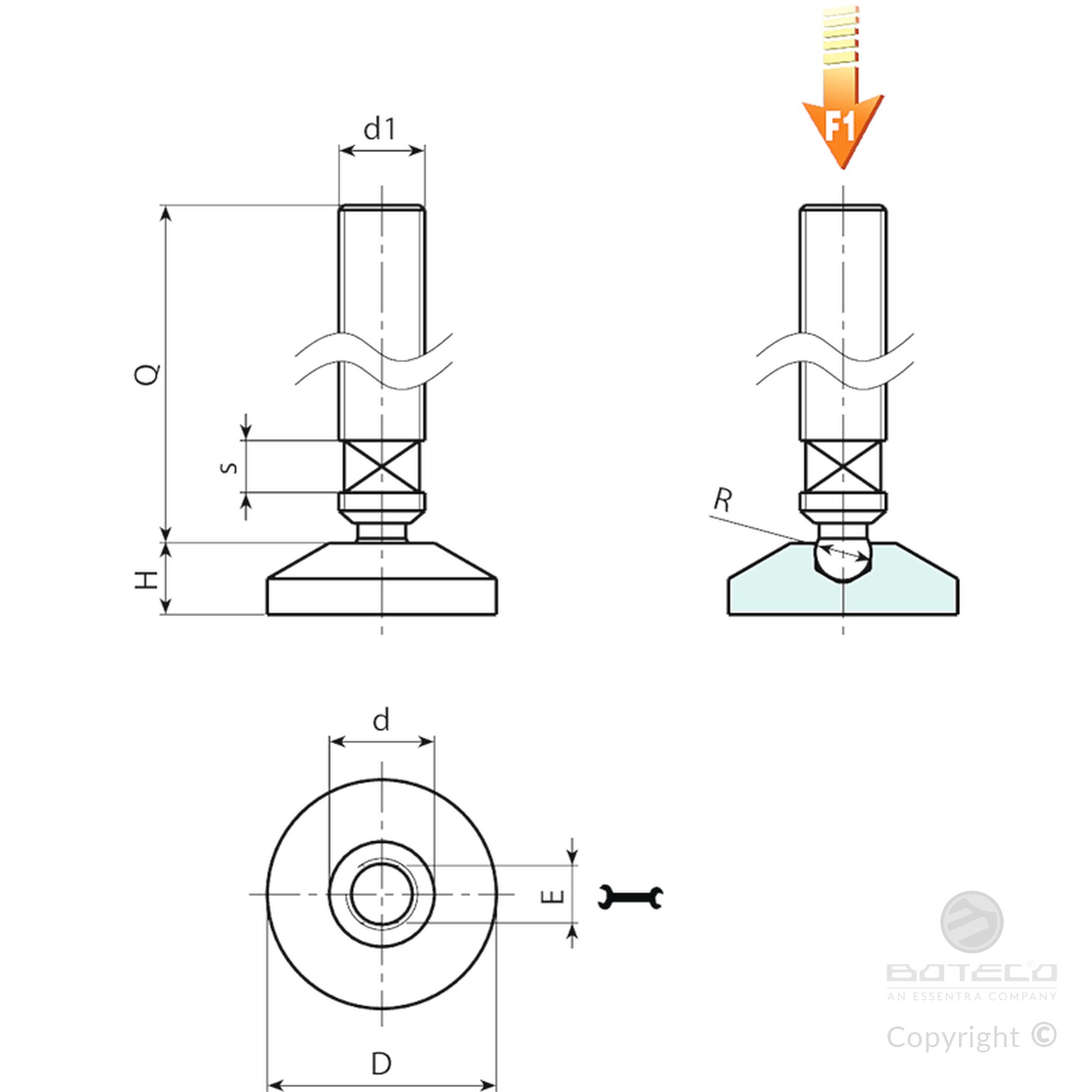

| Codice | Art. | D | H | d | E | s | R | d1 | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P814032.0001 | P814032.TM10X5001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M10 | 50 | 32 | 4000 |
| P814032.0002 | P814032.TM10X9001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M10 | 90 | 53 | 4000 |
| P814032.0004 | P814032.TM12X5001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M12 | 50 | 50 | 4000 |
| P814032.0005 | P814032.TM12X9001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M12 | 90 | 90 | 4000 |
Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 150 pezzi.
