P701

PIEDINO DI APPOGGIO CON FISSAGGIO A TERRA LATERALE CON STELO SNODATO TIPO A IN ACCIAIO E CON SFERA 12,5 E BASE ANTISCIVOLO

Piedi plastica con fissaggio laterale-stelo snodato+antiscivolo

Scheda tecnica Maggiori informazioni

Materiali:

Poliammide rinforzata.

Resistente ad olii e grassi.

Superficie:

Satinata.

Colore:

Nero(RAL 9011).

Inserti:

P701:

Stelo filettato e snodato (sfera 12,5) con base esagonale in acciaio zincato, (tolleranza filetto 6g).

P701CIN:

Stelo filettato e snodato (sfera 12,5) con base esagonale in acciaio inox (Aisi 303), (tolleranza filetto 6g).

Base antiscivolo:

Base antiscivolo in gomma termoplastica SBS a 75 Shore, di colore nero RAL 9011. Resistente ad oli e grassi. Montata a pressione.

Fissaggio a terra:

Foro passante ottenuto per stampaggio nella plastica.

Richieste speciali:

Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.

Su richiesta e per quantità il piede può essere fornito di colore arancio (RAL 2004).

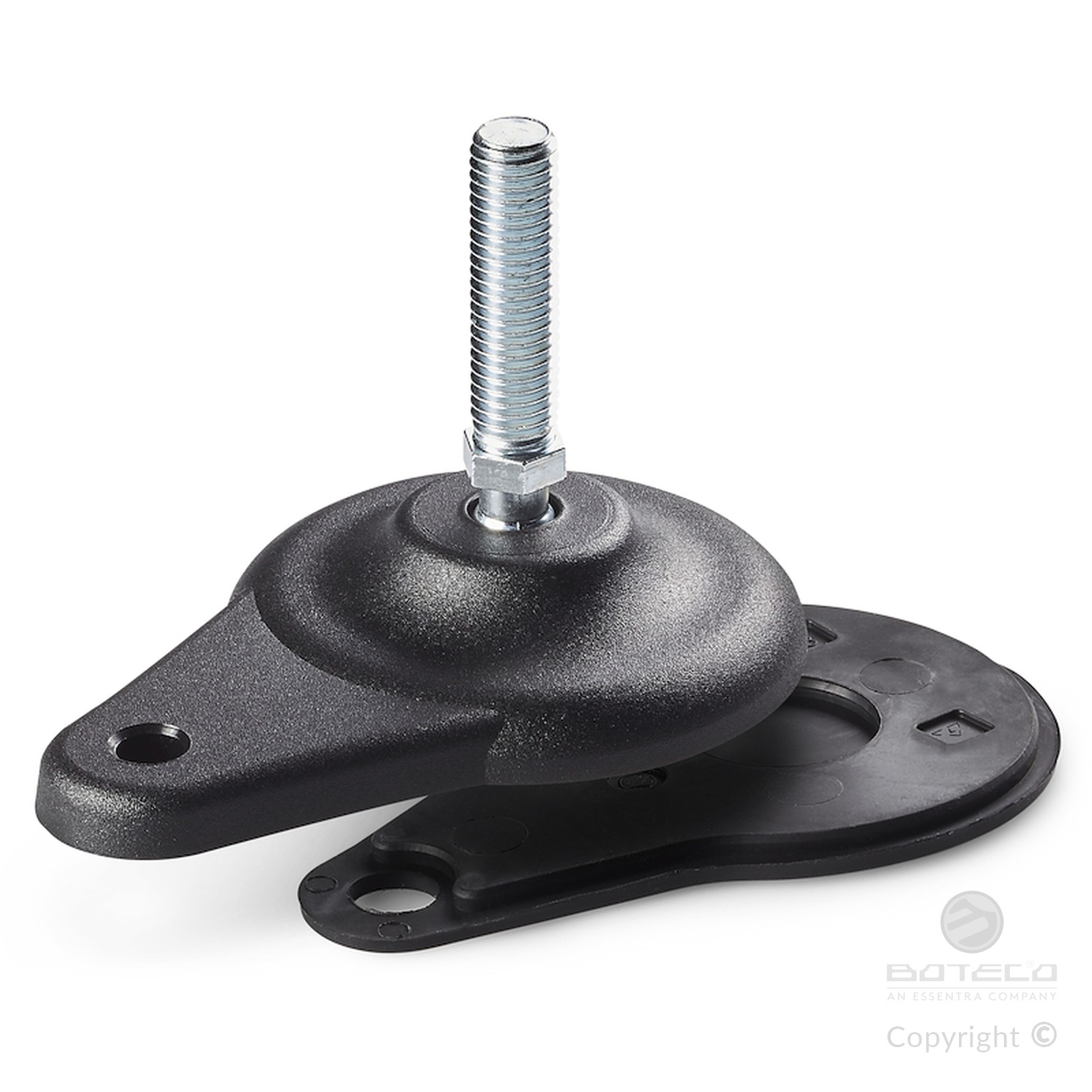

Versione P701: Piede di appoggio fiss. laterale con stelo tipo A (con esagono) e sfera 12,5 - con antiscivolo in SBS

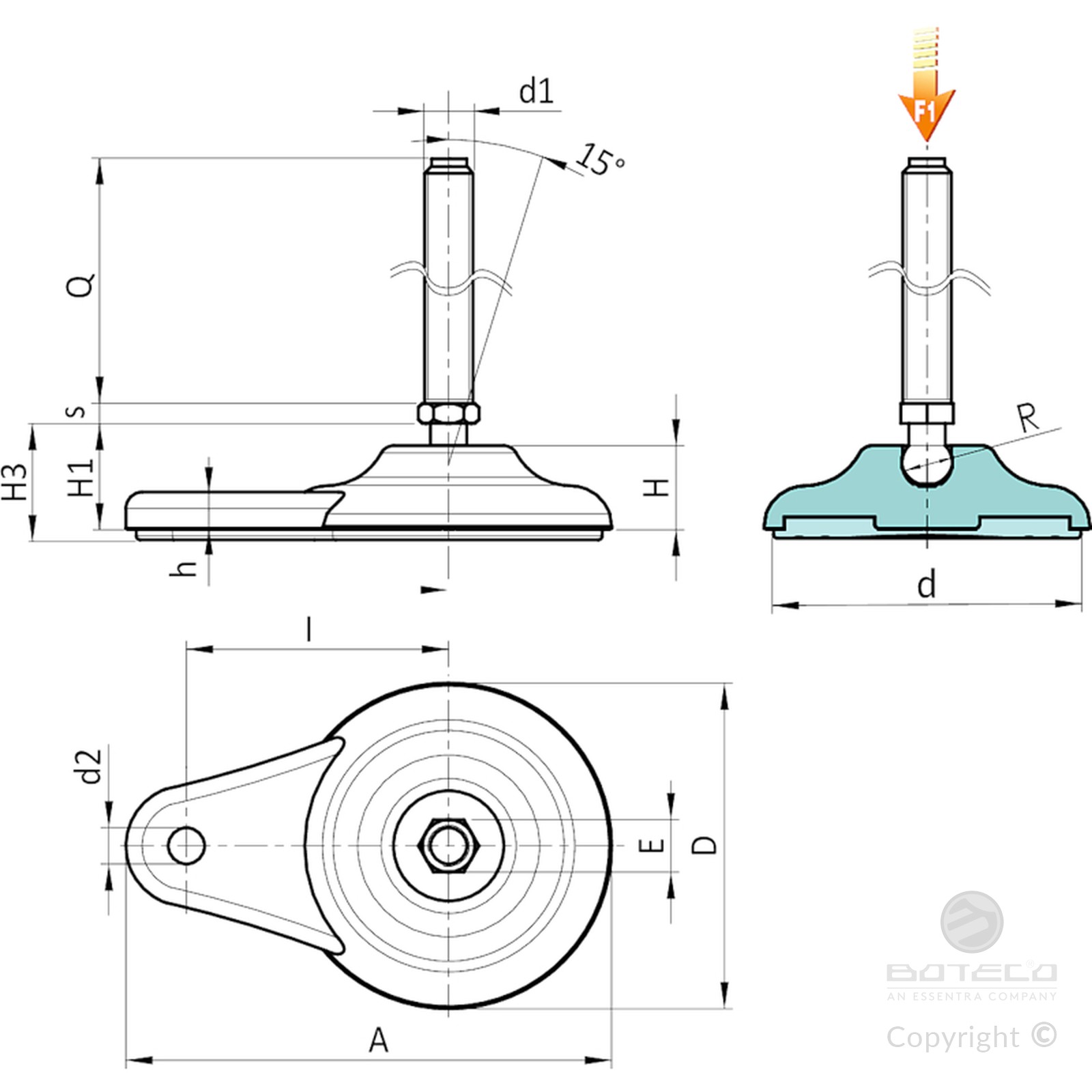

Codice Art. D H I H1 H3 h A E s d2 d R d1 6g Q Peso (g) F1 (kN)
P701080.0015 P701080.TM08X4501 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 45 72 10
P701080.0016 P701080.TM08X7001 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 70 79 10
P701080.0001 P701080.TM10X4501 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 45 97 10
P701080.0003 P701080.TM10X7001 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 70 109 10
P701080.0005 P701080.TM10X10001 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 100 146 10
P701080.0007 P701080.TM12X4501 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 45 107 10
P701080.0009 P701080.TM12X7001 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 70 124 10
P701080.0012 P701080.TM12X10001 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 100 168 10

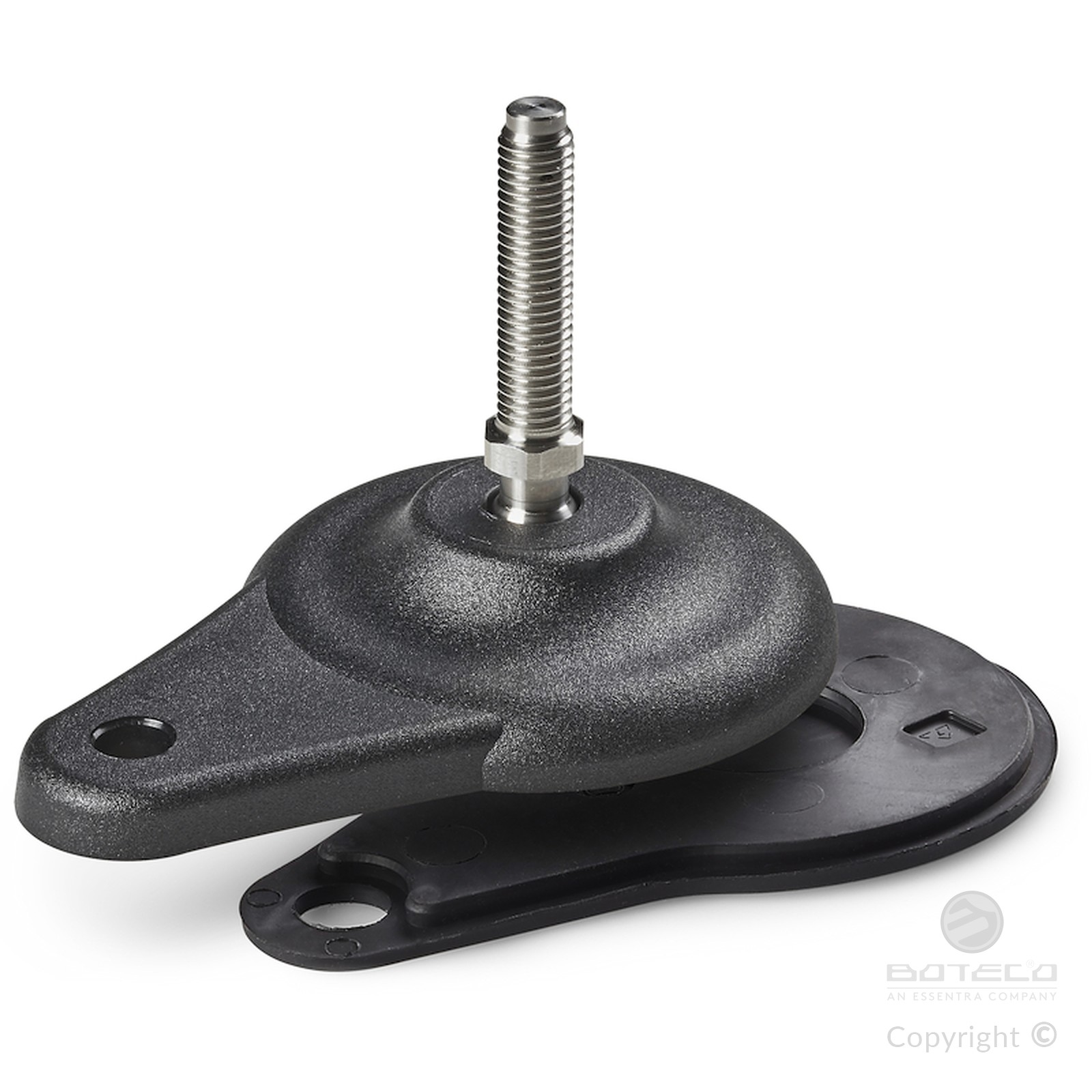

Versione P701CIN: Piede con fiss. laterale con stelo tipo A - INOX - (con esagono) e sfera 12,5 - antiscivolo in SBS

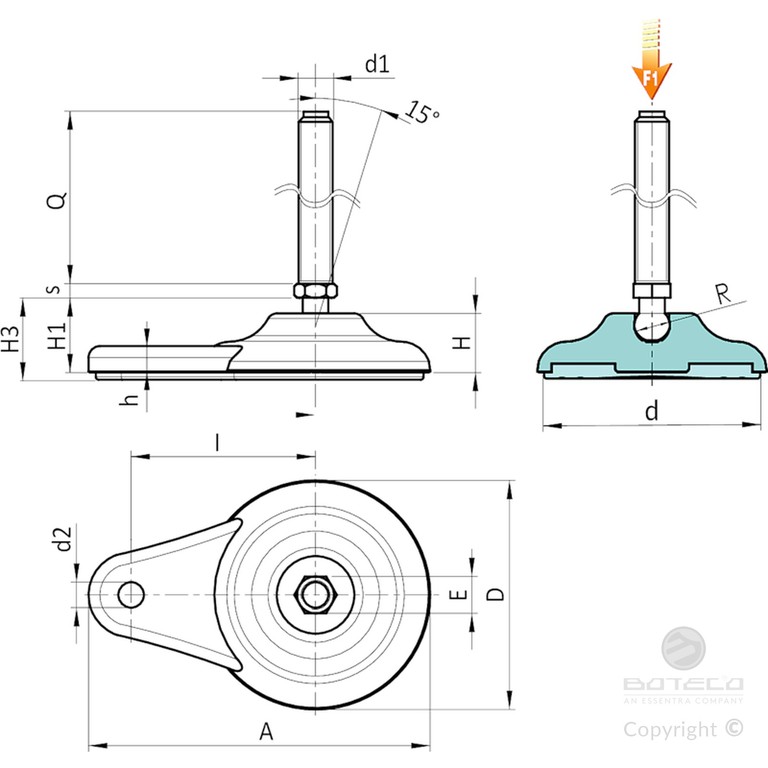

Codice Art. D H I H1 H3 h A E s d2 d R d1 6g Q Peso (g) F1 (kN)
P701080.0017 P701080.TM08X4501CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 45 72 10
P701080.0018 P701080.TM08X7001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 70 79 10
P701080.0002 P701080.TM10X4501CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 45 97 10
P701080.0004 P701080.TM10X7001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 70 109 10
P701080.0008 P701080.TM12X4501CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 45 107 10
P701080.0010 P701080.TM12X7001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 70 124 10
P701080.0013 P701080.TM12X10001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 100 168 10
Attenzione: Il limite di carico F1 espresso, è inferiore al carico di rottura del 30% e si intende come statico.
Lunghezze perno a richiesta, con un minimo di 100 pezzi.
