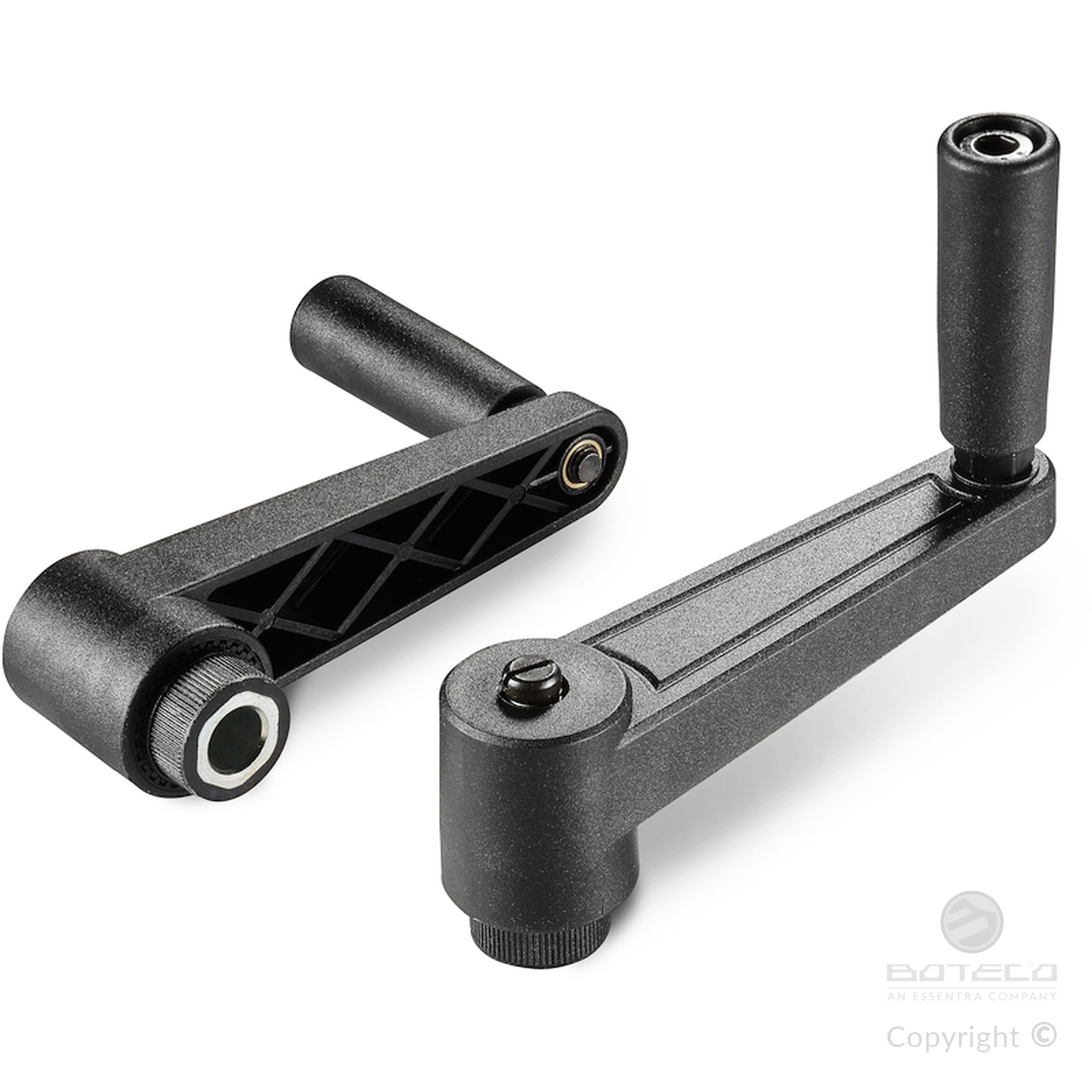

MANOVELLA A SCATTO CON BOCCOLA FORO LISCIO E MANICO GIREVOLE
05
E520
Manovelle scatto
Materiale:
Poliammide rinforzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Boccola con foro liscio cieco in acciaio zincato, (tolleranza foro H10).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Molla:
Molla in acciaio inox (Aisi 302).
Vite di fissaggio:
Vite in acciaio brunito con testa a cacciavite.
Manico laterale:
Manico girevole art. M144.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori corpo leva come da tabella colori.

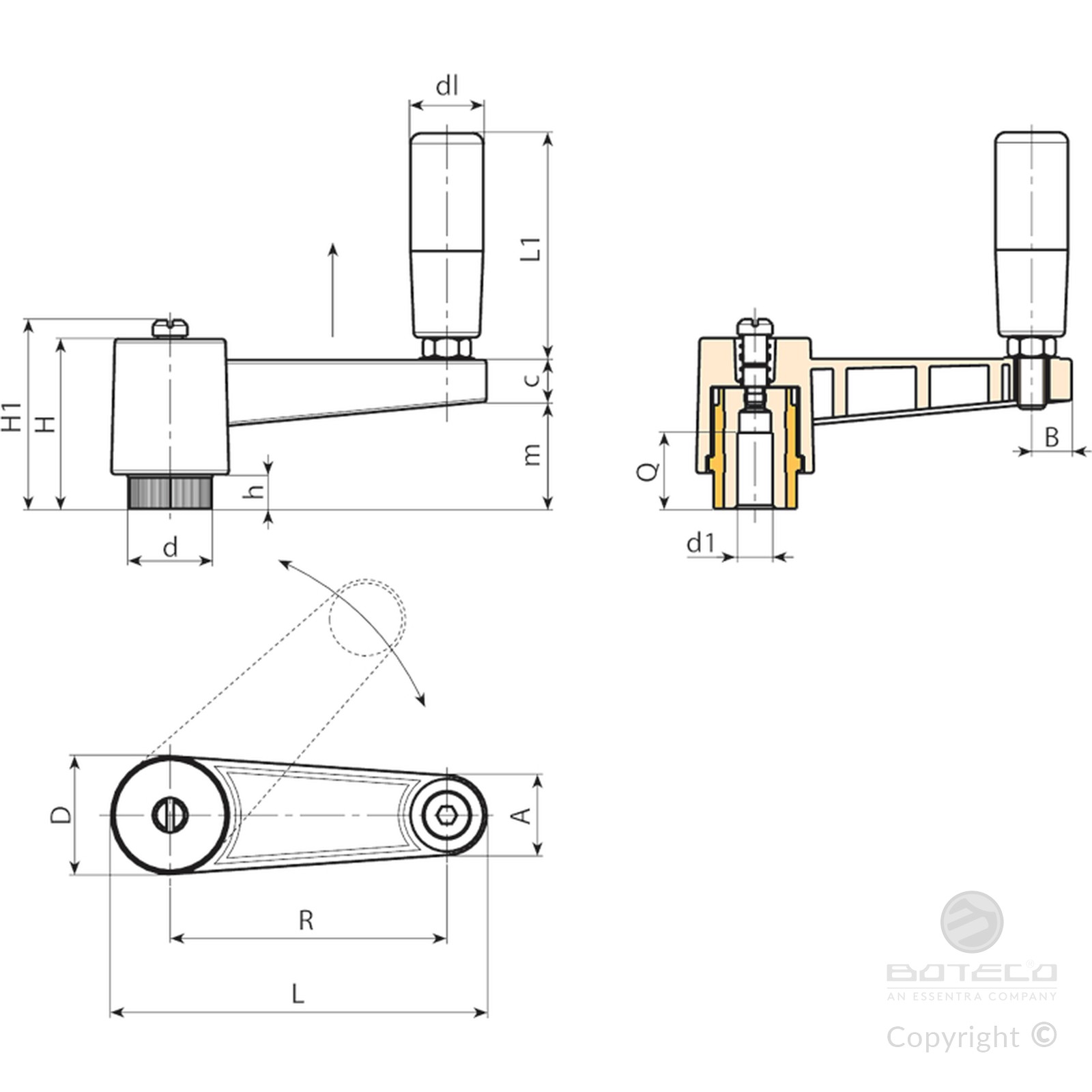

| Codice | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E520065.0003 | E520065.TP0501 | 88,5 | 65 | 46 | 27 | 19 | 29 | 13 | 17 | 9 | 10 | - | 5 | 22 | 19 | 54 | 83 |
| E520080.0006 | E520080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 21 | 66 | 177 |
| E520110.0004 | E520110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 21 | 66 | 200 |
