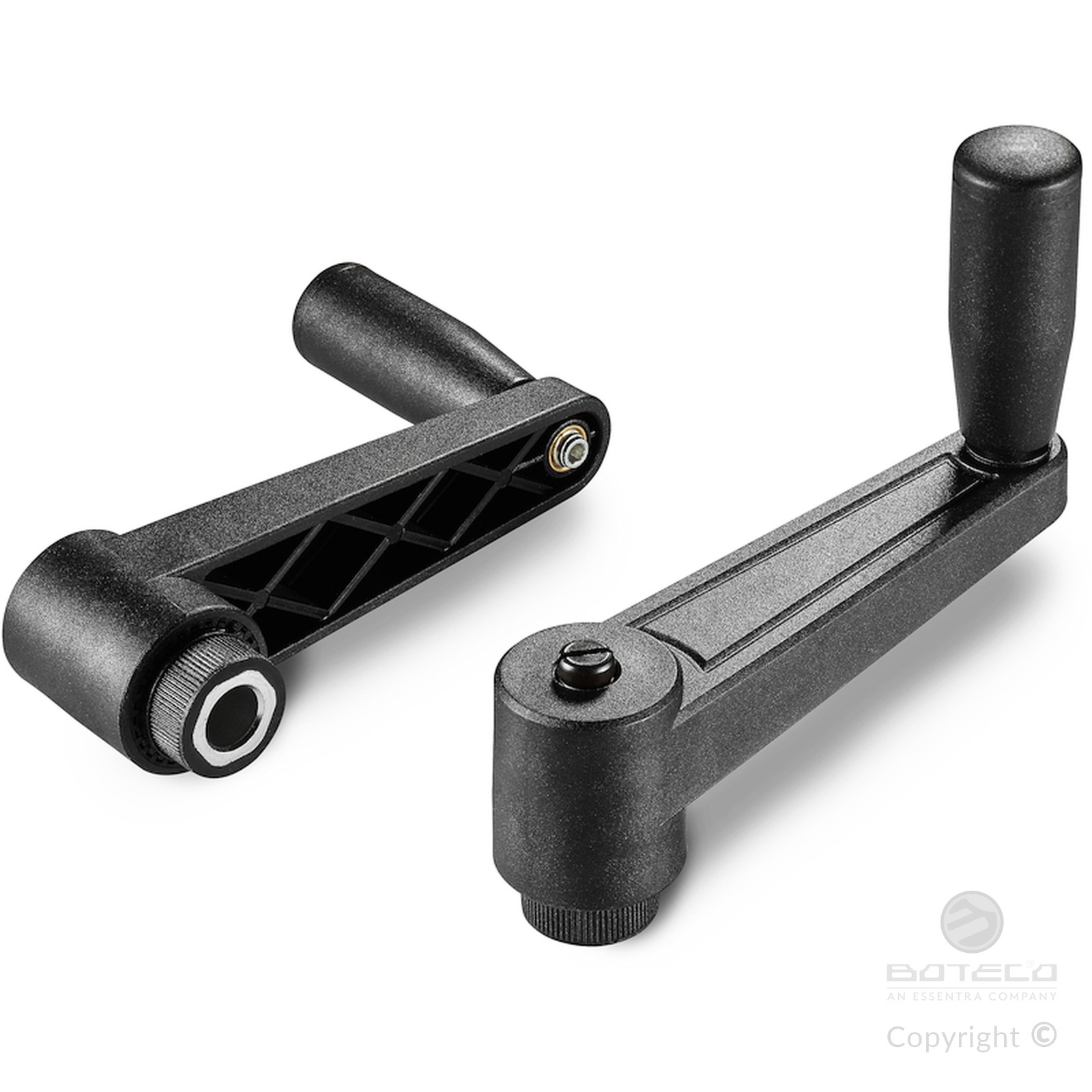

MANOVELLA A SCATTO CON BOCCOLA FORO LISCIO E MANICO GIREVOLE M129
05
E516
Manovelle scatto
Materiale:
Poliammide rinforzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
Boccola con foro liscio cieco in acciaio zincato, (tolleranza foro H10).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Molla:
Molla in acciaio inox (Aisi 302).
Vite di fissaggio:
Vite in acciaio brunito con testa a cacciavite.
Manico laterale:
Manico girevole art. M129.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori corpo manovella come da tabella colori.

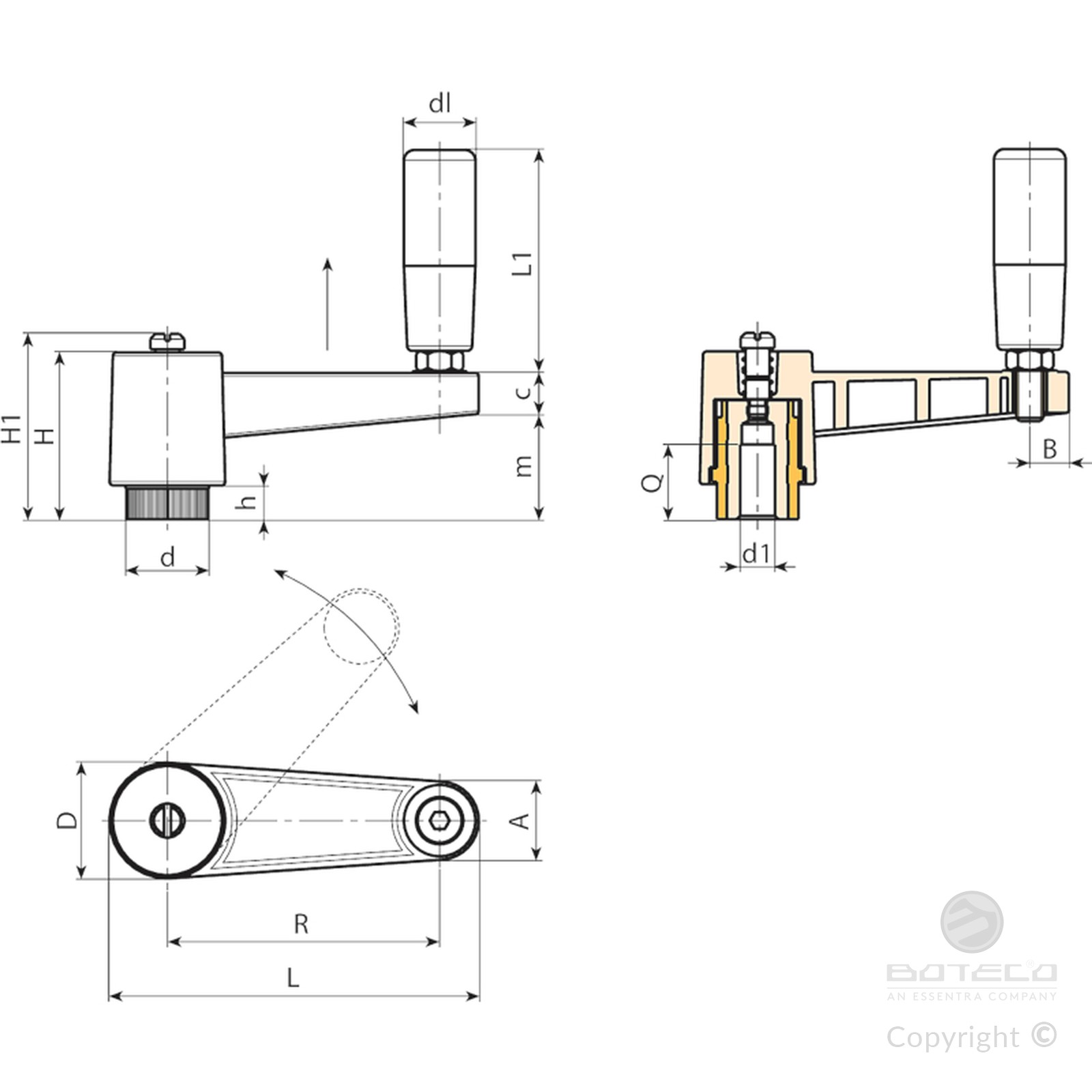

| Codice | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E516065.0002 | E516065.TP0501 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | 5 | 22 | 20 | 52 | 95 |
| E516080.0002 | E516080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 23,5 | 63 | 197 |
| E516110.0002 | E516110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 23,5 | 63 | 207 |
