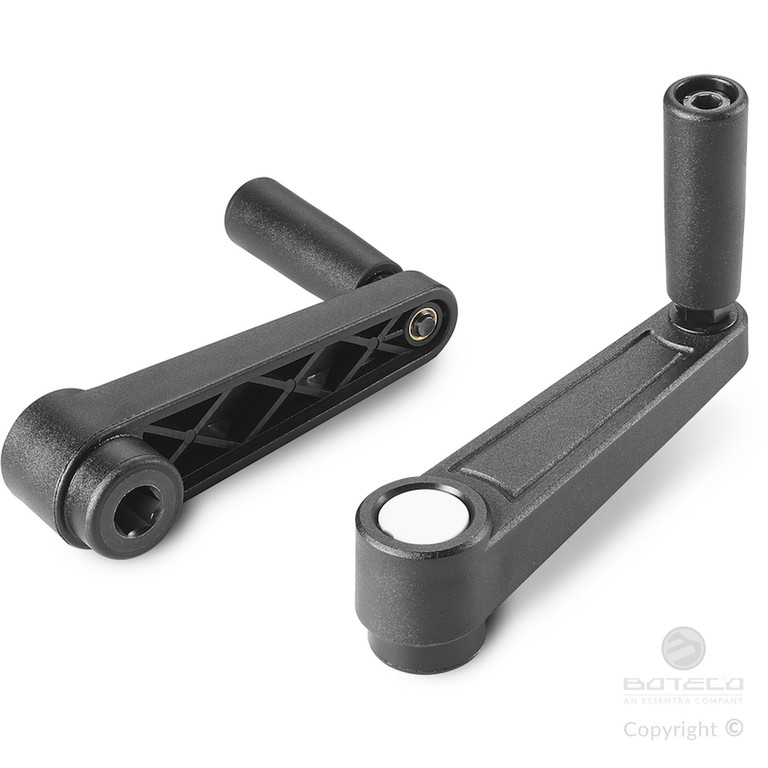

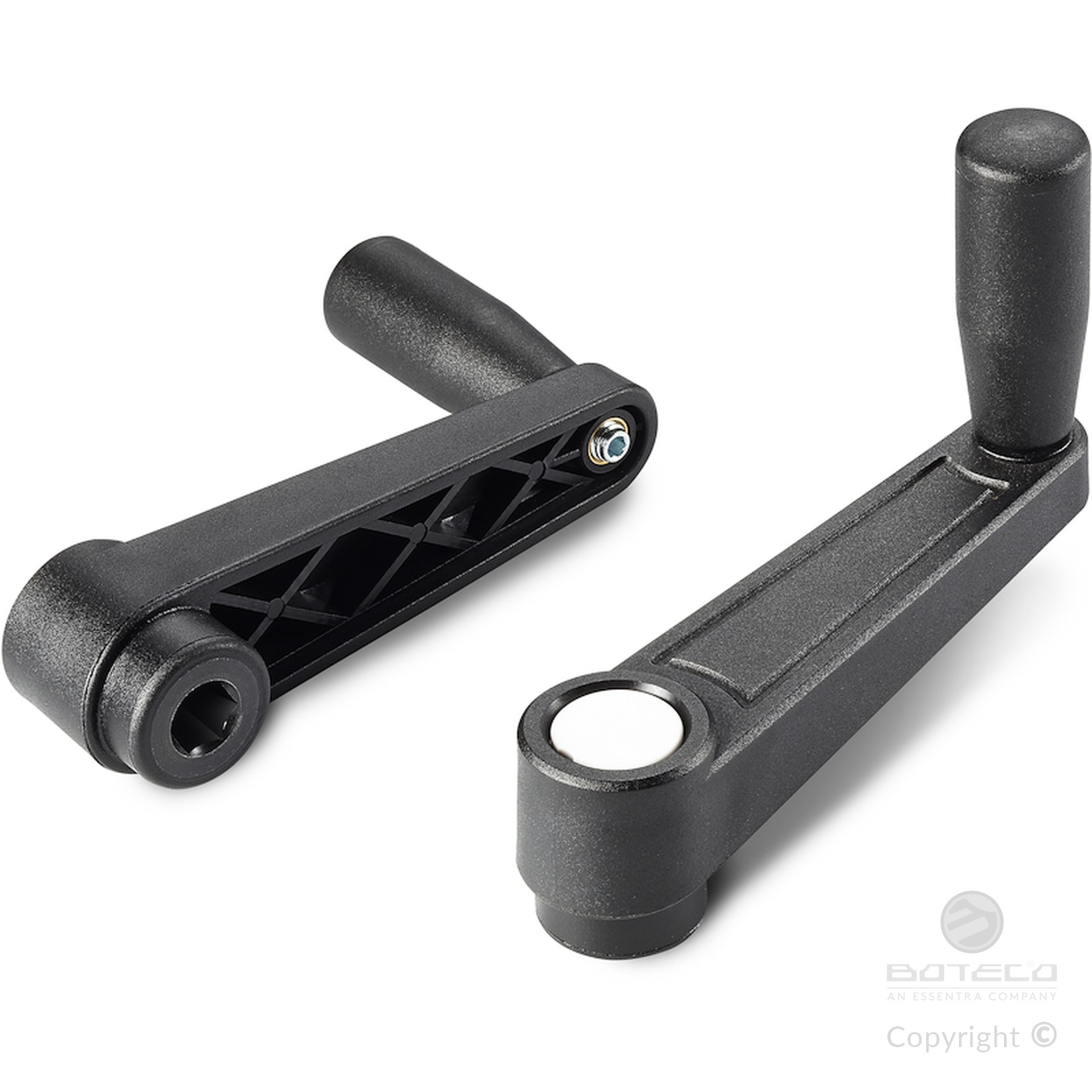

MANOVELLA CON FORO ESAGONALE E MANICO GIREVOLE M129

05

E232


Manovelle con foro/perno esagonale

    Materiale:

    Poliammide rinforzata.

    Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Tappo centrale:

    Poliammide grigia (RAL 7035 cod. 13).

    Colori Tappo alternativi:

    Arancio (RAL 2004 cod. 02).

    Rosso (RAL 3000 cod. 16).

    Azzurro (RAL 5015 cod. 07).

    Verde (RAL 6024 cod. 17).

    Giallo (RAL 1021 cod. 10).

    Nero ( RAL 9011 cod. 01).

    Inserti:

    Boccola con foro esagonale passante in acciaio brunito, (tolleranza foro H10).

    Inserto laterale:

    Boccola con foro filettato passante in ottone.

    Manico laterale:

    Manico girevole art. M129.

    Richieste speciali:

    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

    Su richiesta e per quantità colori come da tabella colori.

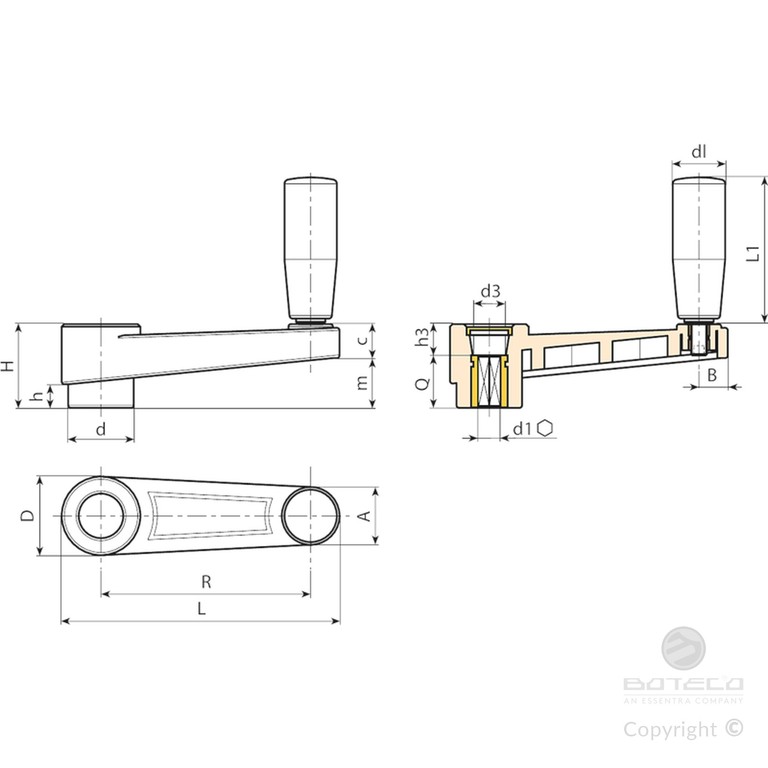

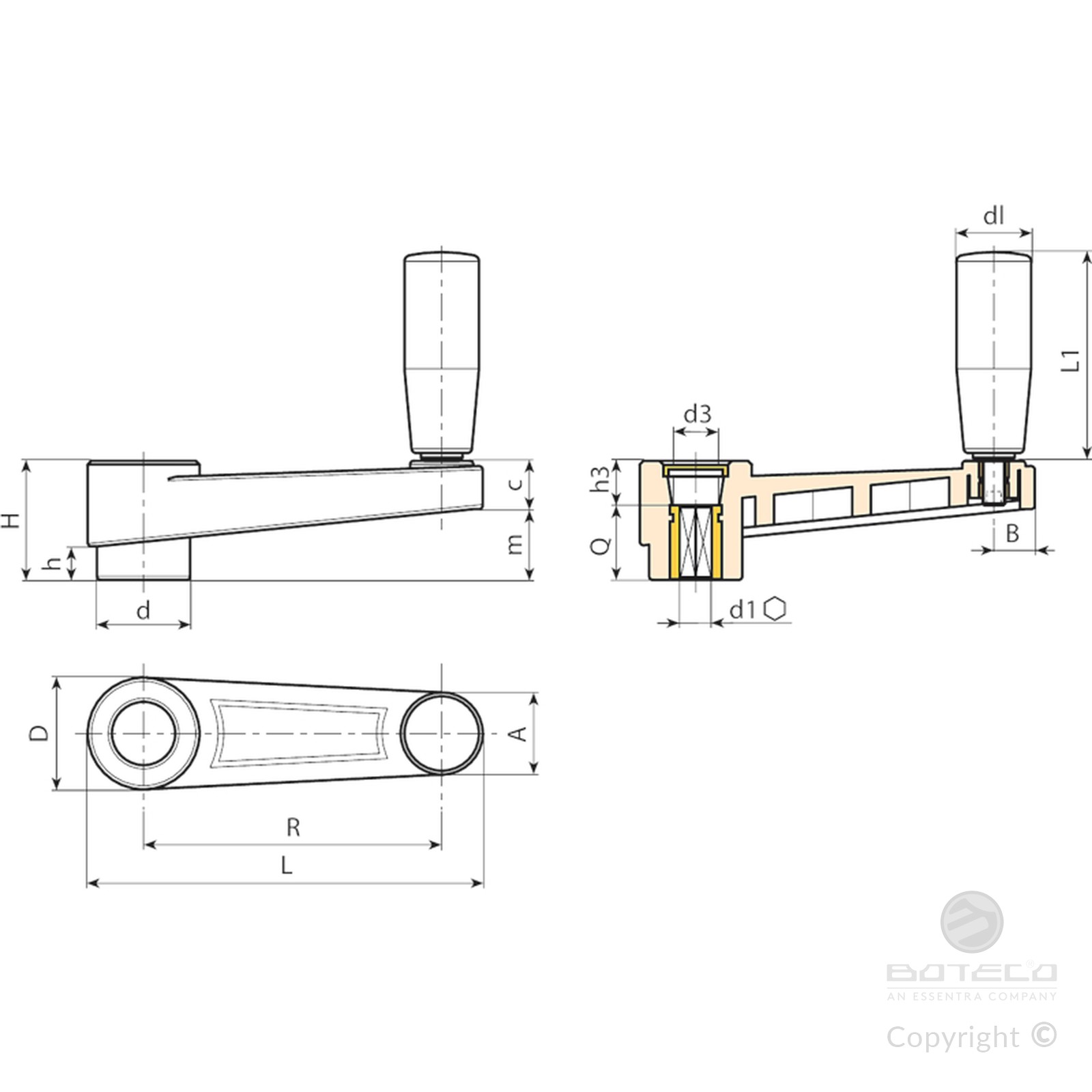

    Scheda tecnica
    Codice Art. L R H D d m c A B h d3 h3 d1 H10 Q dl L1 Peso (g)
    E232065.0001 E232065.TE0601P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 20 52 101
    E232065.0002 E232065.TE0801P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 20 52 98
    E232080.0001 E232080.TE1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 52 120
    E232080.0002 E232080.TE1201P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 12 24 20 52 118
    E232110.0001 E232110.TE1201P 140 110 39 35 29 22 14 24 12 11 19,5 11 12 28 23,5 63 167
    E232110.0002 E232110.TE1401P 140 110 39 35 29 22 14 24 12 11 19,5 11 14 28 23,5 63 163
    E232140.0001 E232140.TE1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 25 72 257
    E232140.0002 E232140.TE1601P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 16 30 25 72 252
    E232185.0001 E232185.TE1601P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 16 34 26 82 390
    E232185.0002 E232185.TE1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 17 34 26 82 390
