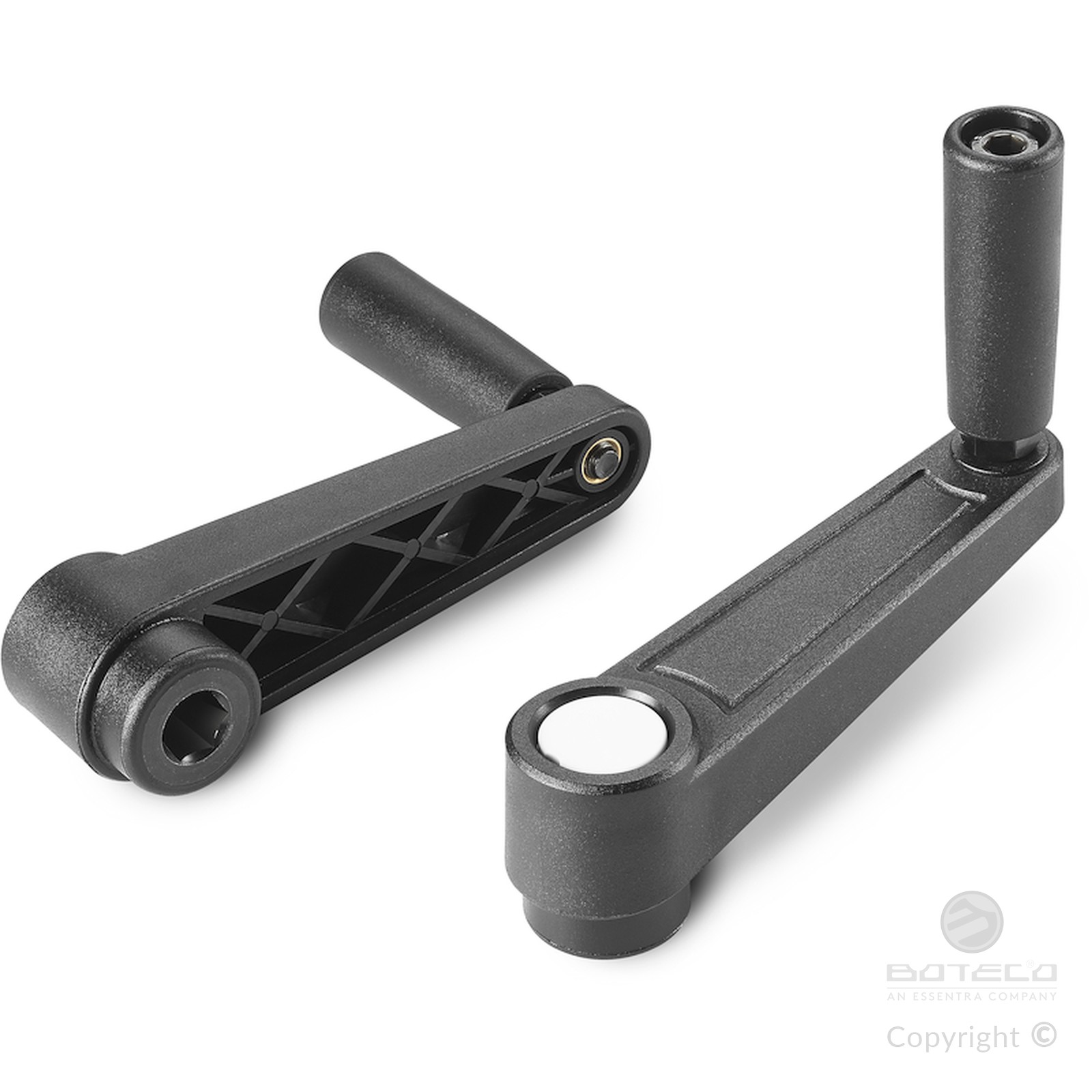

Materiale:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori Tappo alternativi:
Arancio(RAL 2004 cod. 02).
Rosso(RAL 3000 cod. 16).
Azzurro(RAL 5015 cod. 07).
Verde(RAL 6024 cod. 17).
Giallo(RAL 1021 cod. 10).
Nero( RAL 9011 cod. 01).
Inserti:
Boccola con foro esagonale passante in acciaio brunito, (tolleranza foro H10).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Manico laterale:
Manico girevole art. M144.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori come da tabella colori.

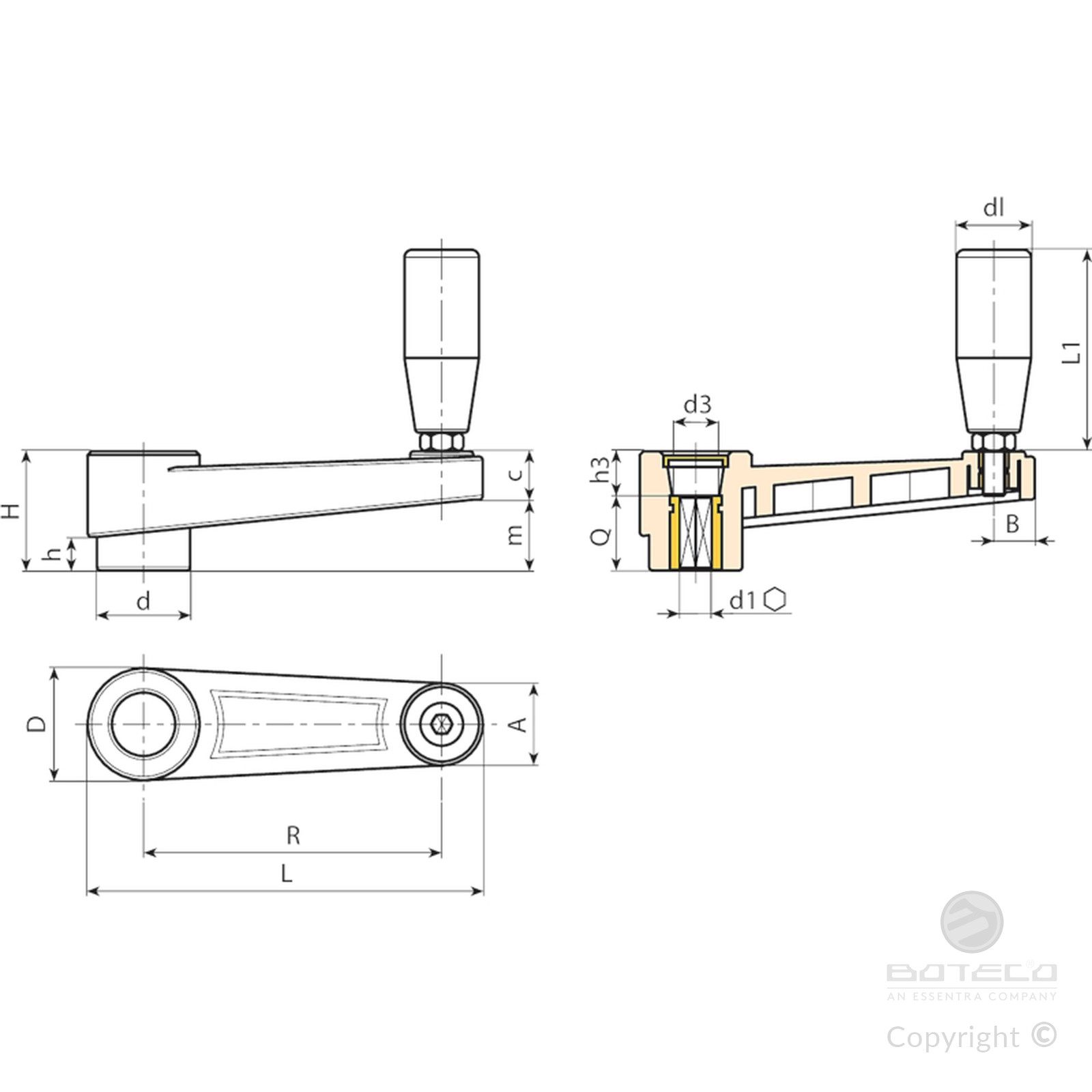

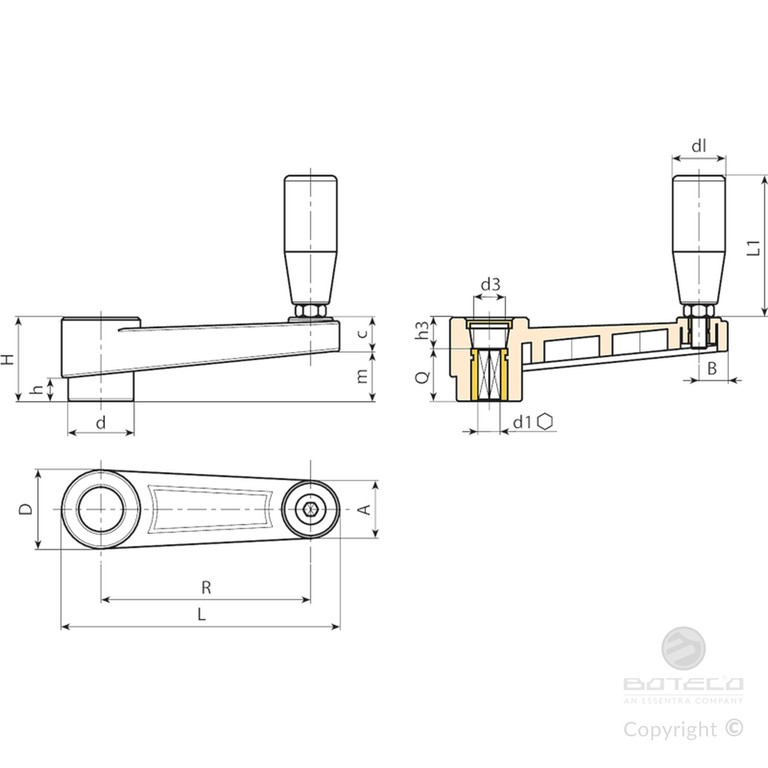

| Codice | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E230065.0002 | E230065.TE0601P | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 6 | 20 | 19 | 54 | 96 |
| E230065.0001 | E230065.TE0801P | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 8 | 20 | 19 | 54 | 93 |
| E230080.0001 | E230080.TE1001P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 10 | 24 | 19 | 54 | 105 |
| E230080.0002 | E230080.TE1201P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 12 | 24 | 19 | 54 | 103 |
| E230110.0001 | E230110.TE1201P | 140 | 110 | 39 | 35 | 29 | 22 | 14 | 24 | 12 | 11 | 19,5 | 11 | 12 | 28 | 21 | 66 | 152 |
| E230110.0002 | E230110.TE1401P | 140 | 110 | 39 | 35 | 29 | 22 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 28 | 21 | 66 | 149 |
| E230140.0001 | E230140.TE1401P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 14 | 30 | 23,5 | 76 | 242 |
| E230140.0002 | E230140.TE1601P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 16 | 30 | 23,5 | 76 | 238 |
| E230185.0001 | E230185.TE1601P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 19 | 16 | 34 | 25,5 | 87 | 385 |
| E230185.0002 | E230185.TE1701P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 19 | 17 | 34 | 25,5 | 87 | 385 |
