MANOVELLA CON PERNO ESAGONALE E MANICO GIREVOLE
05
E224
Manovelle con foro/perno esagonale
Materiale:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori Tappo alternativi:
Arancio (RAL 2004 cod. 02).
Rosso (RAL 3000 cod. 16).
Azzurro (RAL 5015 cod. 07).
Verde (RAL 6024 cod. 17).
Giallo (RAL 1021 cod. 10).
Nero ( RAL 9011 cod. 01).
Inserti:
Perno esagonale in acciaio zincato, (tolleranza esagono H11).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Manico laterale:
Manico girevole art. M144.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori come da tabella colori.

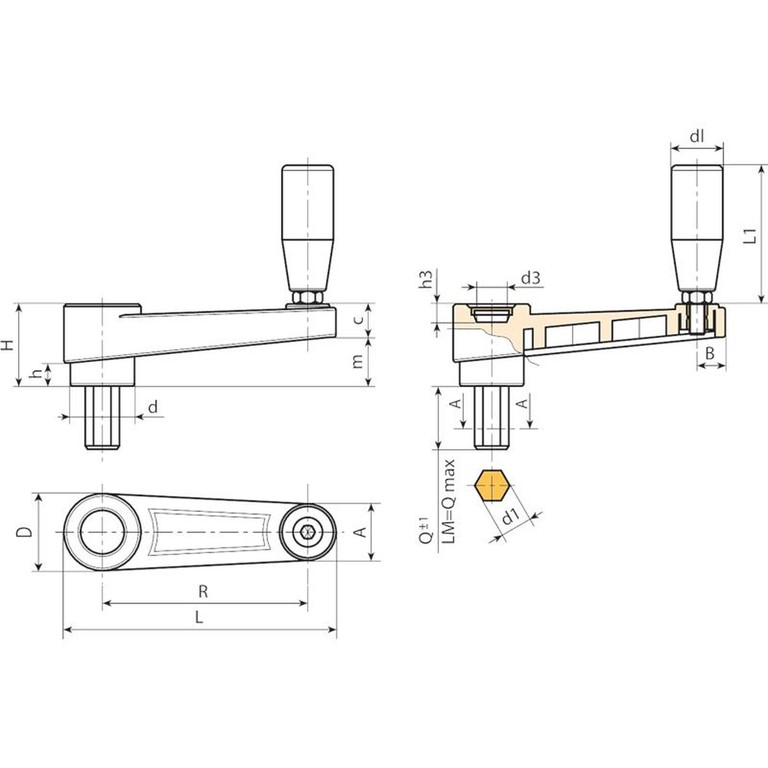

| Codice | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 H11 | Q | LM | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E224065.0004 | E224065.TE06X4001 | 88,5 | 65 | 30 | 27 | 22 | 17 | 13 | 20 | 9.5 | 8 | 14,5 | 10 | 6 | 40 | 75 | 19 | 54 | 90 |
Lunghezza perno a richiesta con un minimo di 100 pezzi.
LM = Lunghezza massima stampabile.
