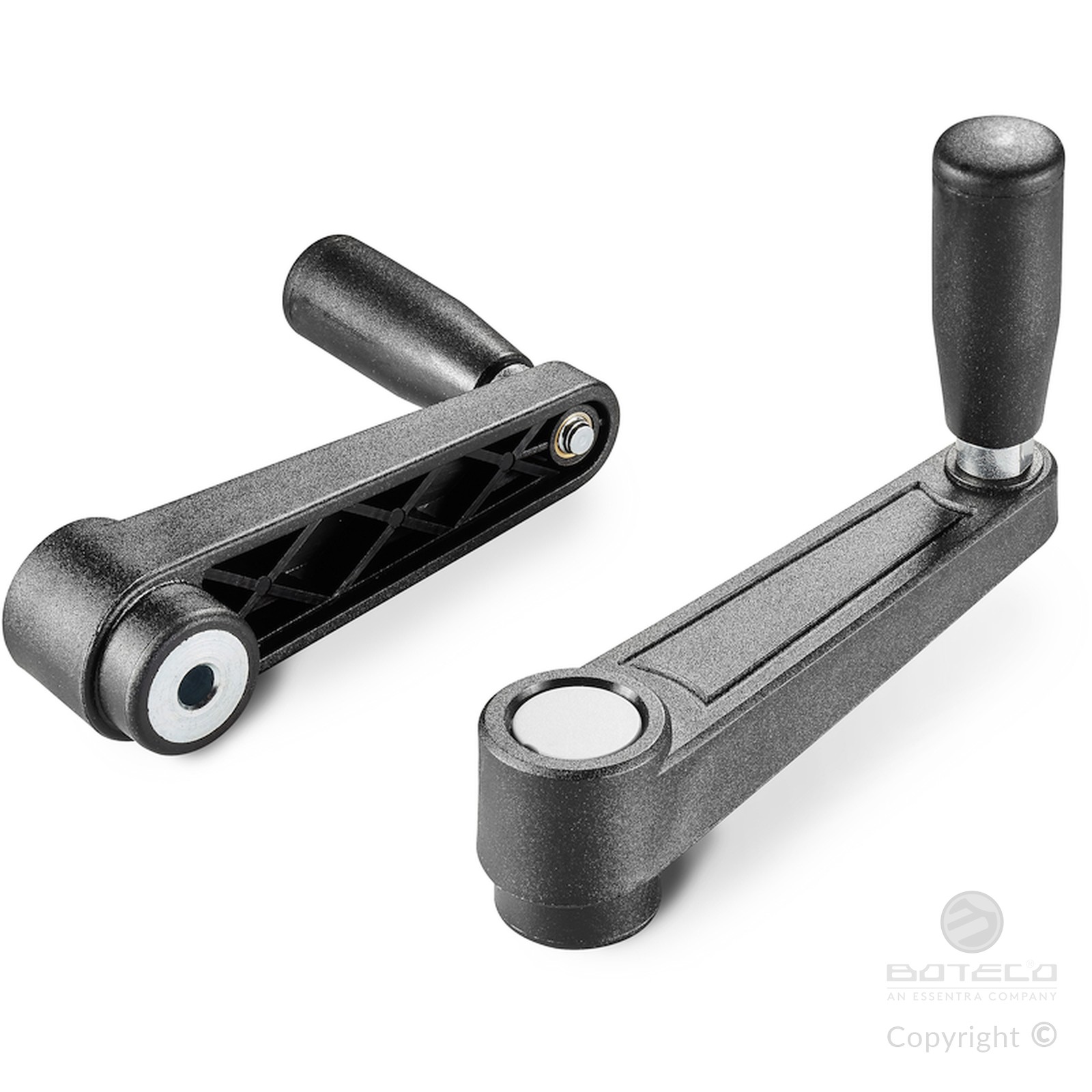

MANOVELLA CON BOCCOLA FORO LISCIO E MANICO GIREVOLE M145

05

E221


Manovelle con foro liscio

    Materiale:

    Poliammide rinforzata.

    Resistente ad olii e grassi.

    Superficie:

    Satinata.

    Colore:

    Nero (RAL 9011).

    Tappo centrale:

    Poliammide grigia (RAL 7035 cod. 13).

    Colori tappo alternativi:

    Arancio (RAL 2004 cod. 02).

    Rosso (RAL 3000 cod. 16).

    Azzurro (RAL 5015 cod. 07).

    Verde (RAL 6024 cod. 17).

    Giallo (RAL 1021 cod. 10).

    Nero ( RAL 9011 cod. 01).

    Inserti:

    Boccola con foro liscio passante in acciaio zincato, (tolleranza foro H10).

    Inserto laterale:

    Boccola con foro filettato passante in ottone.

    Manico laterale:

    Manico girevole art. M145.

    Richieste speciali:

    Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.

    Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.

    Su richiesta e per quantità colori come da tabella colori.

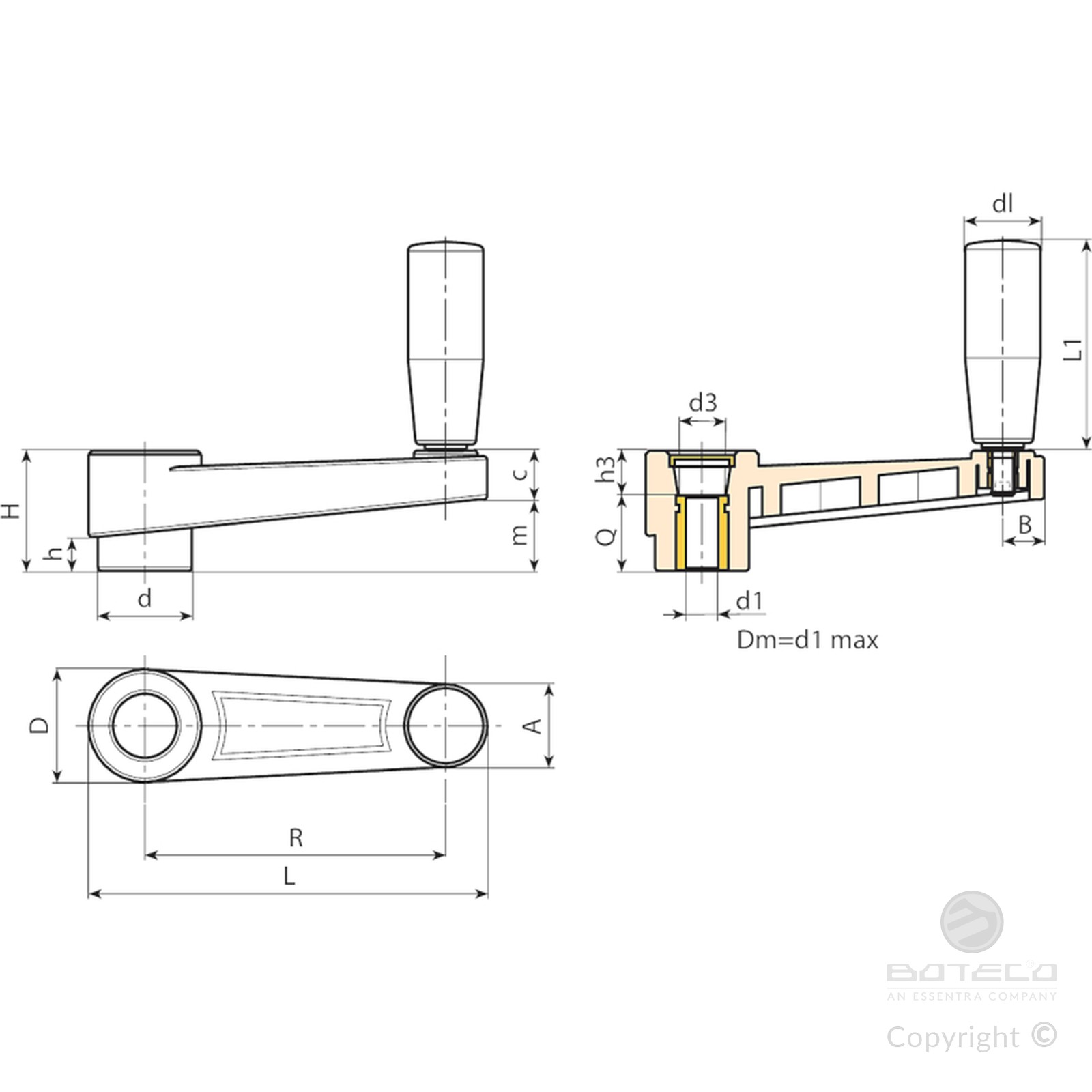

    Scheda tecnica
    Codice Art. L R H D d m c A B h d3 h3 dm d1 H10 Q dl L1 Peso (g)
    E221065.0003 E221065.TP0501 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 5 20 20 56 101
    E221065.0001 E221065.TD1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 56 107
    E221065.0002 E221065.TD1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 56 104
    E221080.0003 E221080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 20 56 125
    E221080.0001 E221080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 56 130
    E221080.0002 E221080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 56 127
    E221110.0001 E221110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 8 28 23,5 68 175
    E221110.0002 E221110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 68 172
    E221110.0003 E221110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 68 169
    E221140.0001 E221140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 8 30 25 77 263
    E221140.0002 E221140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 25 77 257
    E221140.0003 E221140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14 30 25 77 253
    E221140.0004 E221140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 25 77 249
    E221185.0001 E221185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 8 34 26 86 440
    E221185.0002 E221185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 86 433
    Attenzione: Con un minimo di 50 pezzi il diametro d1 può essere prodotto a richiesta (tolleranza foro H10 zincato e H7 brunito).
    Dm = Diametro massimo ottenibile di ripresa. (allargamento).
