Materiale:
Poliammide rinforzata. Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero(RAL 9011).
Tappo centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori Tappo alternativi:
Arancio(RAL 2004 cod. 02).
Rosso(RAL 3000 cod. 16).
Azzurro(RAL 5015 cod. 07).
Verde(RAL 6024 cod. 17).
Giallo(RAL 1021 cod. 10).
Nero( RAL 9011 cod. 01).
Inserti:
Boccola con foro filettato cieco in ottone, (tolleranza filetto 6H).
(*) Boccola con foro filettato cieco in acciaio zincato, (tolleranza filetto 6H).
Inserto laterale:
Boccola con foro filettato passante in ottone.
Manico laterale:
Manico girevole art. M145.
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti in materiale diverso.
Su richiesta e per quantità colori come da tabella colori.

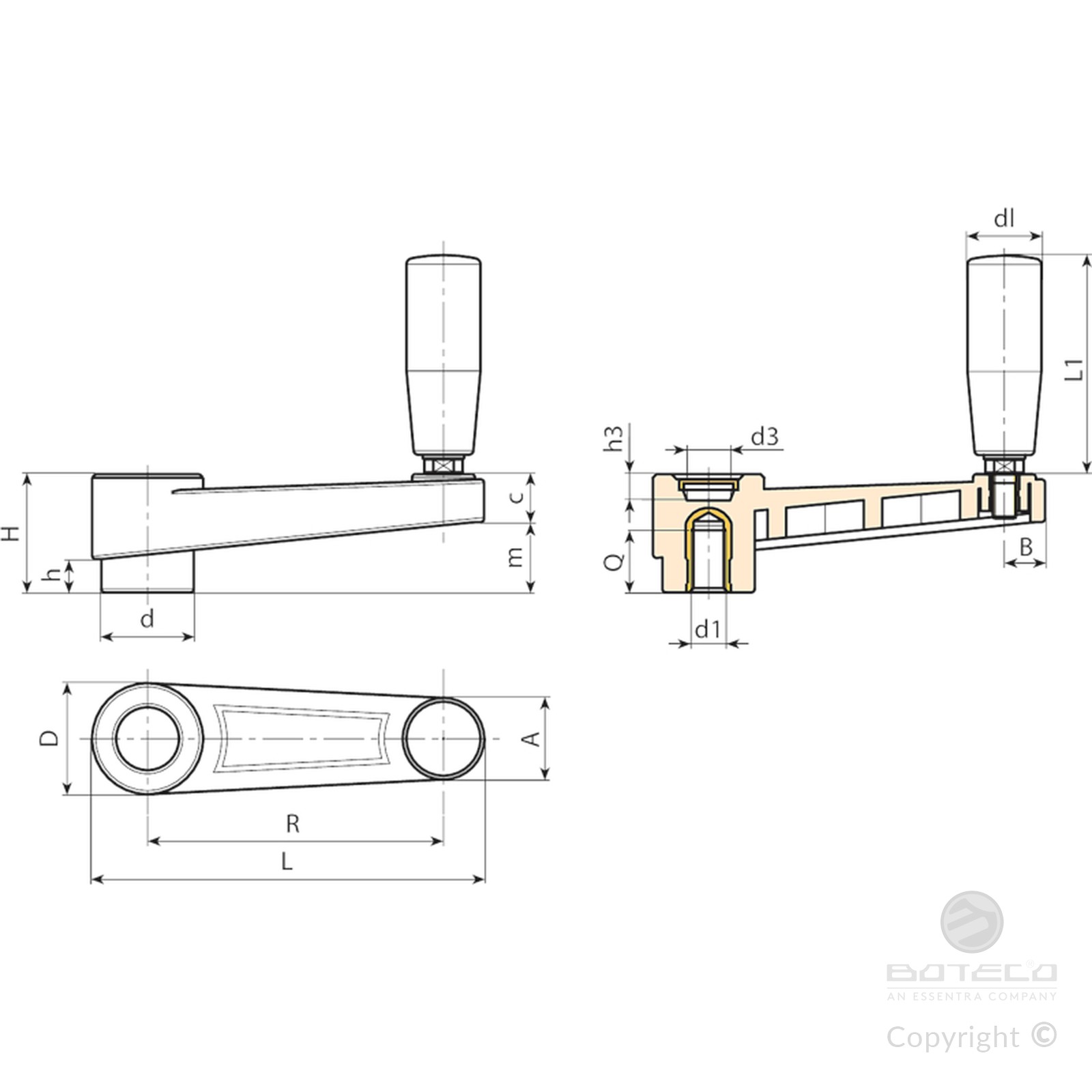

| Codice | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 6H | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E220065.0001 | E220065.TM0801 | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M8 | 13 | 20 | 56 | 69 |
| E220065.0002 | E220065.TM1001 | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M10 | 13 | 20 | 56 | 72 |
| E220065.0003 | E220065.TM1201 | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M12 | 13 | 20 | 56 | 75 |
| E220080.0001 | E220080.TM0801 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M8 | 13 | 20 | 56 | 85 |
| E220080.0002 | E220080.TM1001 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M10 | 13 | 20 | 56 | 89 |
| E220080.0003 | E220080.TM1201 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M12 | 13 | 20 | 56 | 92 |
| E220110.0001 | E220110.TM1001 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M10 | 13 | 23,5 | 68 | 149 |
| E220110.0002 | E220110.TM1201 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M12 | 17 | 23,5 | 68 | 151 |
| E220110.0003 | E220110.TM1401 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M14 | 17 | 23,5 | 68 | 154 |
| E220140.0001 | E220140.TM1201 | 175 | 140 | 49 | 44 | 35,5 | 33 | 17 | 27 | 13 | 15,5 | 24 | 19 | M12 | 17 | 25 | 77 | 228 |
| E220140.0002 | E220140.TM1401 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M14 | 17 | 25 | 77 | 213 |
| E220140.0003 | E220140.TM1601 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | (*) M16 | 17 | 25 | 77 | 241 |
| E220185.0001 | E220185.TM1201 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M12 | 17 | 26 | 86 | 304 |
| E220185.0002 | E220185.TM1401 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M14 | 17 | 26 | 86 | 310 |
| E220185.0003 | E220185.TM1601 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | (*) M16 | 17 | 26 | 86 | 321 |
