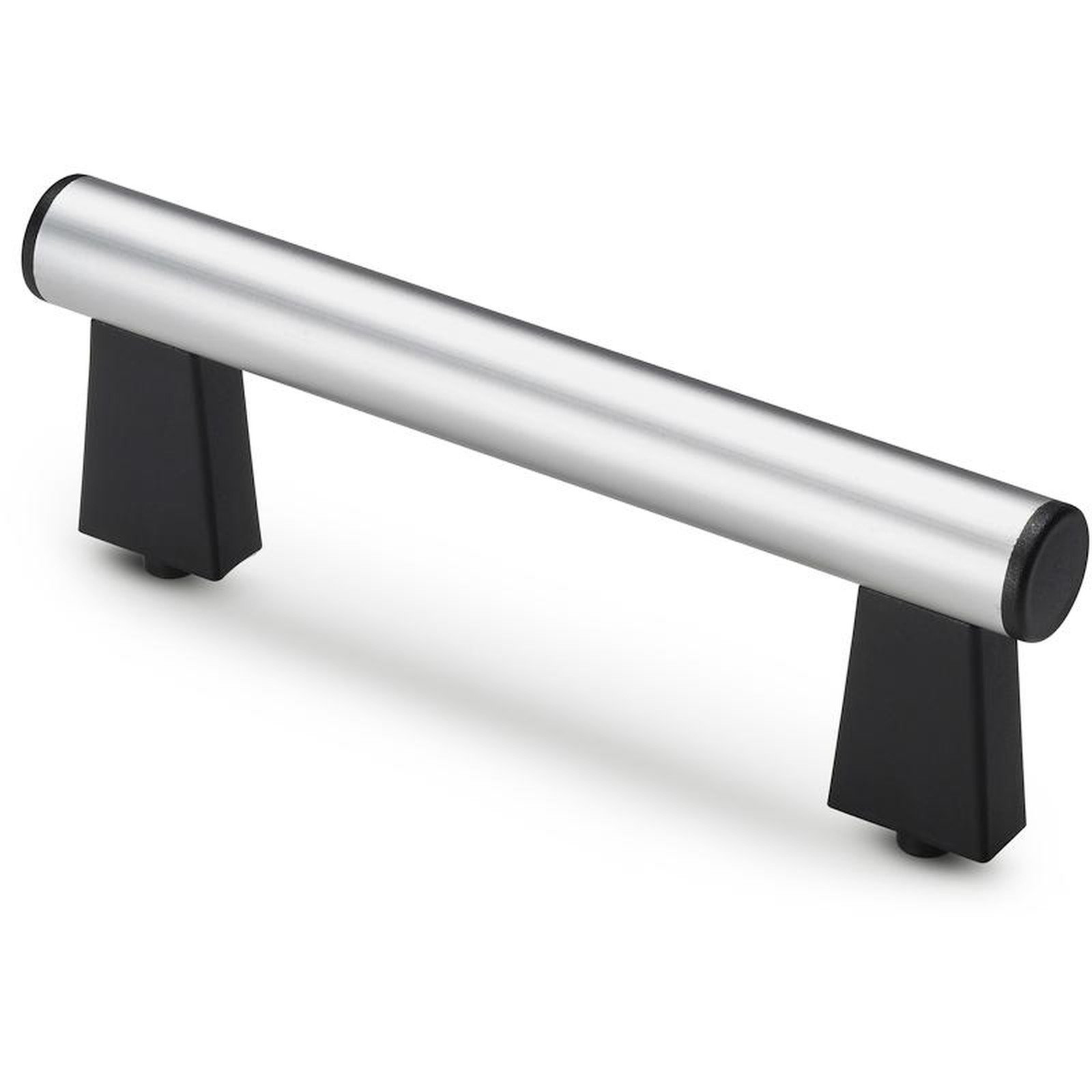

MANIGLIA CON TUBO D. 30 CON FINALI VERTICALI
02
B350
Maniglie con tubo
Materiali:
(1) Supporto per tubo in poliammide rinforzata. Resistente ad olii e grassi.
(2) Tubo in alluminio anodizzato lega 6060.
(3) Inserto tondo tornito in alluminio con foro filettato M08 per fissaggio vite TCCE.
(4) Vite TCCE in acciaio brunito M08x70 (DIN 912).
(5) Tappo alettato ad incastro copri tubi in LDPE.
Superficie:
(1-5) Satinata.
(2) Lucida anodizzata.
Colore:
(1-5) Nero (RAL 9011).
Tubo:
Versione B350-99: (2) Argento anodizzato.
Versione B350-98: (2) Nero marezzato, verniciato a polveri epossidiche.
ATTENZIONE:
La maniglia viene fornita smontata in confezioni singole.
Richieste speciali:
Nessuna.
Versione B350-99: con tubo in argento anodizzato

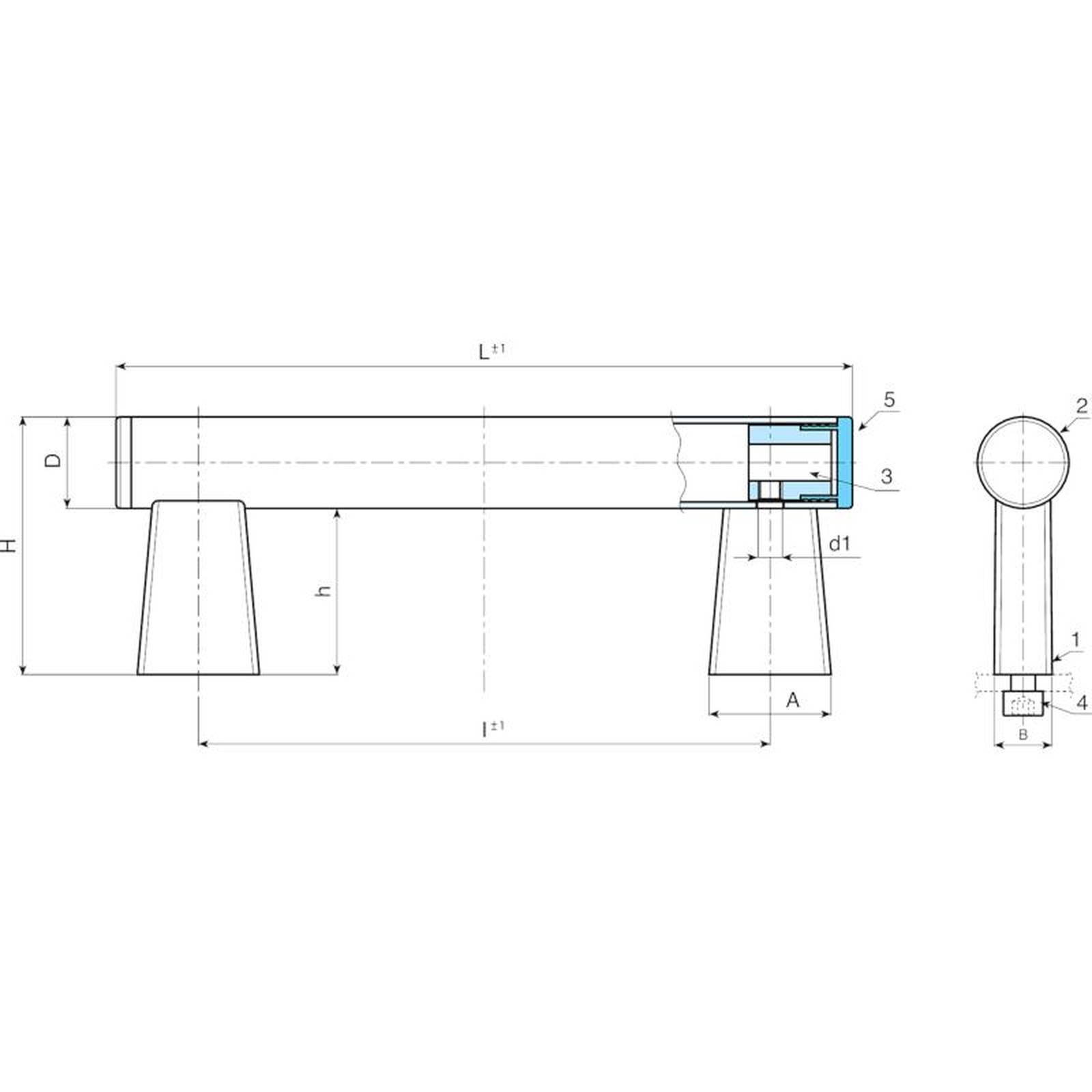

| Codice | art. | L | I ±1 | D | H | h | A | B | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| B350150.0002 | B350150.TG300199 | 206 | 150 | 30 | 85 | 55 | 40 | 19 | M8 | 270 |
| B350200.0002 | B350200.TG300199 | 256 | 200 | 30 | 85 | 55 | 40 | 19 | M8 | 290 |
| B350250.0002 | B350250.TG300199 | 306 | 250 | 30 | 85 | 55 | 40 | 19 | M8 | 309 |
| B350300.0002 | B350300.TG300199 | 356 | 300 | 30 | 85 | 55 | 40 | 19 | M8 | 327 |
| B350350.0002 | B350350.TG300199 | 406 | 350 | 30 | 85 | 55 | 40 | 19 | M8 | 345 |
| B350400.0002 | B350400.TG300199 | 456 | 400 | 30 | 85 | 55 | 40 | 19 | M8 | 363 |
| B350500.0002 | B350500.TG300199 | 556 | 500 | 30 | 85 | 55 | 40 | 19 | M8 | 400 |
| B350600.0002 | B350600.TG300199 | 656 | 600 | 30 | 85 | 55 | 40 | 19 | M8 | 436 |
| B350700.0002 | B350700.TG300199 | 756 | 700 | 30 | 85 | 55 | 40 | 19 | M8 | 473 |
Versione B350-98: con tubo in nero marezzato
| Codice | art. | L | I ±1 | D | H | h | A | B | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| B350150.0001 | B350150.TG300198 | 206 | 150 | 30 | 85 | 55 | 40 | 19 | M8 | 270 |
| B350200.0001 | B350200.TG300198 | 256 | 200 | 30 | 85 | 55 | 40 | 19 | M8 | 290 |
| B350250.0001 | B350250.TG300198 | 306 | 250 | 30 | 85 | 55 | 40 | 19 | M8 | 309 |
| B350300.0001 | B350300.TG300198 | 356 | 300 | 30 | 85 | 55 | 40 | 19 | M8 | 327 |
| B350350.0001 | B350350.TG300198 | 406 | 350 | 30 | 85 | 55 | 40 | 19 | M8 | 345 |
| B350400.0001 | B350400.TG300198 | 456 | 400 | 30 | 85 | 55 | 40 | 19 | M8 | 363 |
| B350500.0001 | B350500.TG300198 | 556 | 500 | 30 | 85 | 55 | 40 | 19 | M8 | 400 |
| B350600.0001 | B350600.TG300198 | 656 | 600 | 30 | 85 | 55 | 40 | 19 | M8 | 436 |
| B350700.0001 | B350700.TG300198 | 756 | 700 | 30 | 85 | 55 | 40 | 19 | M8 | 473 |
