MANIGLIA CON TUBO LATERALE PIEGATO D.20
02
B340
Maniglie con tubo
Materiali:
Finale in plastica:
Poliammide rinforzata. Resistente ad olii e grassi.
Tubo:
Alluminio lega 6060.
Superfici:
Finale in plastica:
Satinata.
Tubo:
Liscia.
Colore:
Finale in plastica:
Nero (Ral 9011).
Tubo:
Verniciato con polveri epossidiche.

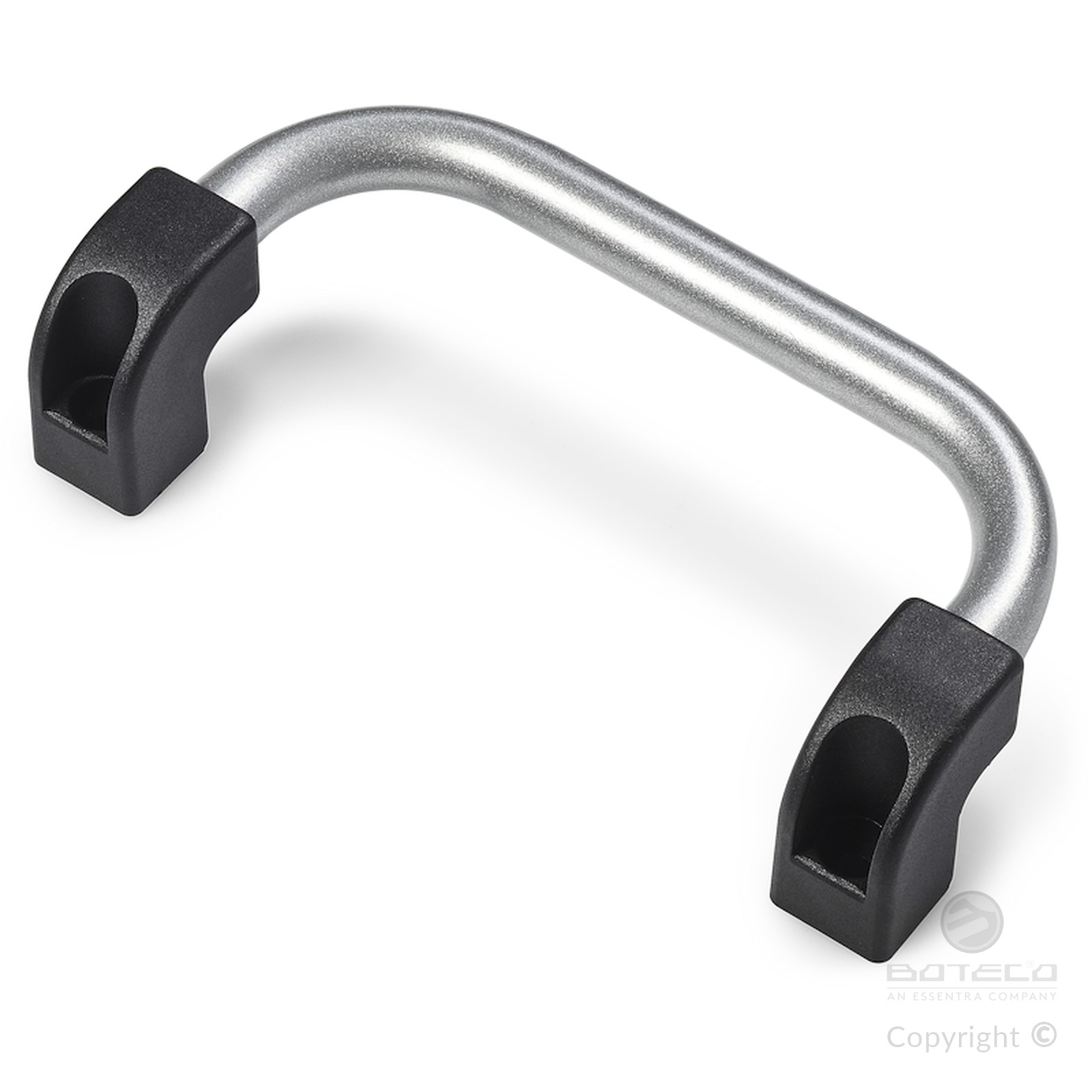

Versione B340-97: Argento ( Ral 9007 cod. 97).

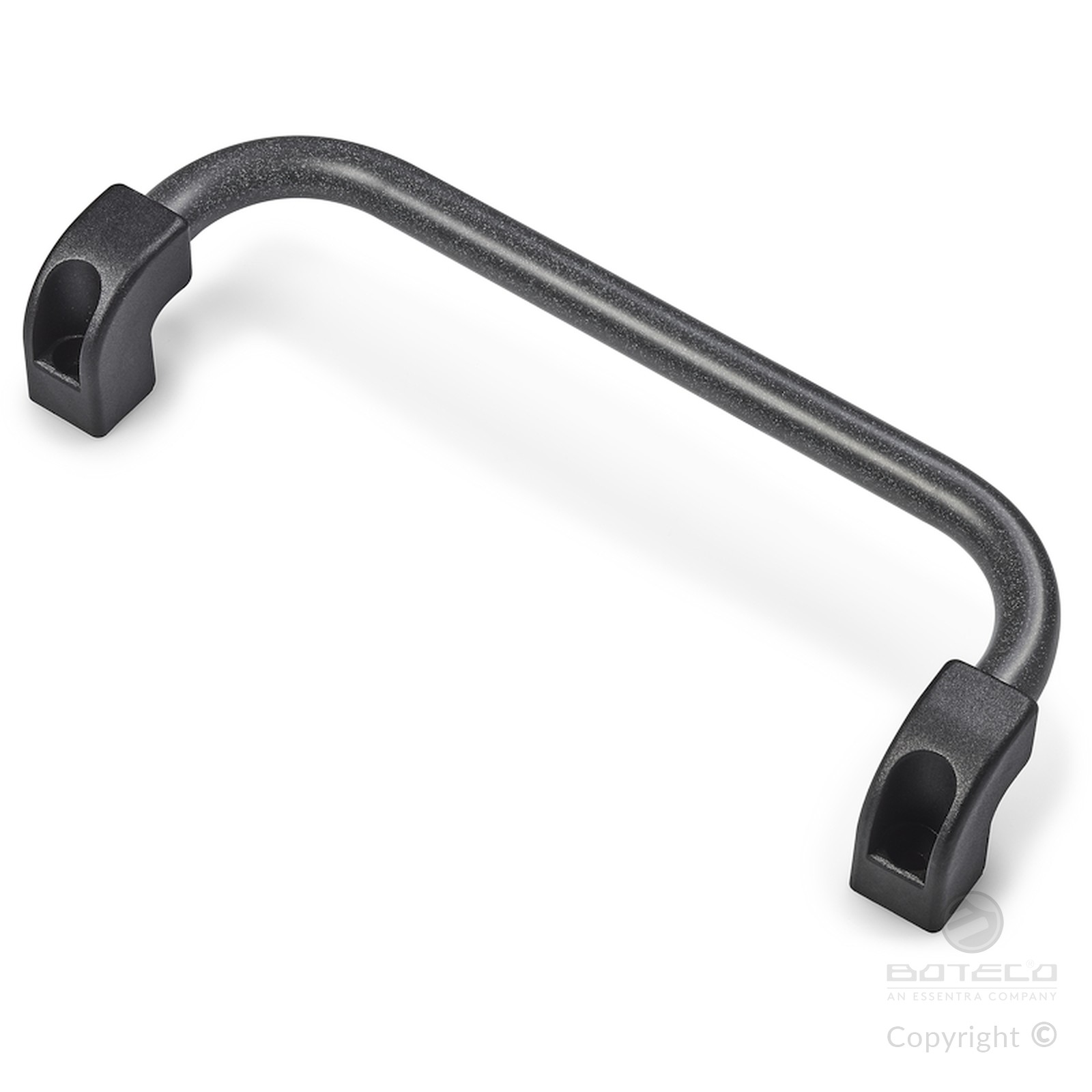

Versione B340-98: Nero marezzato (cod. 98).
Foro:
Foro liscio passante ottenuto per stampaggio nella plastica.
Fissaggio:
Il tubo è fissato ai finali in plastica tramite spina elastica (3) in acciaio armonico d.6x27, inserita nella parte inferiore del finale.
Richieste speciali:
Su richiesta e per quantità lunghezza maniglia a disegno.
Su richiesta è possibile fornire i tappi copri vite.
Su richiesta e per quantità colori come da tabella colori.
B340 - Versione verniciata nera marezzata cod. 98

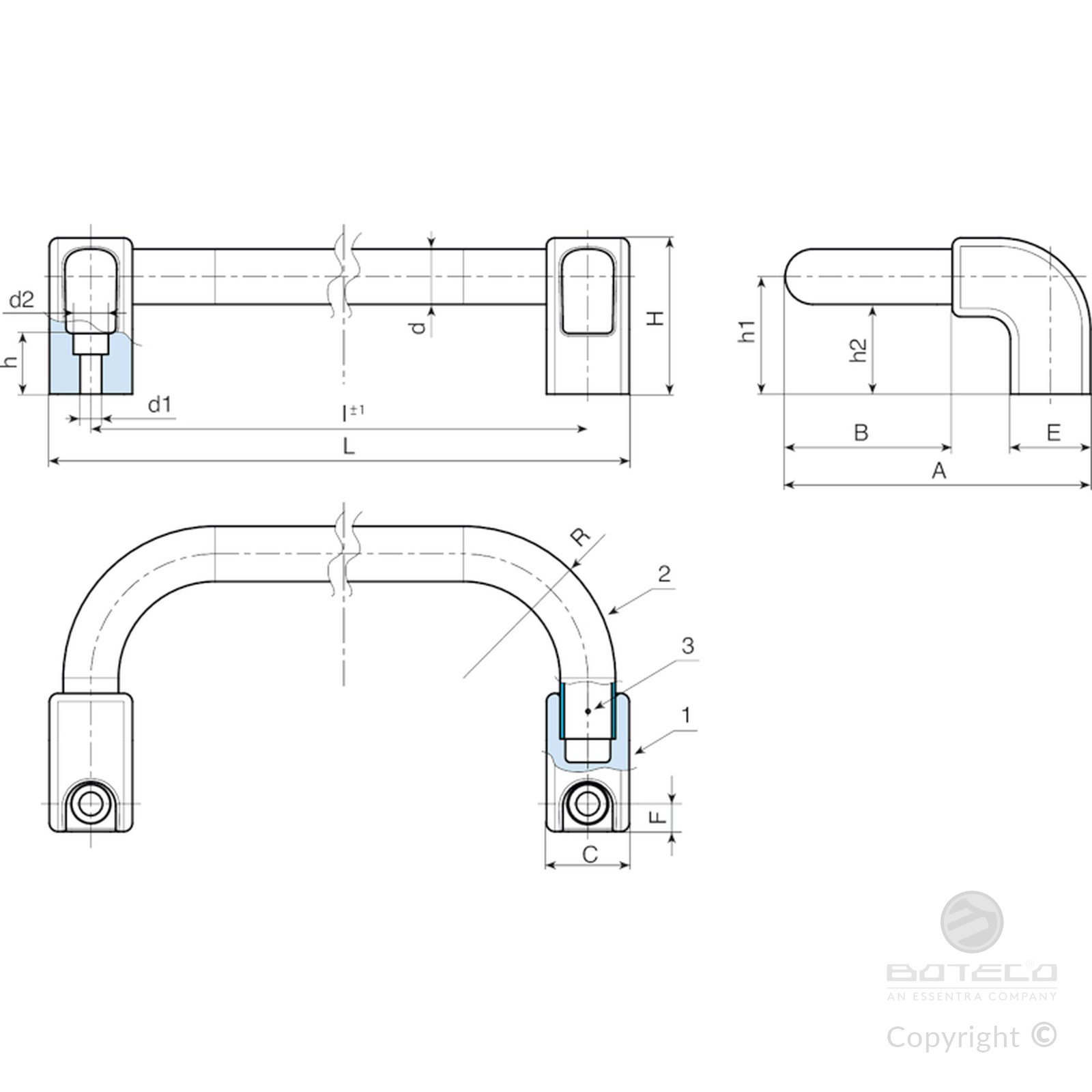

| Codice | art. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B340200.0002 | B340200.TG200198 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
| B340300.0002 | B340300.TG200198 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
| B340500.0002 | B340500.TG200198 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |
B340 - Versione verniciata argento cod. 97
| Codice | art. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B340200.0001 | B340200.TG200197 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
| B340300.0001 | B340300.TG200197 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
| B340500.0001 | B340500.TG200197 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |
