MANICOTTO ZIGRINATO CON BOCCOLA CON FORO FILETTATO
14
N248
Manicotti zigrinati
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo:
Tappo centrale in poliammide grigia (RAL 7035).
Inserti:
Boccola con foro filettato passante in acciaio zincato, (tolleranza filetto 6H).
Note:
(*) Fissaggio flangia NFLAN laterale (accessorio).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con il foro d1 a disegno.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.

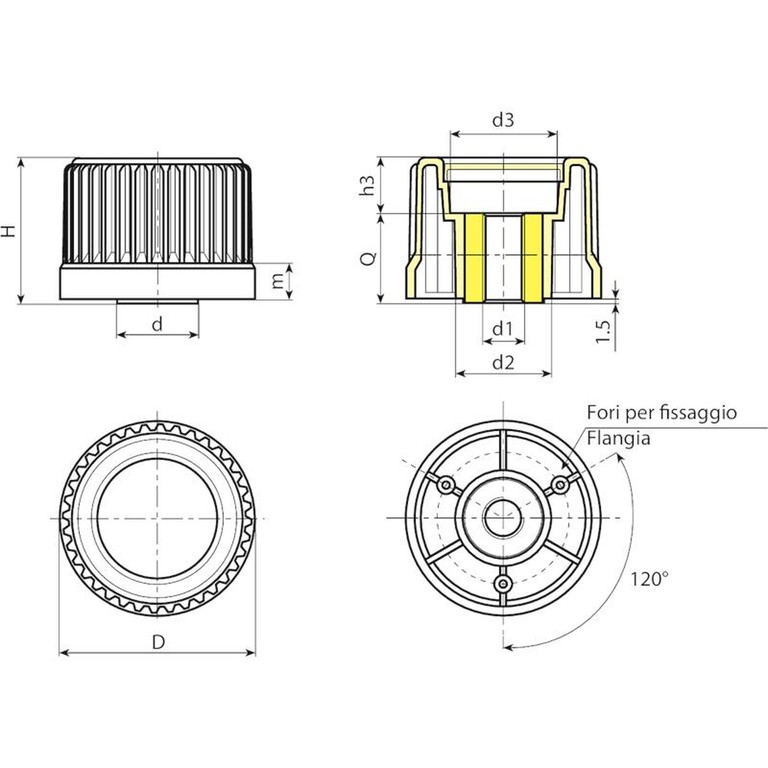

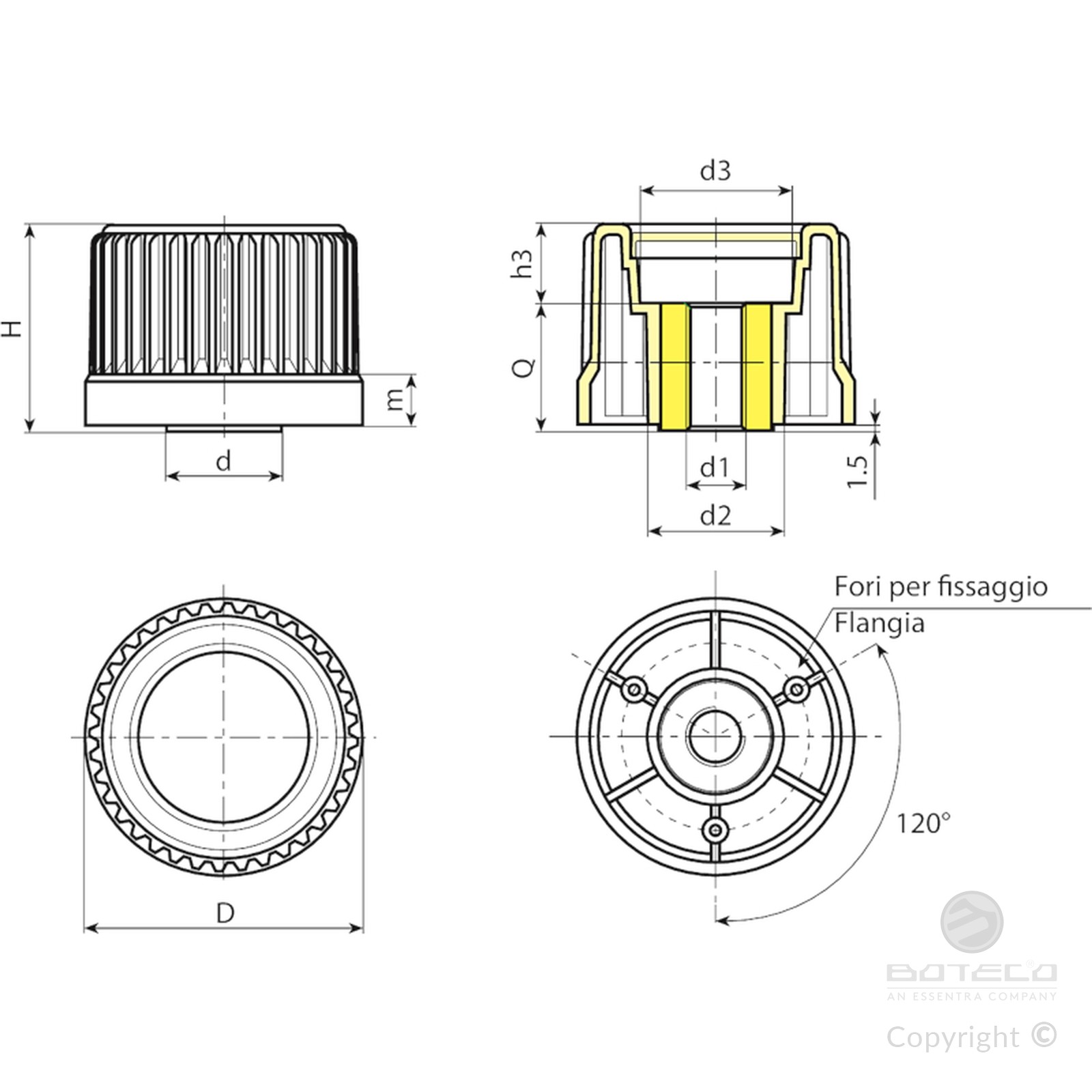

| Codice | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Fori filettati già predisposti: N248-30 : M08-M10-M12
Fori filettati già predisposti: N248-43 : M08-M10-M12
Fori filettati già predisposti: N248-54 : M08-M10-M12
Fori filettati già predisposti: N248-65 : M10-M12-M14
Fori filettati già predisposti: N248-78 : M12-M14-M16
Attenzione: con un minimo di 100 pezzi il diametro d1 può essere prodotto con le dimensioni a richiesta.
