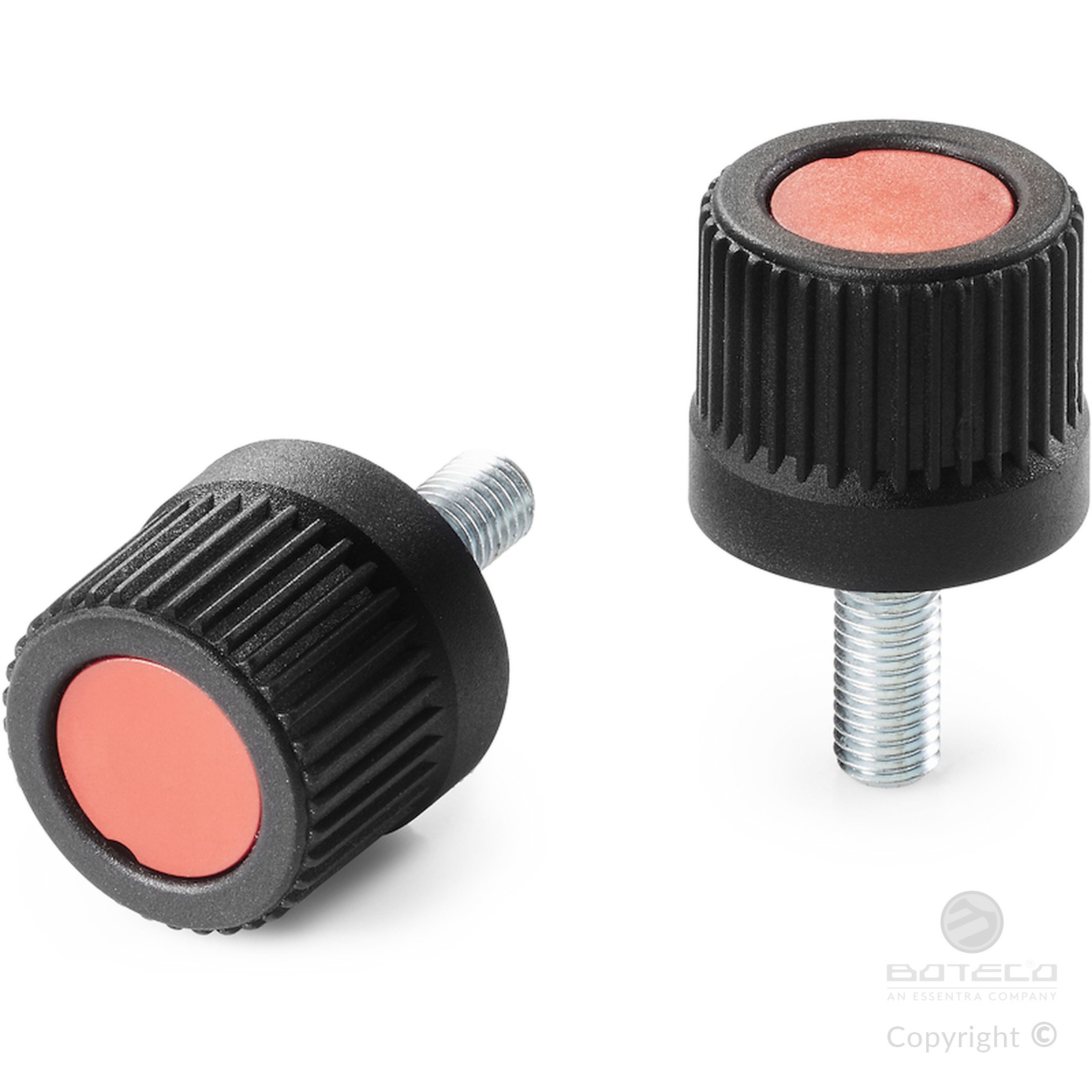

MANICOTTO ZIGRINATO CON PERNO FILETTATO
14
N245
Manicotti zigrinati
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo:
Tappo centrale in poliammide grigia (RAL 7035).
Inserti:
Prigioniero filettato in acciaio zincato, (tolleranza filetto 6g).
Note:
(*) Fissaggio flangia NFLAN laterale (accessorio).
Richieste speciali:
Su richiesta e per quantità gli inserti possono essere forniti con lunghezze a richiesta.
Su richiesta e per quantità gli inserti possono essere forniti in materiale/rivestimento diverso.
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.

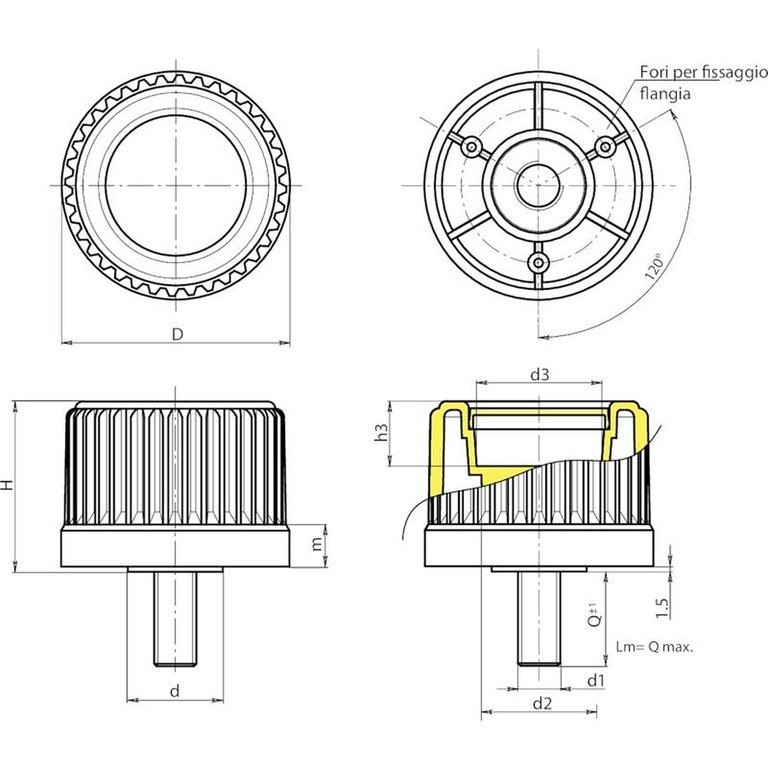

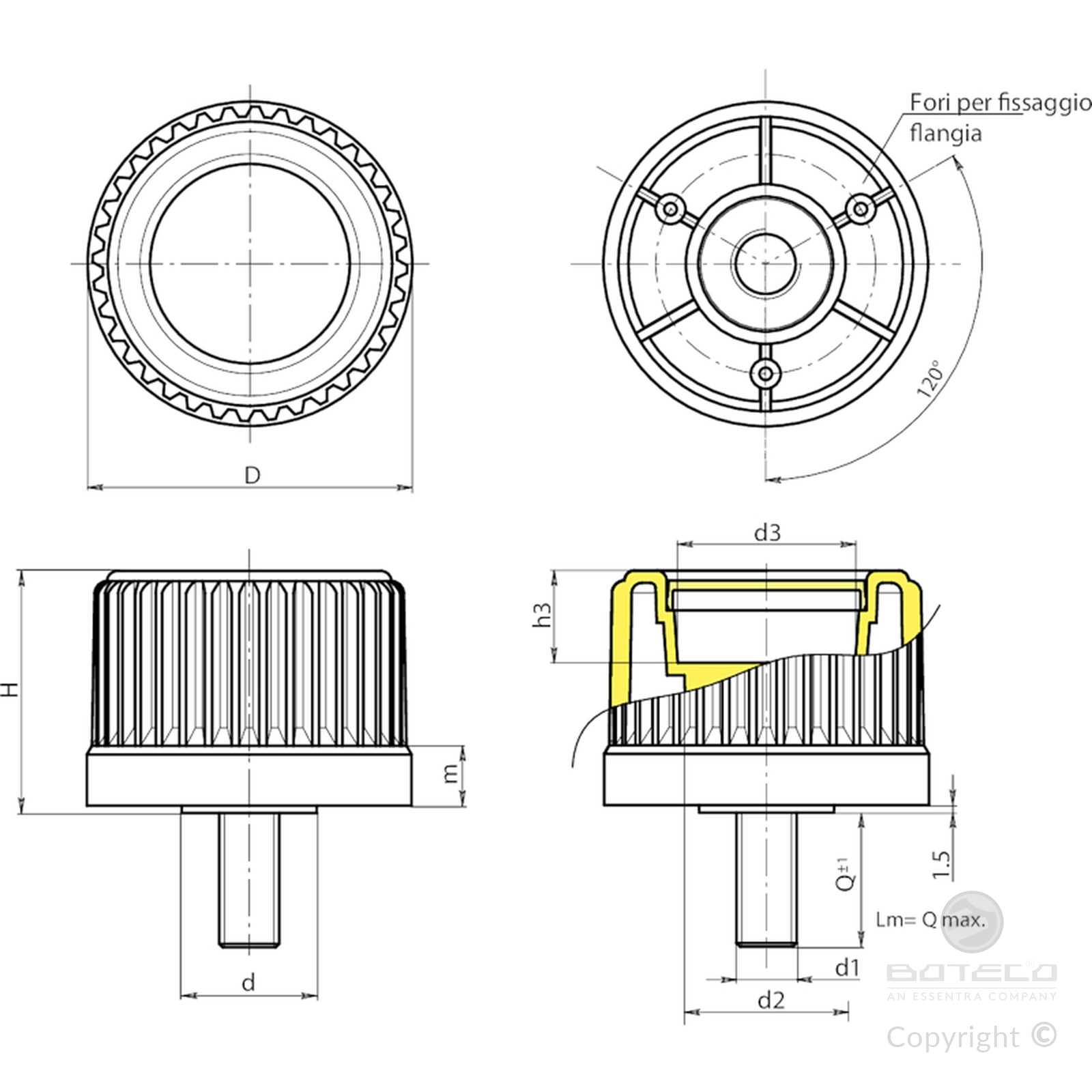

| Codice | Art. | D | H | m | d | d2 | d3 | h3 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N24530.0002 | N24530.TM10X200113(*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | 80 | M10 | 20 | 40 |
| N24543.0001 | N24543.TM12X300113 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | 90 | M12 | 30 | - |
| N24554.0001 | N24554.TM12X300113 | 54 | 43.5 | 12 | 26 | 32 | 31 | 13,5 | 100 | M12 | 30 | - |
| N24565.0001 | N24565.TM16X300113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | 120 | M16 | 30 | - |
| N24578.0001 | N24578.TM16X300113 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | 120 | M16 | 30 | - |
LM = lunghezza massima stampabile.
Lunghezza perno a richiesta con un minimo di 200 pezzi.
