IMPUGNATURA A MANICO GIREVOLE E PIEGHEVOLE IN ACCIAIO INTEGRALE
13
M336
Manici pieghevoli
Materiali:
M336:
Acciaio automatico.
M336CIN:
Acciaio inox, (Aisi 303).
Superficie:
M336:
Tornita fine, zincata blue standard.
M336CIN:
Tornita fine, naturale non trattata.

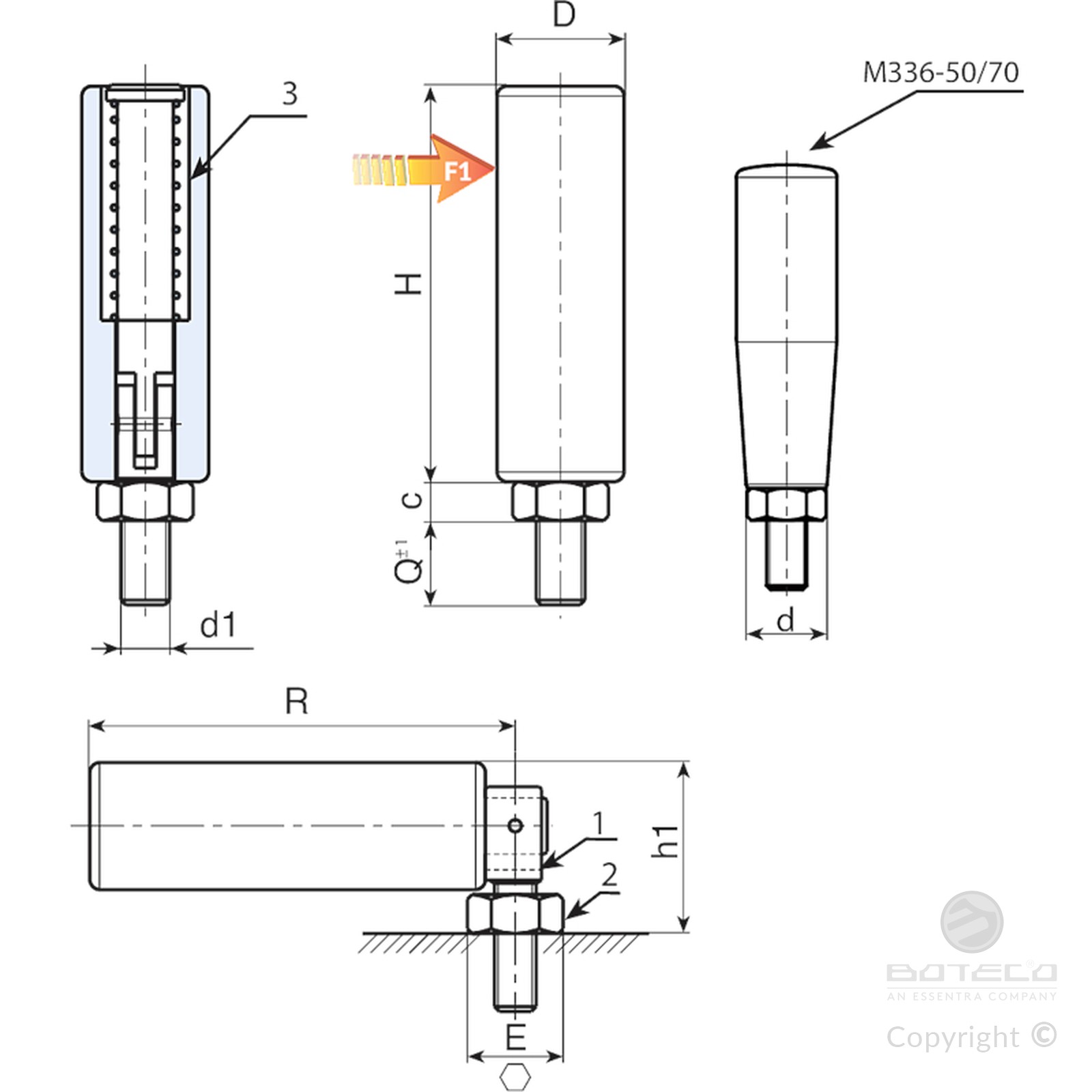

Inserti:
M336:
1) Perno girevole e pieghevole filettato in acciaio zincato con testa a croce.
(2) Dado filettato in acciaio zincato DIN 934.
(3) Molla in acciaio zincato.
M336CIN:
(1) Perno girevole e pieghevole filettato in acciaio inox (Aisi 303) con testa a croce.
(2) Dado filettato in acciaio inox (Aisi 304) DIN 934.
(3) Molla in acciaio inox (Aisi 302).
Richieste speciali:
Nessuna.

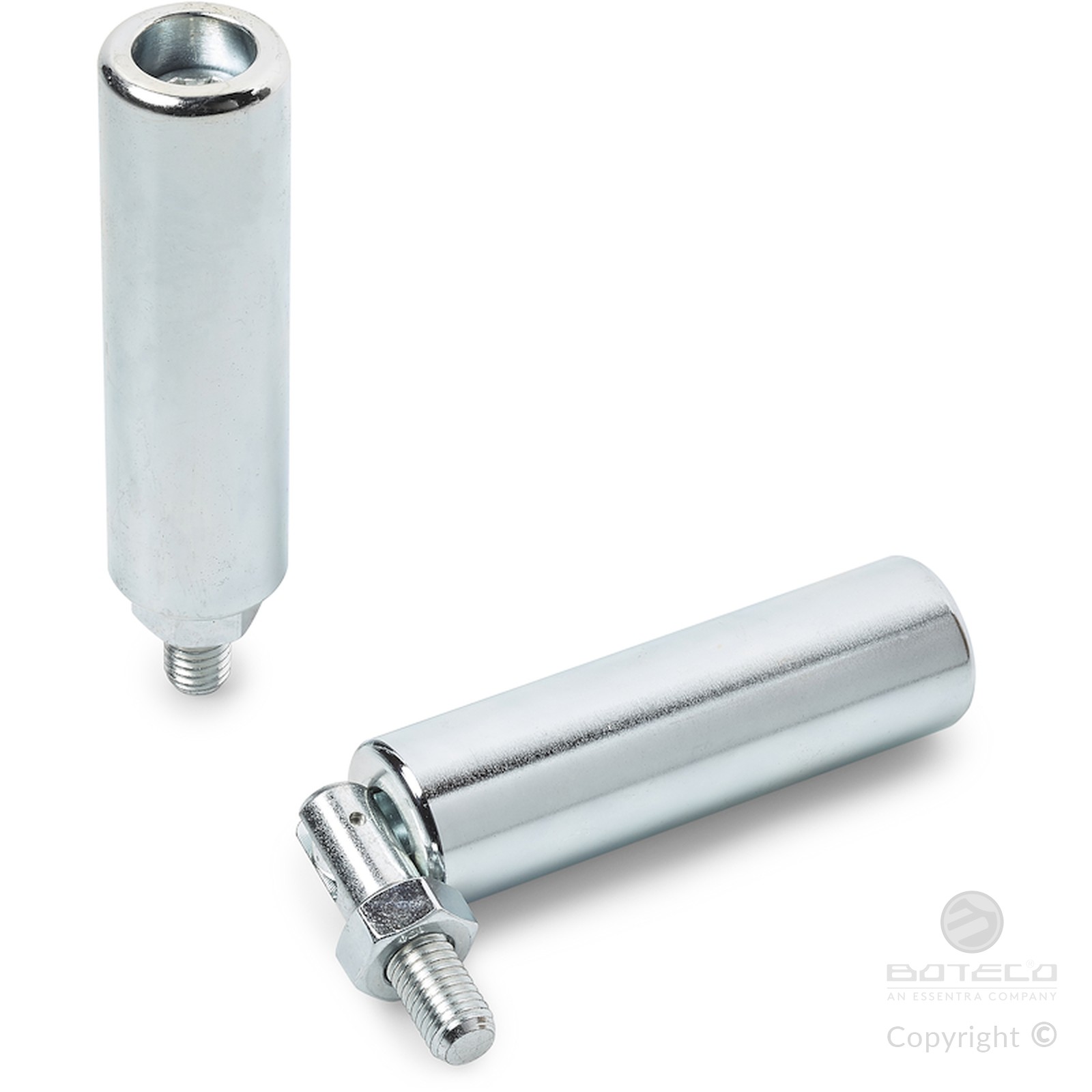

Versione M336: versione in acciaio zincato.
| Codice | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M33650.0002 | M33650.VZM06X09 | 49 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 91 | 270 |
| M33670.0002 | M33670.VZM08X10 | 69 | 23 | 20 | 13 | 73 | 6,5 | 28 | M8 | 10 | 177 | 840 |
| M33682.0002 | M33682.VZM10X15 | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 312 | 1700 |
| M33690.0002 | M33690.VZM10X15 | 89 | 26 | - | 17 | 95 | 8 | 35 | M10 | 15 | 333 | 2700 |

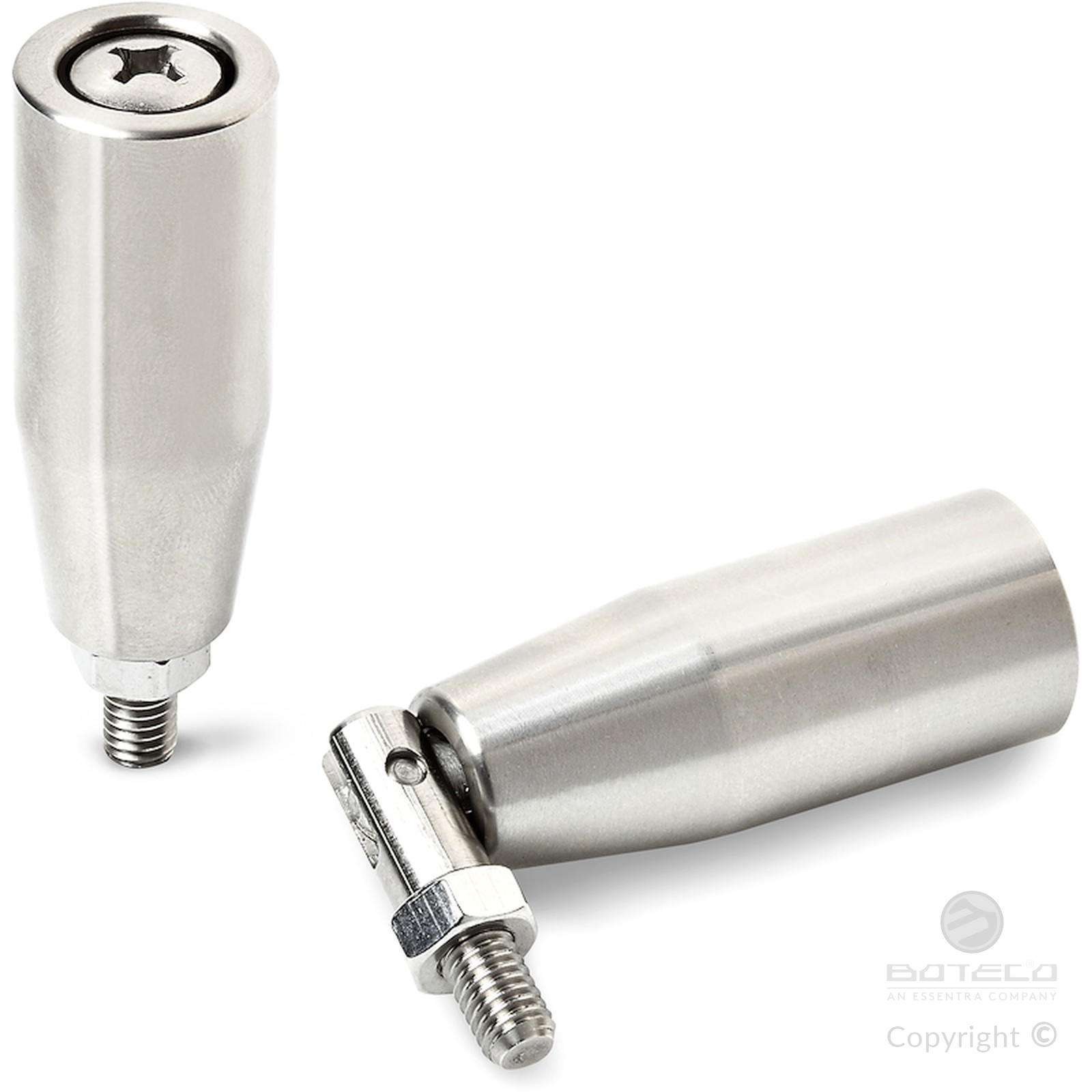

Versione M336CIN: versione in acciaio inox.
| Codice | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M33650.0001 | M33650.INM06X09CIN | 49 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 91 | 270 |
| M33670.0001 | M33670.INM08X10CIN | 69 | 23 | 20 | 13 | 73 | 6,5 | 28 | M8 | 10 | 177 | 840 |
| M33682.0001 | M33682.INM10X15CIN | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 312 | 1700 |
| M33690.0001 | M33690.INM10X15CIN | 89 | 26 | - | 17 | 95 | 8 | 35 | M10 | 15 | 333 | 2700 |
