IMPUGNATURA A MANICO GIREVOLE “EUROMODEL” CON PERNO CON ESAGONO INCASSATO
13
M229
Manici girevoli
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Tappo Centrale:
Poliammide grigia (RAL 7035 cod. 13).
Colori Alternativi Tappo:
Arancio (RAL 2004 cod. 02).
Blu (RAL 5015 cod. 07).
Giallo (RAL 1021 cod. 10).
Rosso (RAL 3000 cod. 16).
Verde (RAL 6024 cod. 17).
Nero ( RAL 9011 cod. 01).
Inserto Girevole:

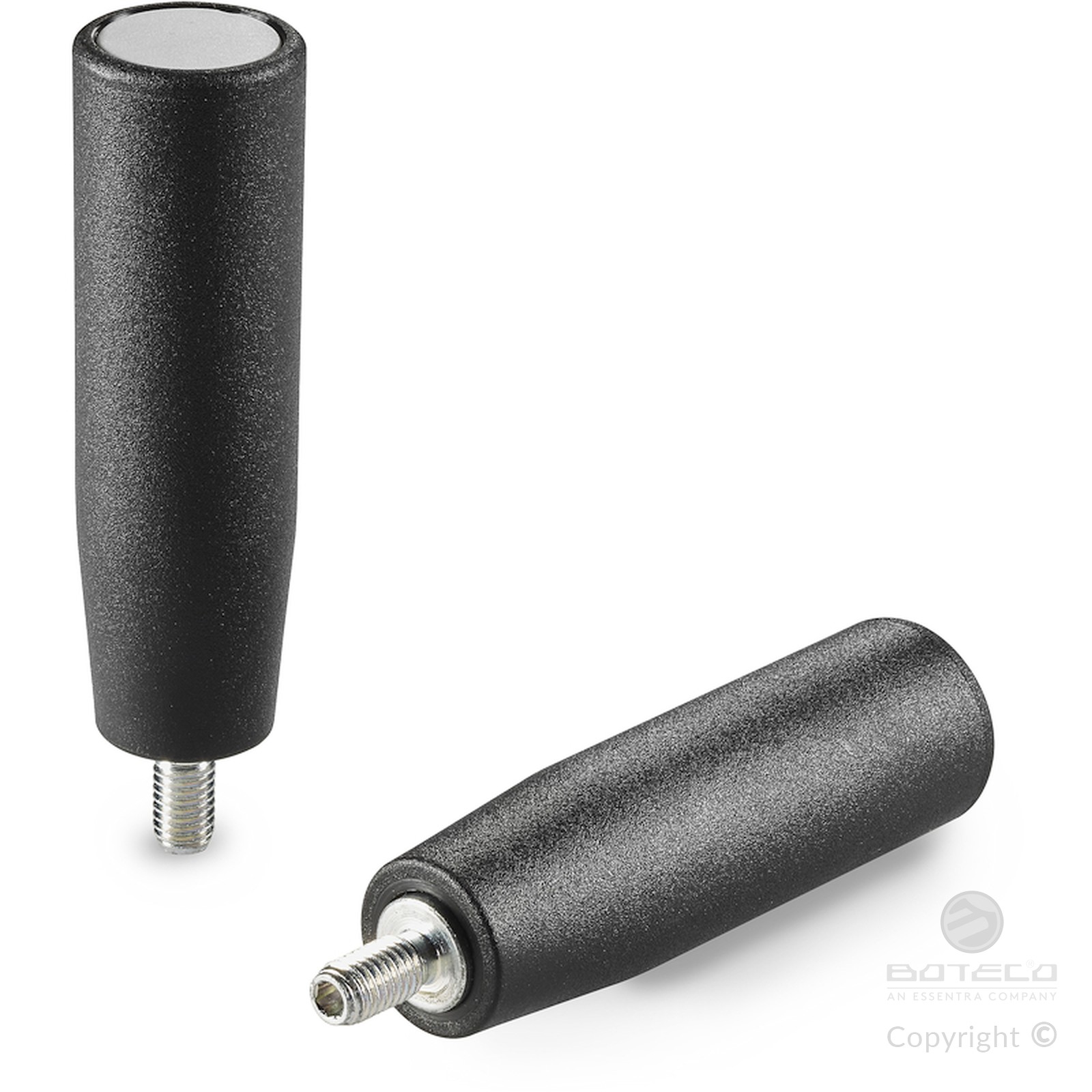

M229:
Prigioniero filettato girevole in acciaio zincato con esagono incassato e rondella in ottone, (tolleranza filetto 6g).

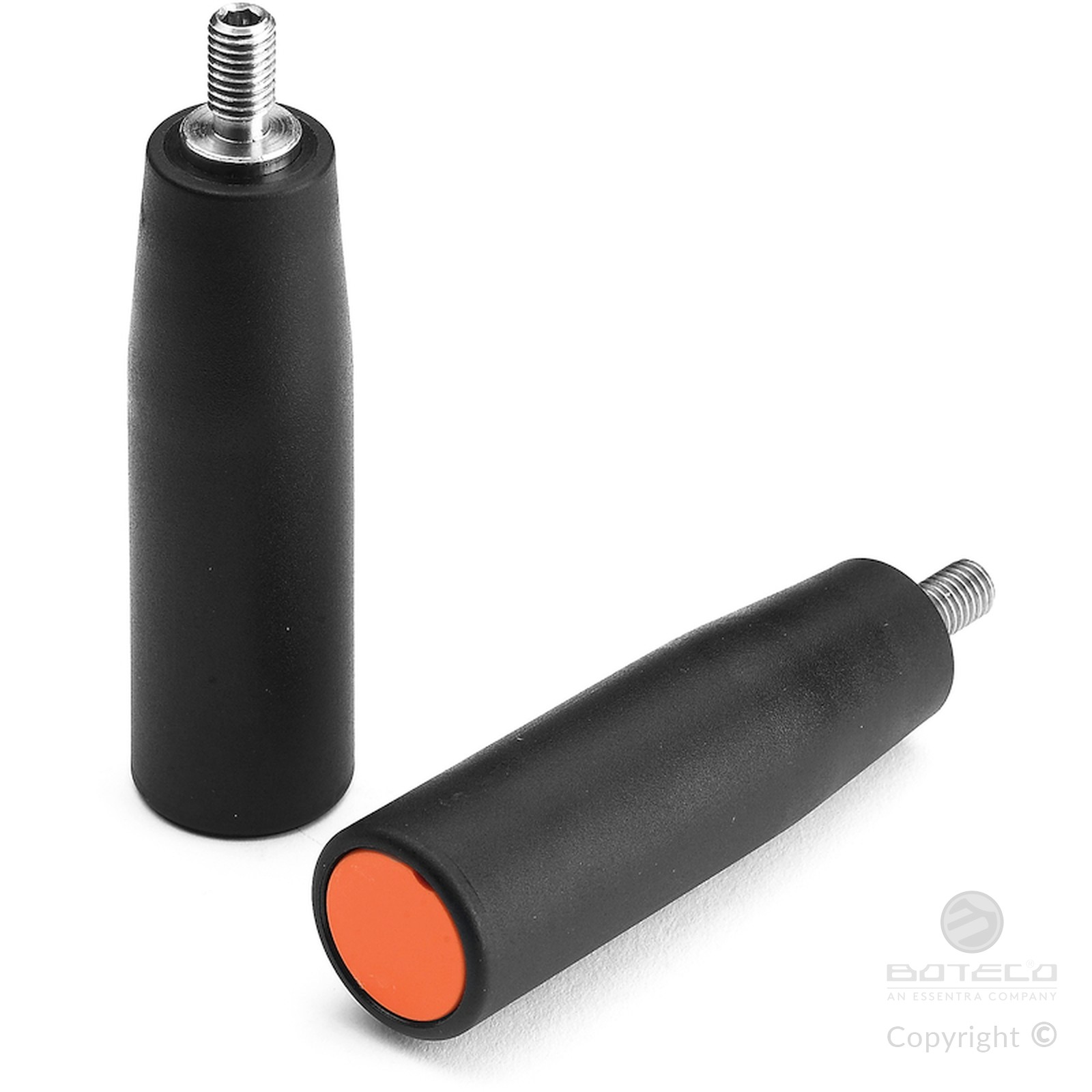

M229CIN:
Prigioniero filettato girevole in acciaio inox (Aisi 303), con esagono incassato e rondella in ottone, (tolleranza filetto 6g).
Richieste speciali:
Su richiesta e per quantità colori (attenzione gamma ridotta) come da tabella colori.
Versione M229: versione in acciaio zincato.

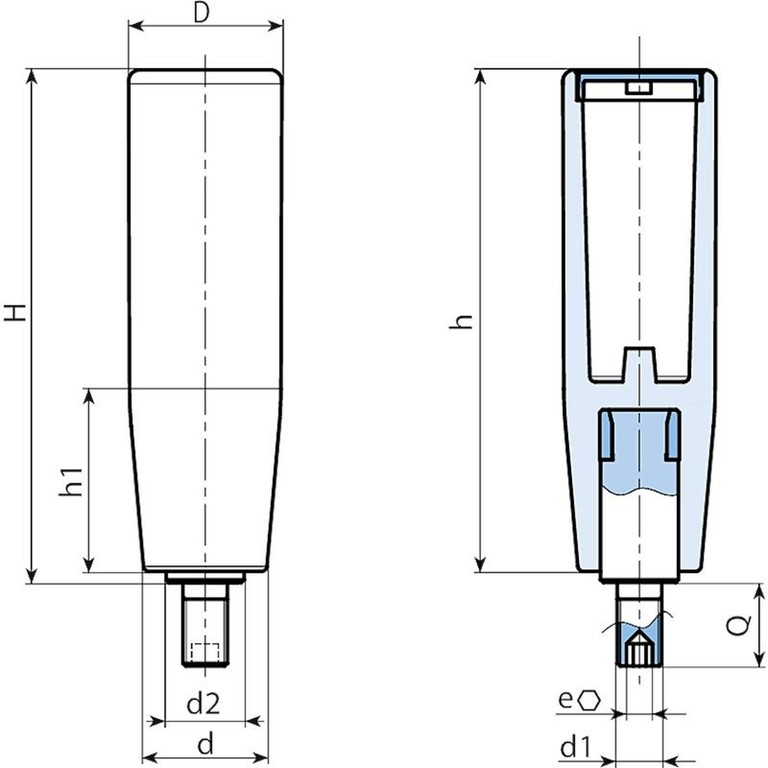

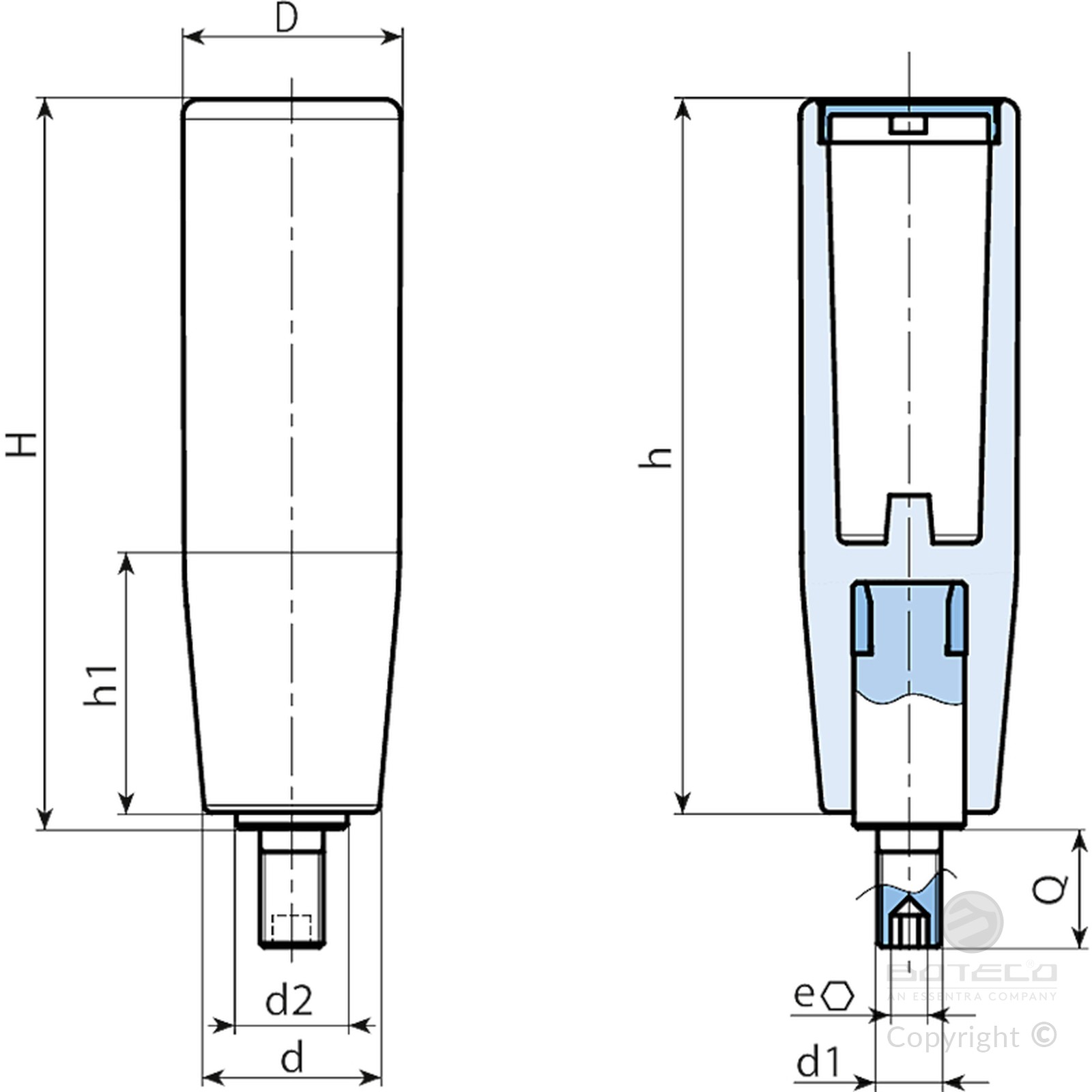

| Codice | art. | H | D | d | d2 | e | h | h1 | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M22990.0002 | M22990.TM10X150113 | 92,5 | 27,5 | 22,5 | 14 | 5 | 90,5 | 35 | M10 | 15 | 78 |
| M22990.0006 | M22990.TM12X150113 | 92,5 | 27,5 | 22,5 | 14 | 5 | 90,5 | 35 | M12 | 15 | 82 |
Versione M229CIN: versione in acciaio inox.
| Codice | art. | H | D | d | d2 | e | h | h1 | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M22990.0003 | M22990.TM10X150113CIN | 92,5 | 27,5 | 22,5 | 14 | 5 | 90,5 | 35 | M10 | 15 | 78 |
| M22990.0007 | M22990.TM12X150113CIN | 92,5 | 27,5 | 22,5 | 14 | 5 | 90,5 | 35 | M12 | 15 | 82 |
