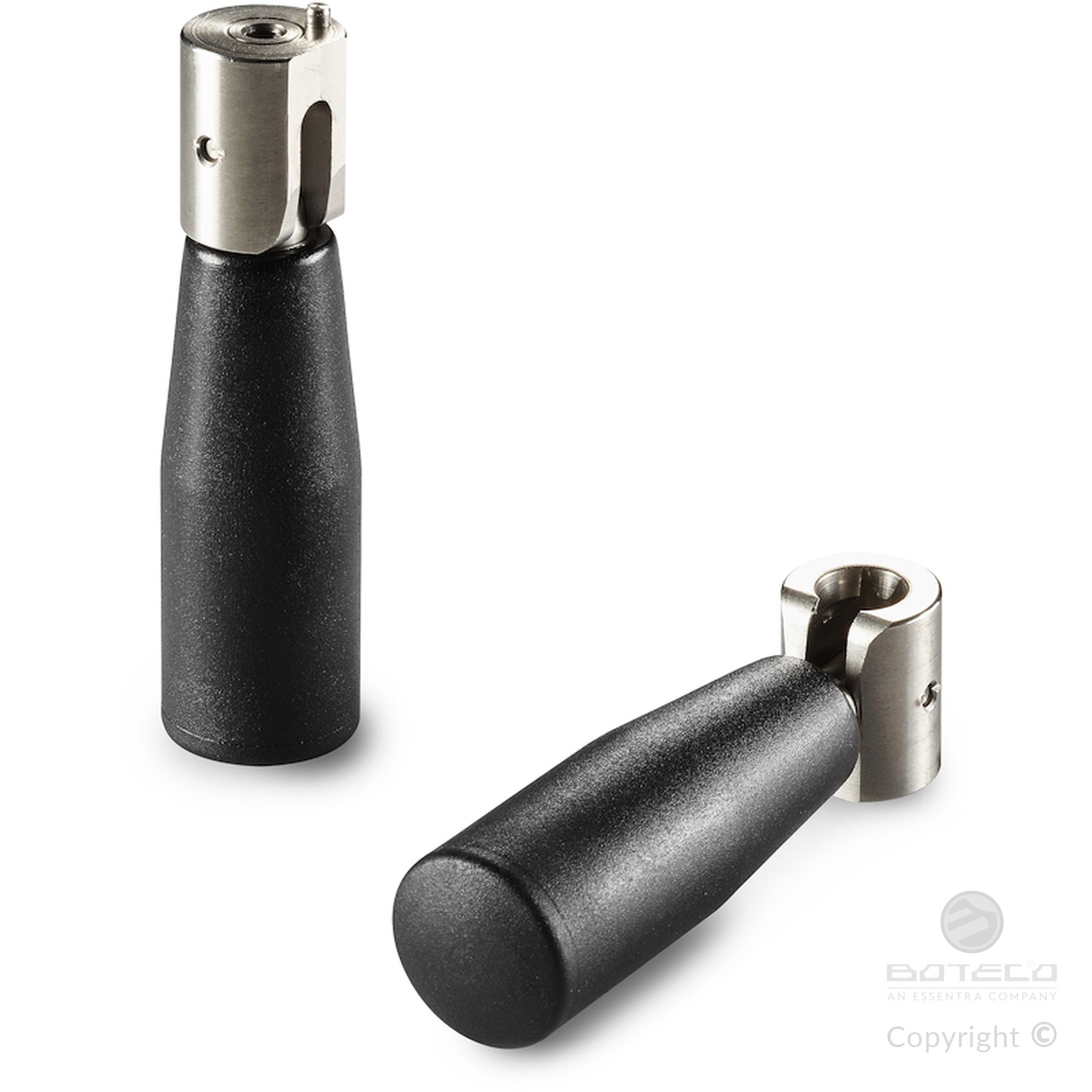

IMPUGNATURA A MANICO GIREVOLE E PIEGHEVOLE CON BASE TONDA IN ACCIAIO INOX
13
M204CIN
Manici pieghevoli
Materiali:
Poliammide rinforzata.
Resistente ad olii e grassi.
Superficie:
Satinata.
Colore:
Nero (RAL 9011).
Inserti:
(1) Meccanismo perno girevole e pieghevole in acciaio inox (Aisi 303).
(2) Spina di riferimento in acciaio inox (Aisi 304) DIN934.
(3) Molla in acciaio inox (Aisi 302).
Versioni speciali:
Su richiesta e per quantità colori come da tabella colori.
Su richiesta e per quantità l’inserto può essere fornito:
in acciaio brunito (ZB alla fine del codice),
in acciao zincato ( CVZ alla fine del codice),
in acciaio inox Aisi 304 (CIH alla fine del codice).

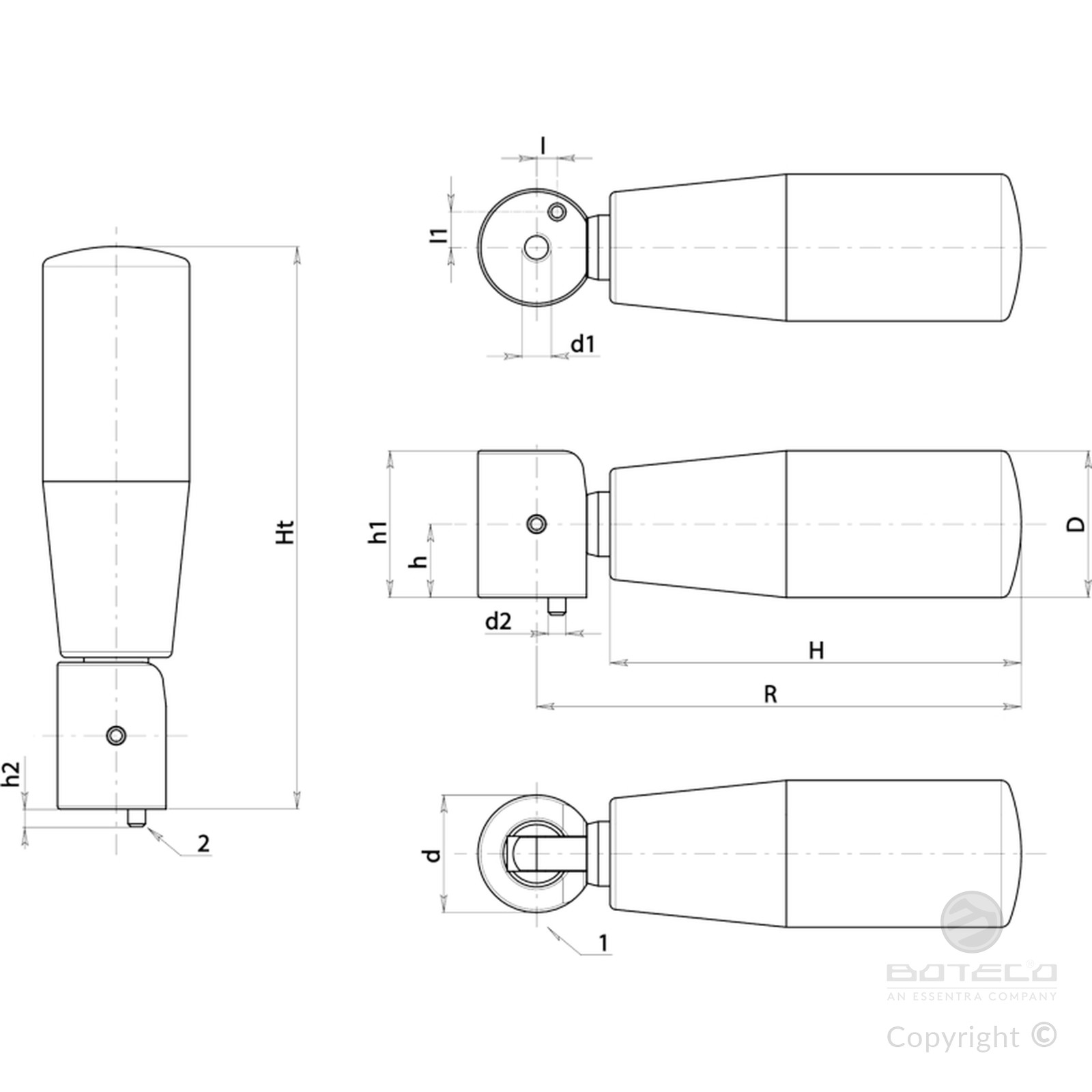

| Codice | art. | H | D | d | R | Ht | h | h1 | h2 | d1 | d2 | l | l1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M20470.0001 | M20470.TM0501CIN | 70 | 25 | 20 | 83 | 96 | 12,5 | 25 | 3 | M5 | 3 | 3,5 | 6,1 | 114 |
| M20480.0001 | M20480.TM0501CIN | 79 | 26 | 20 | 92,5 | 105 | 12,5 | 25 | 3 | M5 | 3 | 3,5 | 6,1 | 145 |
